Правильная установка байпаса на радиаторе отопления

Эффективная система отопления позволяет поддерживать в доме комфортную температуру на протяжении всего отопительного периода, независимо от изменчивой погоды за стенами.

Тайны процесса регулировки теплорежимов известны далеко не всем, что при выборе и монтаже радиаторов, котлов и других элементов отопления может сослужить плохую службу. В частности, не многие покупатели догадываются о наличии такого элемента, как байпас, в системе отопления. Однако именно это устройство непосредственно и выполняет функцию терморегулятора, отвечая за подачу в радиаторы теплоносителя при использовании циркуляционного насоса. Кроме того, байпас позволяет производить ремонт в системе при сохранении ее функциональности, иными словами, без отключения.

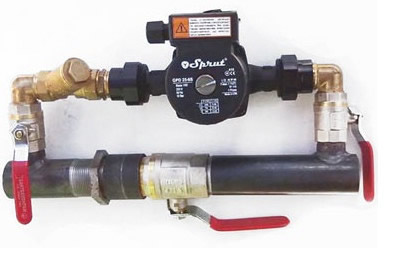

Внешний вид устройства

Итак, выясним, что такое байпас, какое устройство он имеет, с какой целью устанавливается в системе отопления.

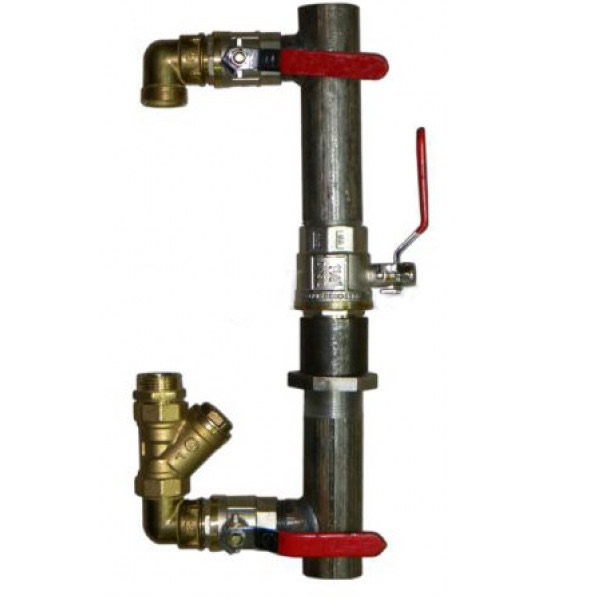

Внешний вид и характеристики устройства

Водяная система отопления нуждается в регулировке поставок теплоносителя (воды) в радиаторы, что обеспечивается с помощью дополнительного узла — байпаса. В зависимости от предназначения внешний вид и строение байпаса могут отличаться, но для неспециалистов этот элемент в системе отопления можно охарактеризовать как некую перемычку, обводной трубопровод.

Особенности функционирования

Диаметр байпаса, устанавливаемого в системе отопления между патрубками радиатора на входе и на выходе, меньше, чем диаметр трубы подводки. Именно такая установка и позволяет в процессе ремонта, замены узлов и деталей или их очищения оставлять систему работоспособной.

Существует еще несколько функций байпаса в системе отопления, в частности, ускорение подачи теплоносителя при заполнении системы теплоносителем или в процессе ее опорожнения. Применяют байпас в однотрубных отопительных системах, фиксируя его максимально близко к батарее отопления, но как можно дальше от стояка. В таком случае появляется возможность регулировать температуру подаваемой воды путем перекрытия радиаторного отсека и направления ее по стояку соседям. Между байпасом и радиатором устанавливают регулировочный вентиль или терморегулятор.

Байпас можно приобрести в магазине или на рынке в готовом виде или же, разобравшись, что это за устройство, и имея необходимое оборудование, собрать самостоятельно из полипропиленовой трубы. С другой стороны, полипропилен не рекомендуется в качестве материала, пригодного для батарей централизованного отопления, в таких системах наилучшие показатели у биметалла.

Качественный сертифицированный байпас будет иметь следующие характеристики:

• отсутствие пор в швах на месте сварки;
• свободное прокручивание соединений, имеющих резьбу.

Виды устройства: под кран, под клапан, без клапана

Установка циркуляционных насосов невозможна без использования байпаса с обратным клапаном. В первых моделях таких устройств в качестве перекрывающего элемента использовались шаровые краны, которыми управляли вручную.

Байпас под кран

Что такое устройство неудобно в эксплуатации, понятно: открывать или закрывать кран в начале или после прекращения работы насоса должен был оператор.

Позже был разработан шаровый клапан, в котором в качестве устройства запирания применяется резиновый шар, обладающий повышенной плавучестью. Как только начинается циркуляция теплоносителя, шар открывает сечение магистрали, обратный клапан срабатывает. При попадании окалины байпас может выйти из строя, поэтому установка такого устройства возможна только при использовании чистого теплоносителя (воды).

Байпас под обратный шаровый клапан эффективен в системах, имеющих естественную циркуляцию, поскольку является автоматическим и не требует контроля со стороны оператора.

Байпас, устанавливаемый при радиаторе, может быть снабжен краном, что вызывает горячие дискуссии относительно правильности такой схемы подключения. Что это за кран и для чего он нужен, важно разобраться, поскольку фирмы, производящие установку, могут предложить оба варианта: байпас с краном и без него (такие способы монтажа продемонстрированы на фото). Соответственно, установка дополнительного оборудования войдет в смету.

Следует помнить, что если кран и установлен, закрывать его надо лишь в редких случаях. Например, если в кран, перекрывающий батареи, попала ржавчина или грязь. Чтобы спасти ситуацию и не остаться на весь день без отопления, можно перекрыть кран на байпасе, а затем открыть его. В таком случае существует вероятность избавиться от загрязнения без демонтажа радиатора. Если же экстренное перекрытие не помогло, кран можно не открывать, спокойно дожидаясь прихода мастера, который поможет устранить проблему.

Подключение устройства: особенности и схема монтажа

Что такое байпас, уже было определено, осталось выяснить особенности его установки. Выполняя монтаж устройства в системе, необходимо учитывать определенные факторы, среди которых наиболее важными являются следующие:

• диаметр байпаса меньше, чем диаметр труб подачи и обратки (например, если подводка имеет диаметр 3/4″, то байпас — 1/2″);
• температура в месте фиксации байпаса имеет наименьшие показатели;
• максимальное приближение к радиатору и удаление от стояка;
• монтаж в горизонтальном положении, что позволяет избежать завоздушивания;
• определенная последовательность приборов, направляющих теплоноситель;
• использование запорной арматуры.

Схема конструкции батареи

В качестве запорных элементов при использовании циркуляционного насоса применяется обратный клапан, без которого теплоноситель будет проходить только по малому кругу. Однако шаровый кран считается более надежным, чем клапан, обеспечивающий автоматичность работы системы. В старых однотрубных схемах применим второй вариант.

Подключение отводной трубы при реконструкции в системе централизованного отопления

Подключая новые радиаторы, заключаем договор с ЖЭКом, что обеспечит слив теплоносителя из системы. Далее выполняется сбор обвеса радиатора. Болгаркой отрезаются старые чугунные батареи, с помощью трубных ключей откручиваются ненужные части трубы с нерабочим краном. Затем в точках резов нарезается резьба и собирается конструкция, элементами которой являются тройник, удлинитель и шаровые краны с американкой.

Подключенная отводная труба

После сборки радиатор приставляется на подставку (например, из книг), наживляются американки и проводится разметка точек крепления на стене. Перфоратором выполняются отверстия, в которые вкручивается кронштейн на 170 мм. Экраны радиатора крепятся до его установки на стену.

Собирая систему отопления с байпасом, необходимо помнить о расстоянии между осями входов в батарею. На последнем этапе трубы зачищаются и окрашиваются.

Описание установки системы с байпасом не дает полного представления обо всех нюансах процесса, поэтому рекомендуем к просмотру фото.

Использование насоса при отсутствии естественной циркуляции

При необходимости установки циркуляционного насоса в системе применяется особый фильтр, позволяющий защитить дорогостоящий механизм от примесей в теплоносителе. Защитные свойства фильтра обеспечивает сеточка, которая задерживает крупные частицы накипи, окалины, и перемещающий их в специальный съемный элемент — бачок.

Фильтр, укрепленный бачком вниз, защищает байпас, но при этом он должен быть установлен определенным способом. Фильтр располагают за краном входа перед насосом.

Еще один нюанс связан с типом устанавливаемого насоса. На рынке встречаются насосы, имеющие или не имеющие контакт крыльчатки ротора с теплоносителем (водой). В первом случае байпас устанавливают и на обратном, и на подающем трубопроводе, а во втором — только на трубе обратного тока.
