Что такое система чиллер фанкойл, и как она работает?

Система чиллер фанкойл представляет собой такую систему кондиционирования воздушных потоков, в которой циркулирует не стандартный газ-хладагент, а специальная незамерзающая жидкость. Охлаждение устройства обеспечивается холодильной установкой, предназначенной для поддержания необходимого температурного режима указанной жидкости.

Охлаждение обеспечивается специальной холодильной установкой

Чиллер является обыкновенным кондиционером, но принцип его работы заключается в том, что через испаритель проходит не газообразное вещество, а вода. Данная жидкость подаётся к фанкойлам посредством системы трубопроводов. Работа фанкойлов, расположенных в кондиционируемых помещениях, аналогична работе узлов сплит-систем.

Фанкойл может быть установлен на довольно значительном расстоянии от чиллера. Значение указанной величины зависит исключительно от мощности насосов. Количество фанкойлов, которые являются составляющими элементами системы кондиционирования, определяется лишь мощностью чиллера. Соединение чиллера с фанкойлами выполняется посредством водопроводных труб, что несколько снижает цену всей системы.

Устройство оборудования

Фанкойл или вентиляторный доводчик, как именует данную конструкцию ГОСТ, представляет собой устройство, которое предназначено для приёма охлаждающего носителя, коим может быть либо вода, либо специальная незамерзающая смесь. Также в список задач аппарата входит рециркуляция и охлаждение воздушных масс в кондиционируемом помещении.

Так выглядит чиллер, который устанавливается снаружи помещения

По сути, данное устройство, не без помощи, имеющегося внутри него, вентилятора, должно осуществлять смешивание внутреннего и наружного потоков воздуха, с последующим перемещением этой смеси в предписанном направлении. Кроме того, указанная газообразная смесь должна проходить специальную обработку, которая выполняется при помощи центрального кондиционера. Однако данные функции не обеспечиваются в силу того, что системы чиллер фанкойл не оборудованы центральным кондиционером.

Принцип работы

Принцип работы фанкойла прост. С учетом того, какая именно задача поставлена перед системой в конкретный промежуток времени, радиатор доводчика обеспечивает перемещение жидкости, имеющей ту или иную температуру. В результате этого, воздух вокруг указанного элемента нагревается или охлаждается, а вентилятор, расположенный непосредственно возле радиатора, организовывает подачу воздушного потока в помещение.

Доводчик оборудован лишь радиатором и вентилятором, который прокачивает воздух через указанное устройство. Существуют более сложные системы чиллер-фанкойл, где доводчики занимаются смешением воздушных масс. То есть, воздух, находящийся в помещении, смешивается с тем, который подаётся наружным кондиционером, расположенным на улице.

Схема работы системы охлаждения

Доводчик поддерживает постоянный температурный режим носителя, проходящего через радиатор. Следовательно, подогрев либо охлаждение воздуха не прекращается ни на минуту. Однако это не является необходимостью, поэтому в системе предусмотрены специальные обходные трубопроводы с вентилями, а также термоэлектрический привод.

Во время рабочего процесса на радиаторе неизбежно образуется конденсат. Капли влаги стекают в приёмный лоток, откуда их убирает дренажный насос, управление которым осуществляет поплавковый клапан. Далее эта вода попадает в приёмную трубу, по которой перемещается непосредственно в канализацию.

Разновидности

Самым популярным среди данного рода устройств является потолочный фанкойл, который монтируется в ячейки на подвесном потолке. Потолочные доводчики имеет следующие вариации:

1. Кассетные фанкойлы.
2. Канальные фанкойлы.

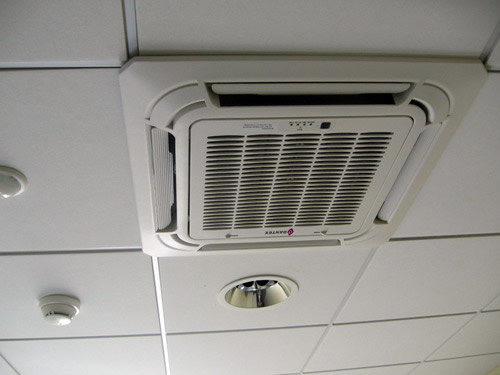

Кассетный фанкойл установленный на потолке

По способу установки различают:

1. Напольный фанкойл
2. Настенный фанкойл
3. Потолочный фанкойл

Почти всегда в помещении, которое подвергается обогреву либо охлаждению посредством системы чиллер фанкойл, размещается механизм локального управления, который предусмотрен на те случаи, когда система не справляется с задачей и возникает необходимость в увеличении её производительности.

Обслуживание

Канальный фанкойл состоит из следующих элементов:

• пульт управления;
• фильтр;
• радиатор;
• вентилятор.

Место локализации устройства напрямую зависит от типа оборудования. Схема обслуживания аппаратов не предусмотрена для каждого типа в отдельности и является стандартной.

Обслуживание фанкойлов включает в себя такие манипуляции, как чистка фильтров, а при необходимости и замена фильтрующих элементов. Наполнение радиатора также должно подвергаться регулярной замене. Существует целый ряд профилактических процедур, направленных на обеспечение бесперебойного функционирования данного оборудования.

Обслуживанием оборудования занимаются специализированные фирмы

Кроме того, обслуживание фанкойлов повышает эффективность эксплуатации не только отдельных узлов, но и всей системы в целом. Однако все эти работы, равно как и ремонт фанкойлов осуществляются исключительно специалистами, которые имеют соответствующий опыт.

Обслуживание и ремонт данного оборудования предполагают выполнение следующих операций:

1. Визуальный осмотр наряду с проверкой всех соединений и крепежей.
2. Очистка элементов внутреннего и внешнего блоков.
3. Проверка линейного и фазного напряжения.
4. Оценка работы пульта управления.
5. Проверка функциональности дренажной системы.
6. Оценка силы тока в электросиловых элементах.
7. Проверка состояния вентилятора.
8. Оценка рабочего состояния цепей.
9. Обработка радиатора, направленная на исключение накопления на нём нежелательной микрофлоры.

Кроме того, чтобы доводчики чувствовали себя нормально, их нельзя эксплуатировать при низких температурах (ниже десяти градусов). Несвоевременная или не качественная работа по обслуживанию аппаратов спровоцирует уменьшение эффективности их применения, неприятному запаху, а также беспричинному отключению устройств.

Преимущества

Данные приборы обеспечивают достаточно хорошую циркуляцию воздуха даже при условии, что смесительный механизм, призванный смешивать воздушные потоки, отсутствует.

Недостатком подобных устройств является шумовой эффект, создаваемый работающим вентилятором.

Что касается реализации, то купить фанкойл можно на специализированном рынке либо в других торговых точках, осуществляющих продажу подобного оборудования. Купить кассетный либо канальный фанкойл можно также непосредственно у производителя. Заказ, в этом случае, оформляется на месте либо через сеть Интернет.

Программа подбора фанкойлов предполагает учёт всех факторов, определяющих качественную работу оборудования, а также возможность снижения эффективности применения устройств в силу определённых причин.

Использование доводчиков даёт прекрасную возможность обойтись без установки громоздких и достаточно дорогих отопительных приборов либо снизить интенсивность их работы. Доводчики могут быть достаточно эффективны для отопления выходов из помещений, где наблюдается интенсивный поток людей.
