Выбор циркуляционного насоса для отопления

Большинство отопительных систем полноценно работают при наличии циркуляционного насоса (в просторечии — помпы). Насос поддерживает необходимый напор жидкости в контуре отопления. В этом и заключено его предназначение — держать нужное давление в системе, помогая преодолевать гидро-сопротивление элементов контура (труб, радиаторов) теплоносителю, дополнительно перемещая его по контуру. Встречаются системы с несколькими насосами: один в отопительном котле и один-два в контуре отопления. При наличии хорошо работающей циркуляционной помпы совсем необязательно отопительный котел располагать в самой нижней части контура отопления.

Конструкция и типы циркуляционных насосов

Большинство насосов имеет следующую конструкцию:

• Корпус с присоединенной улиткой
• К улитке прикручиваются трубы контура
• В корпусе смонтирован электродвигатель с платой управления и клеммами для подсоединения проводов электросети.
• Вращающаяся часть двигателя — ротор с насадкой (крыльчаткой) — двигает воду, засасывая ее с одной стороны и нагнетая в трубы контура, с другой стороны

В результате работы получается некоторое разряжение на входе насоса и нужное давление (компрессия) — на выходе. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа:

• «сухого» типа (с сухим ротором);
• «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом. Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам такие насосы больше, чем их «влажные» аналоги, и требуют особой подводки труб контура. Кроме того, они обычно нуждаются в периодическом обслуживании. Как правило, данные помпы применяются в отдельных котельных, обеспечивающих теплом несколько зданий или промышленное предприятие.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя насоса — статор. Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом.

Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания. Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора насоса. Их мы и рассмотрим.

Как правильно выбрать циркуляционный насос?

Хорошо работающий насос в системе отопления отдельного дома или коттеджа должен отвечать следующим требованиям.

1. Производительность работы (его продуктивность). Рассчитывается при условии минимальной загруженности насоса.
2. Давление насоса, его напор.
3. Условия работы — объем обогреваемого помещения, тип жидкости, температура (окружающая и теплоносителя), диаметры труб.
4. Внешние аспекты работы насоса— размеры, уровень шума при работе, сложность обслуживания.

С последним пунктом все понятно. Чем меньше насос и бесшумнее он работает, тем лучше. С этой точки зрения для установки в систему отопления несомненно более подходят циркуляционные насосы «влажного» типа. Давайте разберемся с другими пунктами.

Расчет производительности насоса

Три первые требования к насосу тесно связаны между собой и один зависит от другого. Производительность подразумевает количество перегоняемой жидкости, ее расход при минимальной загрузке насоса. Упрощенно можно сказать — чем она выше, тем лучше.

Существует известная формула ее подсчета: Q = N /(t 2- t 1)

• Q — расход (производительность),
• N — мощность источника нагрева (отопительный котел),
• t1— температура жидкости в трубах «обратки» контура отопления,
• t2— температура в подающей части контура, т. е. после отопительного котла.

При расчетах величина t1 берется в пределах +60 ÷ +70С°, а величина t2 — +90 ÷ +95С°. Данная формула позволяет приблизительно выбрать параметры нужного насоса. Принято считать, что на 10 метров длины циркуляционного кольца контура нужно примерно 0,6 метра напора насоса.

Существуют уже просчитанные тепловые нормативы. Считается: для прогрева 10 кв. метров помещения требуется 1 кВт мощности отопительного котла. Если брать тепловую мощность одной секции радиатора 200 Вт, то на 10 кв. метров потребуется 5 секций. Как правило, берется небольшой запас в виде 1−2 секций. Насос должен справляться с подводом воды ко всем радиаторам в здании

Давление насоса

Давление насоса подразумевает уровень, на который насос может поднять воду в системе отопления. Измеряется в метрах водяного столба или в атмосферах. Обычно эта величина указывается в документации к насосу и на самом насосе (специальной бирке).

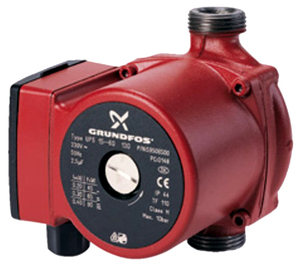

Рассмотрим насос GRUNDFOS UPS 25−40.

Фирма-изготовитель довольно известная. Цифра 40 и обозначает высоту подъема теплоносителя — 4 метра. Что соответствует 0,4 атм. давления. Именно по этой величине и нужно подбирать насос в первую очередь для вашей системы. А что обозначает цифра 25? Обозначает она диаметр подсоединяемых труб — 25 мм (1 дюйм). Обычно для присоединения насоса используются трубы диаметром 25 мм и 32 мм (1,25 дюйма). Поэтому следует смотреть на полное наименование насоса— он должен соответствовать диметру труб (переходников) в вашей системе отопления. Обычно на насосе еще указываются потребляемая мощность в разных режимах, количество оборотов и направление движения ротора и теплоносителя.

Внешние факторы влияния на работу насоса

И, конечно, на работу насоса влияют внешние условия. Температура окружающей среды в большей степени влияет на количества тепла, нужного для обогрева помещения, а значит и на работу насоса. В некоторых редких случаях она влияет и на работу самого насоса — «замерзший» насос работает не так как «разогревшийся». Кстати, перегреваться насос начнет при его неправильном выборе — он может не справляться с чрезмерной нагрузкой. Поэтому при его покупке следует знать параметры вашей отопительной системы и котла.

Чем больше диаметр труб— тем больше воды в системе, тем более мощный нужен насос. Кроме того, теплоноситель из незамерзающей жидкости имеет вязкость, отличимую от вязкости воды, поэтому и насос следует выбирать более производительный и надежный. Благо выбор циркуляционных насосов довольно велик — можно выбрать нужный практически под каждую отопительную систему.

От автора. Конечно, насос должен справляться с нагрузкой. Но нужно учитывать и тот факт, будет ли он работать постоянно, или же включаться только в нужные промежутки времени. Если циркуляционный насос планируют включать только для подпитки системы отопления и небольшой корректировки давления, необязательно выбирать мощный производительный насос марки. Установленный у меня в подвале насос Wilo N. O. -25/4 (см. фото) включается раз в 3−5 месяца на 1−2 минуты для поднятия давления на 0,1−0,5 атм. Но опять же: в настенном газовом котле у меня уже есть встроенный насос, работающий постоянно. Поэтому следует учитывать все факторы.

Если у вас насос будет работать в паре с контуром естественной циркуляции, то нагрузка на насос может быть высокая. В таком случае, чем больше будет его производительность и напор, тем лучше. При неправильном выборе насос может просто не справляться с поставленной на него задачей — будет плохо «продавливать» систему, в результате батареи будут едва теплыми. И сам насос может перегреться и сгореть. Также не стоит ставить насос на 1 дюйм в 1,25 дюймовые трубы через переходники. В некоторых случаях он не сможет обеспечить нужного напора.

Еще один параметр насоса — его потребляемая электрическая мощность. Как правило, она невелика — от 50 до 200вт. Большое значение имеет только при постоянно включенном насосе.

Так ли важна марка насоса?

В продаже имеется много наименований насосов различных фирм. Практически все они имеют одинаковые характеристики. Различаются в основном степенью надежности и сроком службы.

Самые распространенные марки — Grundfos, Wilo, Wester, Wita, ELSOTHERM, Speroni. Также очень много различных подделок из Китая или явно китайских продуктов. Первые две марки из списка — самые надежные. Они отличаются великолепной надежностью и бесшумностью. Убедиться в их работе можно на слух только в непосредственной близости (5−10 см) или приложив к ним руку. Работают годами не требуя никакого внимания. Но они имеют один небольшой недостаток — высокую цену. Цена них примерно в 2 раза выше, чем на менее известные марки.

Остальные бренды считаются средними по соотношению цена/качество. Работают довольно хорошо, проблемы с ними возникают очень редко. Цены на них находятся в среднем диапазоне.

При правильном выборе насос будет работать не напрягаясь. Соответственно, сама система отопления будет отличаться надежной, полноценной работой и в вашем доме не будет перебоев с теплом.

О китайских изделиях же мнения владельцев постоянно сходятся: рано или поздно эти изделия начинают шуметь, разбалтывается ротор, или насосы попросту сгорают. Они могут поработать пару месяцев, а могут «дотянуть» пару лет. Цена на них, конечно, маленькая.

Какой вам выбрать? Сразу скажем — никогда не берите китайские помпы. Если вам не жалко переплачивать за бренд — берите Grundfos или Wilo. Не желаете переплачивать за марку — покупайте насос из средней ценовой категории.
