Датчики движения для освещения: настройка и монтаж

Ни для кого не секрет, что в такое понятие как «умный дом» включено уже всем известное и полюбившееся благо современного мира как автоматическое включение и выключение освящения в помещении при выходе и появлении человека. Сегодня каждый умелец может и сам установить датчик движения, чтобы включать свет в своем жилище автоматически, используя всем известные принципиальные схемы подключения.

Область применения устройства

Стоимость первых датчиков была настолько высока, что использование такого типа устройства была возможна только на производственных объектах. Спустя некоторое время стоимость таких устройств значительно уменьшилась, что привело к соответствующей популяризации среди простого населения и самостоятельной установке в подъездах, домах, дачах с целью обеспечения безопасности и комфорта окружающих.

Прибор срабатывает при появлении движении в зоне охвата

Главной идеей датчика является включение прибора, то есть срабатывание автоматики, при появлении человека в зоне охвата движения. В таком случае происходит срабатывание автомата и приведение в действие подключенной системы, в качестве которой может быть: освещение, звуковое оповещение, сигнализация и тому подобные блага цивилизации.

Несмотря на многообразие возможностей применения датчиков наибольшей популяризации они получили именно с осветительной целью территории.

Конструктивные особенности

По внешнему виду датчики движения для освещения представляют собой короб из пластмассы прямоугольной или круглой формы с небольшим отверстием, которое закрыто пластмассовой матовой пленкой, являющейся линзой Френеля.

Схема подключения

Следует отметить, что эта линза является самым важной составляющей всего датчика, и бережное обращение с ней будет залогом работоспособности всей системы. Именно сквозь это отверстие осуществляется слежение за появлением движущегося объекта в охватываемой зоне контроля датчика.

Разновидности датчиков

Для осуществления правильной установки рациональной работы всей осветительной системы необходимо изучить, какие бывают виды датчиков и особенности их работы. Относительно определения появления движущегося объекта в контролируемой зоне датчики разделяются на: активные и пассивные.

Принцип работы активных датчиков основан на радарах или эхолотах, излучении сигнала и анализе его отражения. Если расстояние, которое преодолевает сигнал от самого оборудования до препятствия и обратно изменился, то происходит срабатывание датчика.

Беспроводной датчик

Работа активных датчиков основана на ультразвуке или диапазоне высоких частот. Работа ультразвукового диапазона находиться в пределах 20000 Гц и является неслышной для человеческого восприятия, чего отнюдь нельзя сказать о домашних животных, агрессивно воспринимающих такую помеху. Поэтому в домах, где находятся домашние животные, установка таких датчиков недопустима.

Датчики движения для включения света, работающие на высоких радиочастотах, не определяют препятствия в виде стен, перегородок, мебели и способны определить исключительно перемещение предметов. В случае неправильного подключения такие приборы могут реагировать даже на покачивание деревьев, движение в соседнем доме. Таким образом, провоцируя ложные срабатывания. Именно высоко радиочастотные датчики являются наиболее дорогими.

Принцип работы пассивных датчиков основан на улавливании тепла, которое излучает человек. На сегодняшний день уже разработаны комбинированные датчики, в которых совмещены функции активных и пассивных приборов контроля.

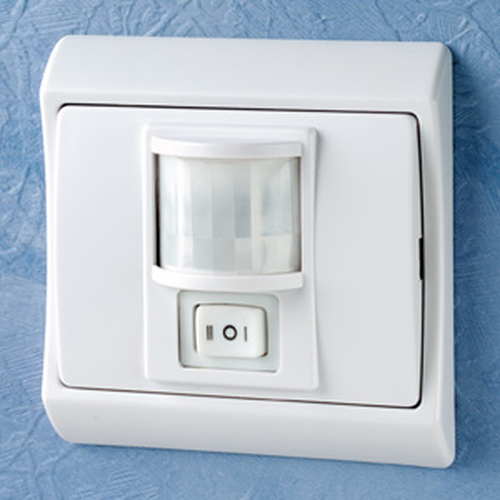

Автоматический выключатель света с датчиком движения

Еще одним параметром, по которому приборы различаются между собой, являются углы обнаружения препятствия и дальность действия. Зачастую угол обнаружения для датчика движения, предназначенного для установки на потолок составляет 360 °, а на стенах 180 ° по горизонтали и 20 ° по вертикали.

Относительно конструкционных особенностей. То приборы движения бывают подвижные и неподвижные. Внутреннее устройство подвижных приборов дает возможность немного изменять зону обнаружения, используя движение датчика относительно линий основания по горизонтали и вертикали.

Определение места установки прибора

Перед непосредственной установкой прибора движения, для обеспечения его надежного срабатывания и исключения ложного, необходимо тщательно продумать место установки. При установке оборудования необходимо не только правильно рассчитать заданную зону слежения, но и всячески защитить датчик от влияния внешних помех, которые провоцируют ложные срабатывания датчиков факторов с учетом необходимости подключения его к электропроводке.

Важно! Не следует устанавливать прибор слежение неподалеку от радиаторов электрического или центрального отопления трубопровода, систем климатического контроля помещения, тепловыми и электромагнитными приборами.

Предварительная настройка датчика

Любая из существующих моделей датчиков имеет электронную схему и для активации ее работоспособности необходимо ее подключить к рабочему напряжению. Зачастую датчики движения рассчитываются на подключение напрямую к бытовой электрической сети в стандартное напряжение 220В. Исключением являются только радио-датчики движения, питание которых происходит от установленной батарейки.

Для облегчения работы и уменьшения времени поиска схема подключения в обязательном порядке изображается на корпусе самого прибора, как правило, возле клеммной колодки.

Условное обозначение L со стрелкой рядом показывает место для подключения фазного провода, L со штрихом – провода, идущего к лампочке, N– нулевого.

Для обеспечения работоспособности прибора движения необходимо подать питающее напряжение на выводы N и L. Для осуществления непосредственного подключения прибора к электросети необходимо взять отрезок двойного провода и установить с одной стороны на него вилку, а с иной, не забывая снять изоляцию, осуществить подключение к клеймам L и N. В данном случае фазировка подключения элементов не имеет особого значения. Более того в случае неправильного подключения прибор не пострадает, о чем будет свидетельствовать отсутствие света на индикаторе.

Проверить работоспособность прибора возможно обратив внимание на сияние индикатора. Если он светится, то прибор работает, если нет – следует переключить по-другому. Частота мигания датчика свидетельствует не только о его работе, но и о состоянии. В случае если датчик срабатывает, то частота мигания увеличивается от 1 раза в секунду до нескольких.

Все корпуса датчиков движения оснащены регулировочными ручками, которые позволяют осуществить индивидуальные настройки, позволяющие экономить электроэнергию в светлое время суток, дальность чувствительности прибора и другие важные параметры.

Важно! Для большего удобства дальнейшей эксплуатации датчиком следует нанести повторную маркировку на корпус ручкой, маркером или фломастером.

Настройка прибора движения

Настройка прибора движения осуществляется благодаря условным обозначениям, которые нанесены на корпус.

LUX- регулятор освещенности, который позволяет установить яркость освещенности, выше которой датчик не будет реагировать на перемещение.

Алгоритм работы устройства

TIME– регулятор времени, на котором устанавливается продолжительность свечения лампочки после срабатывания. Следует отметить, что в случае если объект продолжает движение при сработанном датчике, то время на погашение освещения постоянно перезагружается до тех, пока помеха не исчезнет с рабочей зоны.

SENS– регулятор чувствительности, требует установки в том случае если необходимо контролировать только часть помещения.

MIC– регулятор чувствительности микрофона.

Подключение датчика движения

Большинству потребителей кажется, что подключение датчиков движения для освещения – это достаточно сложный процесс, который может организовать исключительно специалист. Однако, все достаточно легко и просто. Если воспринимать прибор движения как дистанционный выключатель. В таком случае к нему необходимо подводить не только фазу, но и землю, которая обеспечивает работу самого датчика.

В случае если необходимо предусмотреть возможность ручного включения света, то необходимо заранее установить стационарный выключатель, который следует подключить параллельно датчику движения в цепи. При включении выключателя фаза будет миновать прибор движения напрямик к лампочке. А в выключенном режиме – на прибор.

Особенности осуществления монтажа

1. Во время установки датчика на улице, необходимо максимально исключить объекты, которые: излучают свет, тепло, дым; препятствуют обнаружению объекта.
2. Во время монтажа необходимо учесть внешние электромагнитные излучения.
3. Установленный прибор необходимо направить так, чтоб охватить зону, при возникновении движения в которой необходимо включить освещение.
4. При установке и последующей эксплуатации необходимо следить за номинальным током, от которого зависит качество работы прибора.

Следует отметить, что разработка современных приборов, облегчающих существование человека, продолжается с существенной прогрессией и с каждым днем появляются более новые и совершенные модификации датчиков.
