Самостоятельное изготовление вентиляционного дефлектора

Зачастую жильцы частных домов сталкиваются с проблемой неэффективного отвода продуктов сгорания в печках, каминах либо котлах. В таких ситуациях возникает высокий риск отравления парами горения, в результате прекращения оттока дыма. В большинстве случаев такая проблема возникает из-за сильных порывов ветра, неправильно выбранного диаметра трубы или засорения дымохода. Такого рода проблемы может решить грамотно сделанный и правильно установленный дефлектор. Он дает возможность увеличить КПД до 20 %.

Самодельный дефлектор из жести

Прежде чем приступить к изготовлению вентиляционного дефлектора, необходимо понимать принцип работы данного устройства. Заключается он в возникновении зоны низкого давления в результате обтекания диффузора, другими словами в перенаправлении воздушных потоков, благодаря чему интенсивность воздушных масс увеличивается и, соответственно, повышается тяга.

Подготовительные работы

В состав дефлектора входят:

1. Входной патрубок.
2. Диффузор.
3. Колпак конусной формы и кронштейны.

Все необходимые части рекомендуется изготавливать из нержавеющей стали. Она обладает высокими антикоррозийными свойствами. Во время работы вам понадобятся следующие инструменты: ножницы по металлу, болгарка, рулетка, дрель, хомуты, молоток, болты гайки или заклепки и сам исходный материал – листы нержавеющего (оцинкованного) металла.

На первом этапе, необходимо измерить внутренний диаметр трубы, для того чтобы правильно подобрать высоту дефлектора и ширину диффузора. Высота дефлектора, в среднем, составляет 30-40 сантиметров. Ширина диффузора в два раза больше внутреннего диаметра трубы.

Чертеж вентиляционного оборудования

На втором этапе, для последующего удобства работы необходимо подготовить шаблоны всех частей дефлектора из картона или плотной бумаги. Так должны быть расчерчены и вырезаны шаблоны корпуса дефлектора, диффузора и зонтика (защитного колпака).

На следующем этапе шаблоны примеряются в сборе. Если шаблоны совпадают, то далее можно приступать к раскройке жести по эскизам. Не стоит забывать, что края жести очень острые и резка металла необходимо производить только в защитных перчатках, либо загибать по 5 мм края пассатижами и пристукивать молотком. Тогда края будут жестче и менее опасными.

Итак, теперь можно приступать к сбору конструкции.

Сбор всех деталей

Для того чтобы сделать загибы потоньше, их необходимо отстучать у нахлеста. Затем, просверлив один край, нужно свернуть обечайку вверх загибами и придерживать. Это лучше выполнять с помощником, во избежание травм. Следом просверливают во втором крае первое отверстие, остальные отверстия клепают по отверстию в первом.

Вырезаем колпак

Колпак также вырезается из листа металла. Далее в нем просверливают отверстия и заворачивают его, придерживают и клепают. Можно насверлить отверстия сразу и уже потом совмещать, но тогда есть большая вероятность, того что они не будут совпадать.

Диффузор также, как и колпак вырезается из металла по шаблону, соединяют его элементы между собой при помощи болтов с гайками или заклепками. Самое надежное соединение выполняется с помощью сварки полуавтоматом, дуговой сваркой можно прожечь лист металла.

Диффузор собран, юбка выставлена по размеру и готова к приклепыванию

К колпаку клепают (соединяют с помощью болтов и гаек) по окружности 4 полоски приблизительно на равном расстоянии, края их загибают вниз, и соединяют с диффузором. Сделав п-образные скобки, соединяют их к диффузору, эту конструкцию вместе с колпаком вставляют в обечайку.

Монтаж

Установку желательно производить с напарником, который вас подстрахует и поможет закрепить дефлектор, ведь эти работы производятся на высоте, что является не безопасным. Сначала на трубе крепится нижний цилиндр дефлектора. Способ крепления выбирается на месте в зависимости от состояния трубы и выбранных материалов дефлектора. Это могут быть:

• болты с дюбелями
• стяжные хомуты и другие.

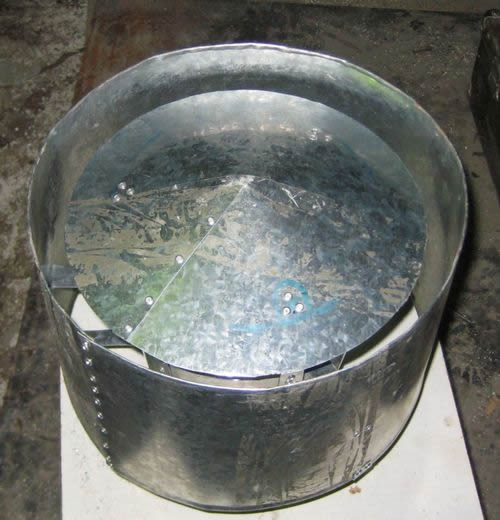

Прикрепление и установка

После этого на цилиндре при помощи хомутов (либо другого средства крепления) закрепляется диффузор. Поверх него производится установка и закрепление обратного конуса, а затем защитного колпака. Если, в качестве средства закрепления, используются болты, то необходимо смазать их резьбу антикоррозийным средством.
