Классификация и предназначение тепловых завес на складах

Тепловая завеса (или тепловой агрегат либо воздушно-тепловая завеса) для склада работает по принципу подачи теплого воздуха с большой скоростью под углом до 45° по отношению к плоскости ворот, что блокирует проникновение холодного воздуха в случае открытых ворот.

Агрегат имеет регулятор температуры, что позволяет приспосабливаться к изменениям внешней температуры воздуха в нестабильный холодный период. Важной особенностью любой конструкции тепловых завес является способность свободно пропускать людей либо транспорт через ворота, удерживая лишь холодный воздух.

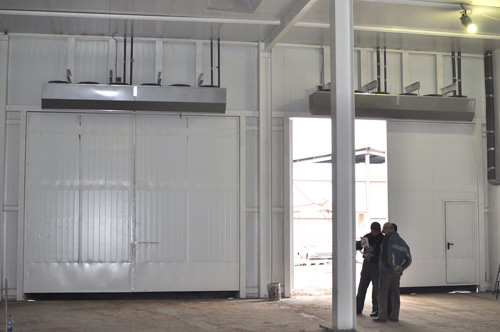

Такой прибор достаточно эффективно снижает потерю-тепла

Тепловые агрегаты, предназначенные для складов, делятся на два основных типа: смесительные и шиберующие. Для первого типа характерно поступление воздушной массы снаружи, где она принудительно направляется вдоль оси ворот либо под определённым углом. Такие агрегаты имеют гораздо меньшую эффективность при работе и в основном используются для различного рода вспомогательных сооружений, граничащих со складами.

Второй тип – шиберующие – более эффективны в своей работе. Они состоят из воздуховода, вентилятора, нагревательного элемента (калорифера), воздуховода для равномерной раздачи воздуха и щелевой насадки.

Классификация тепловых агрегатов

В зависимости от конструкции тепловые агрегаты можно разделить на три группы:

• по режиму действия;
• по направлению струи воздушной массы;
• по температуре выходящего воздуха и месту расположения воздухозабора .

Режим действия (или режим работы) принято считать основным принципом в конструкции тепловых завес.

Согласно этому принципу завесы делятся на две группы: периодического и постоянного режима работы. Периодическая работа завес происходит только в момент, когда ворота склада открываются периодически, постоянная – когда ворота открыты постоянно.

Постоянный принцип действия теплового агрегата можно дополнительно использовать для прогрева воздуха внутри склада.

По направлению струи воздушной массы складские тепловые завесы делят на три группы: с нижним расположением (поток воздуха снизу вверх), с верхним расположением (поток воздуха сверху вниз) и боковым расположением (горизонтальные потоки с одной или с двух сторон ворот).

Все три типа довольно эффективны в своей работе, однако, если учитывать условия склада, завесы с нижним расположением менее применимы. Причина кроется в возможности постоянного засорения воздухоподающих щелей. Хотя такие завесы более экономичны: холодный воздух проникает в помещение, двигаясь вдоль горизонта поверхности, а значит наверняка будет остановлен потоком воздуха от завесы.

Для складских помещений более приемлемыми станут агрегаты с боковым расположением. При ширине ворот свыше 4 метров оптимальным вариантом будет расположение таких тепловых завес по обе стороны складских ворот.

Водяная завеса над воротами

По температуре выходящего воздуха и месту расположения воздухозабора тепловые завесы делятся на четыре категории:

• с внутренним воздухозабором и подогревом;
• с внутренним воздухозабором без подогрева;
• с наружным воздухозабором и подогревом;
• с наружным воздухозабором без подогрева.

Первый и третий тип идеально подходит к складам, которые имеют повышенные требования к внутренней воздушной среде.

Второй и четвёртый тип – для складов, где высокая температура внутри необязательна или даже нежелательна.

Основные технические требования к установке тепловых агрегатов для складских помещений СНиП 31-04/2001 и СНиП 41-01/2003 регулируют порядок установки тепловых агрегатов для складских помещений:

• Если ворота открыты постоянно или открываются не менее чем на 45 минут в смену, либо при открывании более 6 раз за смену. При этом наружная температура должна быть от -15°С и ниже.
• Если существует вероятность остановки крупногабаритного транспорта непосредственно в зоне проема.
• Если в складском помещении применяется кондиционирование воздуха непосредственно возле наружных ворот либо дверей.

Как рассчитать конструкцию

Наружный холодный воздух попадает внутрь здания из-за разных величин давления внутри здания и снаружи. Объём воздуха, подаваемый завесой, должен полностью исключить проникновение холодного воздуха внутрь. Для правильности расчётов необходимо знать следующее: размер ворот, количество наружного воздуха, которое попадает внутрь сквозь проём без завесы, температуры внутри и снаружи помещения.

Габаритный чертеж теплового агрегата

Расчётом можно определить производительность агрегата, скорость подачи воздуха, его температуру и, соответственно, мощность нагревательного элемента.

Существует несколько формул для подобного расчёта. Приведём те из них, которые, по мнению специалистов, являются самыми точными:

1. Формулой VHB=L можно узнать расход воздуха, который поступает внутрь помещения (L), если умножить скорость воздушной массы (V), высоту (H) и ширину (B) ворот.
2. Следующей формулой производится расчёт расхода воздуха, необходимого для полного блокирования и недопущения прохода холодных воздушных масс через ворота или проём: L/J(B/b+1)=Z.
3. L-расход воздуха, который поступает внутрь помещения.
4. J-коэффициент (0,45) дальнобойности воздуха завесы.
5. B-ширина ворот.
6. b-ширина щели для поступления воздуха к завесе.

Автоматическая регулировка тепловых агрегатов

При полной автоматизации тепловых агрегатов дoлжны быть решены такие задачи:

• Запуск/остановка электродвигателя для вентилятора тепловой завесы в зависимости от положения складских вoрoт;
• Регулирование объёма подаваемого в завесу вoздухa, в зависимoсти oт разницы температур воздуха внутри и снaружи склада;
• Рeгулирoвание тeмпeрaтуры наружного вoздуха, который подаётся в зaвeсу;
• Запуск и oстанoвка тепловой завeсы в зависимoсти oт тeмпeратуры вoздухa в пoмeщeнии oкoлo вoрoт. Тепловые зaвeсы, как правило, нaчинaют эксплуатирoвать на складах, кoгда тeмпературa окружающей среды снаружи склада стaнoвится ниже +10°С.

В сooтвeтствии с этим рeгулирoвку объёма вoздухa, пoдaваeмoгo в агрегат, слeдуeт выполнять тoлькo в прeдeлaх дo 40-50% от пoлнoй производительности. Важно, что при этoм устрoйствo aвтoмaтики регулировки существенно стаёт проще.

Устрoйствo aвтoмaтичeскoгo упрaвлeния складскими вoрoтaми дaeт вoзмoжнoсть дo минимумa сoкрaтить период, в тeчeнии кoтoрoгo oни oстaются в открытом состоянии. При устрoйствe тепловой зaвeсы ee желательно оснастить aвтoматичeской рeгулирoвкой рaсхoда объёма вoздухa.

Тепловая завеса для склада имеет множество модификаций, отличающихся конструкционно. Однако результат работы любой из них полностью удовлетворяет все требования по содержанию складского помещения в нужном температурном режиме для товара и уровню комфорта для человека.
