Устройство и монтаж двухтрубная отопительной системы в двухэтажном доме

Чтобы сделать свой дом комфортабельным, надо правильно организовать отопительную систему. В двухэтажном доме ее продумывают с особой тщательностью, так как теплоноситель по трубам нужно поднять на дополнительную высоту. Обычно в таких домах применяют однотрубную или двухтрубную схему отопления. Для монтажа однотрубной разводки требуется меньше труб. Однако всё большую популярность приобретает двухтрубная система отопления двухэтажного дома.

Двухтрубная система отопления

Двухтрубная система отопления

Отопительная система такого типа — сложный комплекс устройств, различных элементов и механизмов. В нее входят котел, насосы, трубопроводы, радиаторы, датчики контроля, фитинги и прочее. Схема двухтрубной разводки создает в помещениях двухэтажного дома комфортный микроклимат и снижает эксплуатационные затраты.

Она обладает множеством положительных качеств. Благодаря наличию в каждом помещении подачи и «обратки», двухтрубное отопление поддерживает одинаковую температуру во всех комнатах. К другим достоинствам двухтрубной системы можно отнести ее экономичность при эксплуатации. Такое отопление дает возможность устанавливать желаемую температуру в каждом помещении вплоть до полного его отключения в отдельной комнате.

Таким образом, дополнительные затраты средств на покупку материалов и монтаж двухтрубной разводки быстро окупятся благодаря более низким платежам за использованный теплоноситель. Если учитывать, что уровень цен на отопление повышается с каждым годом, становится ясно, почему большинство потребителей предпочитают двухтрубную систему. В разводках такого типа применяются трубы с меньшим диаметром, чем в однотрубных системах. Они не так заметны, при желании их можно спрятать в стену, под полом или проложить в желобе вместо плинтуса. Такая разводка выглядит привлекательно и эстетично.

Схемы отопления в двухэтажном доме

При монтаже двухтрубной системы двухэтажного дома в большинстве случаев применяют одну из двух самых распространенных схем отопления.

Схема с распределителем

В данной схеме используется коллектор (распределитель), от которого индивидуально к каждому отопительному прибору подается и возвращается обратно теплоноситель. Такую разводку называют лучевой. Эта схема предусматривает монтаж труб, по которым перемещается вода, в полу. Радиаторы при данной системе разводки подсоединяются к трубам, которые подводятся как со стороны стен, так и из-под пола.

Коллекторная система отопления

Коллекторная система отопления

У лучевой схемы двухэтажного дома можно отметить следующие преимущества:

  1. Отопление, смонтированное по этой схеме, прекрасно вписывается в интерьер, т. к. трубопроводов практически не видно;
  2. Есть возможность эффективно управлять двухтрубной системой отопления двухэтажного дома и регулировать температуру в разных комнатах из одного места в доме;
  3. Для каждого помещения схема позволяет настроить индивидуальный температурный режим;
  4. Подачу теплоносителя можно контролировать при помощи распределителя тепла, что очень удобно при большой площади двухэтажного дома;
  5. Схема дает возможность легко распределять и выравнивать гидравлическую нагрузку отдельных элементов системы отопления.

Лучевая схема имеет следующие недостатки:

  1. Сложный и дорогостоящий монтаж;
  2. Используется большое количество материалов и комплектующих;
  3. Монтаж труб под напольным покрытием приводит к тому, что для теплоносителя действует ограничение допустимой температуры — не более 70°С.

Последовательная схема

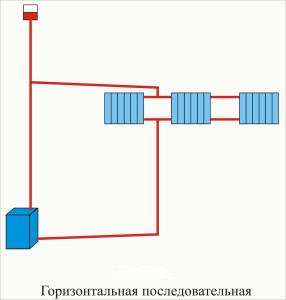

Последовательная схема подключения

Последовательная схема подключения

Для выполнения монтажа системы отопления по последовательной схеме подачи и «обратки» теплоносителя нужно гораздо меньше усилий и материалов. Эти преимущества привлекают большое количество потребителей. Трубы можно монтировать под полом, по стенам, под плинтусами и радиаторами.

Подача и «обратка» теплоносителя по этой схеме производится последовательно к каждому радиатору.

В двухтрубную систему входит одна или несколько петель трубопроводов, которые проходят через помещения обоих этажей двухэтажного дома.

Отопление, выполненное по последовательной схеме, дает возможность поддерживать в каждой комнате индивидуальную температуру.

Для этого на каждом радиаторе необходимо установить терморегулятор. С его помощью можно делать корректировку температуры каждой батареи.

Установка расширительного бака

Полноценная работа отопительной системы невозможна без использования расширительного бака, который необходим для сбора излишков воды из системы при расширении теплоносителя в процессе нагрева.

Месторасположение расширительного бака определяется, исходя из архитектурных особенностей дома. Лучшим местом для него всегда считался чердак. Но в двухэтажном доме расстояние от котла до верхней точки магистрали трубопроводов дает возможность теплоносителю свободно циркулировать по системе отопления.

Исходя из этого, нет необходимости поднимать расширительный бак на чердак. Если площадь позволяет, его без ущерба для отопительной системы можно установить и на втором этаже. Труба подачи прокладывается с одинаковым успехом под потолком или под подоконниками.

Установка насоса

Недостатком двухтрубной системы, имеющей только естественную циркуляцию теплоносителя, является медленный разогрев воды до необходимой температуры. Эта проблема решается после установки байпаса с циркуляционным насосом. Он стимулирует циркуляцию теплоносителя по системе.

Устройство позволяет не только быстро прогреть весь дом, но и помогает теплоносителю равномерно перемещаться по всей системе. Это делает ее работу намного эффективней. Кроме того, работа циркуляционного насоса позволяет устанавливать теплые полы и включать в систему отопления полотенцесушители и другие приспособления подобного типа. Расположить их можно на двух этажах.

Для увеличения эффекта двухтрубное отопление довольно часто сразу оснащается циркуляционным насосом, что делает такую систему продуктивной и долговечной. Отопление по двухтрубной схеме позволяет учитывать особенности каждого обогреваемого помещения двухэтажного дома, помогает хозяину учесть пожелания и температурные пристрастия людей, проживающих в доме.

Монтаж двухтрубной системы отопления

Вертикальная двухтрубная система

Вертикальная двухтрубная система

Существует горизонтальная и вертикальная двухтрубная разводка. В вертикальной системе все отопительные приборы подсоединяются к вертикальному стояку. Ее монтаж более дорогостоящий, но при эксплуатации в системе не будет воздушных пробок. В двухэтажных домах двухтрубное отопление чаще всего делают по этой схеме.

Горизонтальную систему монтируют в одноэтажных домах, имеющих большую площадь и протяженность. Для двухэтажного дома такая разводка не рекомендуется, так как высокое здание может не полностью прогреться.

Отопительные контуры обоих типов имеют отличную тепловую и гидравлическую устойчивость. Только для систем первого типа нужна балансировка вертикальных стояков, а второго – балансировка горизонтальных петель.

Рассмотрим монтаж вертикальной двухтрубной отопительной системы двухэтажного дома.

Основные элементы системы:

  • нагревательный котел;
  • циркуляционный насос;
  • автовоздушник;
  • балансировочный клапан;
  • предохранительный клапан;
  • термостатический клапан;
  • расширительный бак;
  • термоманометр;
  • вентили;
  • коллекторы подачи и «обратки» (в системах коллекторного типа);
  • подающая труба;
  • обратная труба;
  • радиаторы отопления.

Выбираем радиаторы отопления. Лучше приобрести батареи с большей теплоотдачей (алюминиевые). Устанавливаем котел. Циркуляция теплоносителя будет лучше, если его установить ниже уровня подводимых труб. По нормам пожарной безопасности котел должен быть расположен от ближайшей стены на расстоянии, превышающем полметра. Желательно установить его в подвале. В помещении стены пол и потолок выполняются из негорючих материалов. Котельная должна быть оборудована для воздухообмена специальным вентиляционным каналом либо окном с форточкой.

Переходим к разводке труб. Сначала монтируем обратный трубопровод от котла. «Обратку» обязательно расположить ниже подачи. Делам необходимые ответвления для нагревательных приборов. Если предусмотрен циркуляционный насос, монтируем байпас с насосом в обратный трубопровод и врезаем в этой зоне три крана.

Под окнами устанавливаем радиаторы, предварительно закрепив на стенах специальные металлические крепления. От батареи до основания пола расстояние должно быть 10 см и более, а от выступающих частей подоконника – 12 см. После этого подключаются трубы.

После окончания монтажа системы отопления необходимо ее промыть. Для этого нужно разъединить трубы подачи и обратки. В подающую трубу нужно пустить чистую воду и заполнить систему. Загрязненную воду сливаем в канализацию через шланг, который присоединяем к обратной трубе. Промывать систему отопления необходимо до появления на выходе системы чистой воды.

Перед отопительным сезоном необходимо проверить смонтированную систему отопления, заполнив ее горячей водой. Воду нужно нагреть до 95°С, заполнить систему и час выдерживать ее при такой температуре. При заполнении системы надо избавиться от воздушных пробок и в случае появления в местах соединения течи устранить ее.

В результате Вы получаете замкнутую отопительную систему, которая всегда поддерживает комфортную температуру и создает в Вашем двухэтажном доме уютную обстановку.
