Конструкция и особенности дымохода для твердотопливного котла

Дымоход для твердотопливного котла служит для вывода продуктов сгорания в топливном отсеке самого отопительного агрегата. Наличие словоформы «дым» в слове несколько неправильно, хотя и удобно. Сажа, копоть, газы – это те вещества, которые выбрасываются в атмосферу при сгорании твердого топлива.

Понятно, что дымоход может портиться со временем, а также часто забиваться, что утрудняет проходимость продуктов сгорания через него. Поэтому этот элемент должен соответствовать определенным нормам и критериям, чтобы максимально обеспечить должное функционирование твердотопливного котла.

Тяга дымохода

Тягой принято считать скорость дыма. Чем она выше, тем лучше, но не всегда. Сама по себе тяга возникает из-за разности температур. Например, особенно это заметно, когда на улице стоит отрицательная температура. Обычно при такой погоде атмосферное давление высокое, что способствует лучшей тяге.

Тогда даже при минимальной температуре дыма он быстро выводится каналом дымохода. В данном случае огромную роль играет диаметр. Ведь во время отопления поступает определенное количество воздуха внутрь помещения, а избыток выходит через дымоход для твердотопливного котла. Если диаметр небольшой, то может возникнуть концентрация дыма внутри топки, а это неизбежно приведет к затуханию и задымленности.

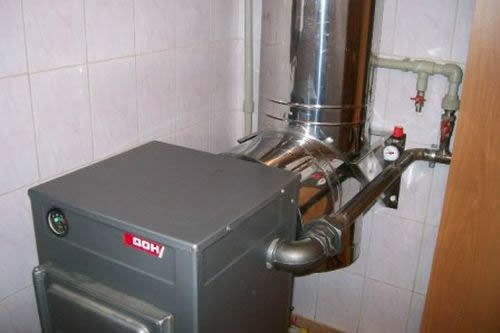

Схема конструкции дымохода для твердотопливного котла

Одновременно с этим следует помнить, что при большом диаметре тяга сильно увеличивается, а значит тепло просто уходит на улицу. Заслонки в дымоходах для этого и придуманы, чтобы была возможность контролировать тягу.

Также на наличие нужного уровня тяги влияет сечение дымохода, длина и присутствие поворотов и изгибов. К примеру, если дымоходы для твердотопливных котлов не прямые, а имеют хотя бы два поворота в 900, то тогда проходимость дыма будет низкой. Это стает особенно заметным при низком атмосферном давлении – тогда розжиг котла преподносит неприятные сюрпризы в виде задымленности помещения, где расположен котел.

Критерии эффективности

• Сечение. Дымоходы для твердотопливных котлов могут иметь круглое или прямоугольное сечение. Какое из них более качественнее – споры ведутся нескончаемое количество времени. Обычно круглым дымоходам отдается большее предпочтение и в какой-то степени это верно. При круглом сечении практически исключено завихрение воздуха, что только положительно влияет на тягу. Однако прямоугольные дымоходы являются более удобными при монтаже и креплении. Также их проще вывести наружу, когда требуется совершить пробивание потолка.
• Материал. Дымоходы существуют различные – кирпичные, из нержавеющих труб, из оцинкованной стали, из простой стали и даже стеклянные. Нужно помнить, что температура внутри начала дымохода будет достигать в несколько сотен градусов и дымоход в этом месте чаще всего подвержен окислению и порче. Огнеупорный кирпич и нержавеющая сталь максимально подходят, если требуется организовать дымоход длительного использования.
• Диаметр. Диаметр требует расчета. Обычно инструкция к твердотопливному котлу указывает на эту величину и следует принять к сведению все заявленные показатели. В противном случае можно получить проблемы с тягой, что крайне неудобно в эксплуатации.
• Внутренняя поверхность. Дымоход склонен к засорению, и внутренняя стенка дымохода играет не последнюю роль в этом. Гладкая поверхность не так притягивает к себе мелкие частицы, как шероховатая. Нужно понимать, что засорение даже самой гладкой поверхности является неизбежностью. Однако здесь играет роль вопрос времени: шероховатая поверхность чаще приводит к чистке, чем гладкая.
• Высота. Чем выше дымоход, тем лучше тяга. Все объясняется тем, что нагретый воздух набирает по всей длине дымохода скорость. Конечно, если нет поворотов, изгибов или повреждений на любом участке элемента. Также существует правило, согласно которому верх дымохода должен располагаться выше самой верхней точки конька крыши примерно на метр-полтора. Тогда исключается риск завихрений на крыше, когда может возникнуть явление под названием «обратная тяга».

Установка дымохода

При установке следует неуклонно соблюдать следующие правила:

1. Дымоход должен быть установлен человеком, который имеет достаточный опыт работы в данной сфере.
2. Сечение подбирается не экспериментальным путем или, как принято говорить в таких случаях, «на глаз». Действовать следует согласно инструкции к котлу.
3. Длина должна быть выше уровня конька кровли, но не ниже 6 метров.
4. При неизбежности горизонтального участка дымохода он должен быть не более 1-1,3 метра.
5. Следует организовать места, через которые удобно и безопасно можно будет выполнять чистку дымохода.
6. Место крепления дымохода к котлу должно быть герметичным.
7. Обязательное использование переходника в случае несовпадения диаметров.
8. Не гигроскопичные материалы (сталь, например) не способны вбирать в себя конденсат. В таком случае нужно позаботиться о наличии конденсатоотводе.
9. Крепление должно быть таким, чтобы избежать колебаний из-за погодных условий. Также это позволит обезопасить жильцов дома.
10. Крепление к стене должно выполняться не реже одного крепления на 1 метр длины дымохода. При этом важно соблюсти достаточное расстояние от стенки дымохода к стене дома.
11. При проходе через перекрытия обязательно нужно использовать термоизоляцию. Несколько менее строже можно отнестись к этому пункту, когда дымоход выполнен из огнеупорного кирпича, положенным на всю ширину.
12. Дефлектор или простой грибок должен завершать конструкцию дымохода.

Какой материал лучше не использовать

При наличии твердотопливного котла желательно отказаться от асбестовых труб. Такой дымоход прельщает своим практически завершенным видом, однако таит в себе огромную опасность. Во-первых, асбестовая труба не выдерживает высоких температур. При накале около 2500С такая труба практически разлетается на куски, при этом можно повредить кровлю, стены и даже человека.

Также такие трубы при нагревании выделяют канцерогенные вещества, что губительно для человека и животных. Несмотря на дешевизну таких труб, использовать их не только не рекомендуется, но и запрещено.

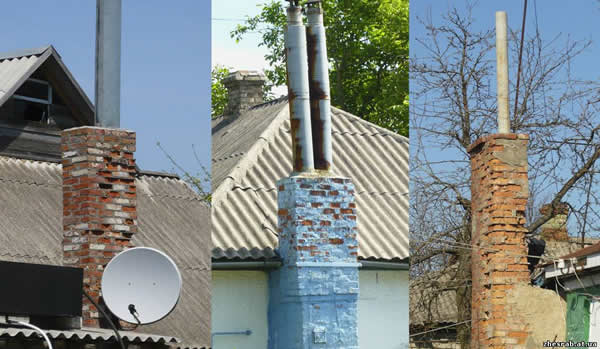

Повреждения дымоходов из асбестовых труб

Также следует знать о наличии в продаже стеклянных дымоходов. Такие конструкции не каждому по карману, но и использовать их при работе твердотопливных котлов крайне не рекомендуется из-за возможности очень высоких температур на выходе из топливного отсека.

Цена дымохода не должна быть определяющим фактором, поскольку речь идет не только о комфорте в обслуживании (любой дымоход требуется чистить), но и о безопасности. Стальные конструкции более прочные, керамические – более долговечные. Только следует правильно подобрать марку стали, а кирпич должен быть огнеупорным. Выбор всегда исходит от потребителя.
