Кондиционер канального типа: преимущества и недостатки

На вопрос «что такое кондиционер?», пожалуй, девять человек из десяти уверенно ответят – «прибор для охлаждения воздуха». На самом деле назначением кондиционера является поддержание заданных параметров микроклимата помещения, от английского conditions – условия, кондиции. Так сложилось, что основной, а то и единственной функцией большинства моделей бытовых кондиционеров является именно охлаждение воздуха. Воспользоваться преимуществами полноценного кондиционирования, то есть полного контроля параметров воздушной среды у себя дома позволяет канальный кондиционер.

С виду и не скажешь, что комнату что-то охлаждает

Что такое канальные кондиционеры?

Говорить о канальных кондиционерах, как о неком отдельном устройстве не совсем корректно, правильнее будет вести речь о канальных системах кондиционирования. Канальная система кондиционирования включает в себя:

1. Компрессорно-конденсаторный наружный блок. Устройство и способы монтажа этого блока напоминают наружный блок привычных сплит-систем.
2. Внутренний блок. Здесь уже сходств не так много. Внутренний блок канальной системы кондиционирования гораздо больше и мощнее и предполагает скрытую установку за подвесным потолком, фальшстеной, на чердаке коттеджа либо в отдельном помещении, если речь идет о системе кондиционирования крупного объекта с множеством помещений большой площади.



   Так выглядит внутренний блок кондиционера

3. Система скрыто смонтированных каналов-воздуховодов, благодаря которым канальный кондиционер и получил свое название.
4. Распределительные диффузоры и заборные решетки, через которые осуществляется соответственно подача и забор воздуха в комнатах.

Это, так сказать, базовая комплектация, обязательный набор элементов. Дополнительно канальная система кондиционирования может включать:

Электрический либо водяной калорифер

Все кондиционеры имеют естественное ограничение работы на обогрев, обусловленное принципами их работы. Канальный кондиционер имеет в этом плане еще одно дополнительное ограничение: обычно канальные системы действуют по типу рециркуляции с частичным подмешиванием наружного воздуха. Такое устройство способствует поддержанию в помещении постоянной температуры, но затрудняет ее изменение.

Водяной калорифер

В результате нагрев воздуха силами теплообмена между конденсатором и испарителем становится малоэффективным при температуре наружного воздуха менее 10-15 градусов Цельсия. Обогрев при меньших температурах «забортного» воздуха (в том числе отрицательных) осуществляется с помощью калориферов. Более того, специфика работы канальных систем такова, что подогрев поступающего во внутренний блок воздуха до температуры не менее 10-15 градусов необходим даже при работе на охлаждение.

Рекуператор

Рекуператором называют специальное устройство, осуществляющее теплообмен между выходящим из здания «отработанным» воздухом и входящим в здание воздухом свежим. Таким образом удается значительно экономить затраты энергии на подогрев, минимизируя количество тепла, покидающего помещение вместе с «отработанным» воздухом. Применяют рекуператор, если канальный кондиционер работает по частично заместительной схеме, когда воздух не только нагнетается в помещение, но и целенаправленно удаляется из него. Необходимость в целенаправленном удалении воздуха возникает при кондиционировании помещений, которым свойственно образование испарений, неприятных запахов и т.п., например производств, кухонь предприятий общественного питания.

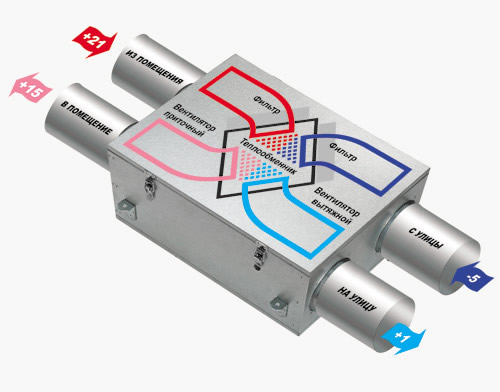

Рекуператор теплообмена чистого и отработанного воздуха

Дополнительные канальные вентиляторы

При кондиционировании крупных помещений, требующих монтажа длинных воздухопроводных магистралей мощности одного только внутреннего блока может не хватать, в этом случае устанавливают вспомогательные вентиляторы, обеспечивающие циркуляцию воздуха по каналам.

Преимущества и недостатки канальных кондиционеров

Канальный кондиционер позволяет использовать в быту преимущества профессиональных промышленных систем, и за это приходится платить. Окупить затраты на монтаж канальной системы можно лишь при кондиционировании помещений большой площади, но зато тут уж выгоды налицо:

• Возможность кондиционирования больших площадей. Система каналов транспортирует свежий воздух (а с ним прохладу или тепло) туда, где он нужен, не пуская дело буквально на самотек. В результате невозможно образование разнотемпературных зон внутри одного помещения большой площади, что нередко бывает при использовании обычных кондиционеров.



  Один кондиционер способен охлаждать несколько комнат

• Кондиционирование одновременно нескольких помещений. Бывает, что суммарная площадь помещений небольшая, но архитектура здания такова, что воздухообмен между помещениями затруднен. Для эффективного кондиционирования такого объекта с помощью обычных сплит-систем, потребуется установка отдельного агрегата в каждое помещение. Монтаж централизованной системы обойдется в разы дешевле.
• При использовании канальных систем все элементы скрыты под подвесными потолками и гипсокартонными стенами. На глаз заметны лишь прикрытые декоративными пластиковыми панелями решетки и диффузоры.
• Широчайшие возможности конструирования систем с учетом индивидуальных требований пользователя. Результатом может стать создание интегрированной единой системы климат-контроля с централизованным управлением, берущей на себя функции кондиционера, воздушного отопления и приточно-вытяжной вентиляции.

Конечно, кроме достоинств, канальные кондиционеры обладают и недостатками, которые проявляются тем сильнее, чем меньше площадь помещения, где используется система кондиционирования.

• Высокая цена элементов системы, которая не окупится при обслуживании небольшого помещения.
• Мощные агрегаты центрального блока обладают высокой шумностью, а в помещении малой площади вряд ли удастся выделить достаточно место для эффективной звукоизоляции, не говоря уже об отдельной агрегатной комнате.



  Такое устройство вряд ли будет работать тихо

• Элементы системы кондиционирования требует много места – до 40см для центрального блока и до 20 см для воздуховодов. «Отсечь» полностью такое пространство с помощью подвесного потолка и фальшстен от помещения малой площади слишком расточительно. Придется монтировать массивные короба, которые вряд ли улучшат внешний вид интерьера.
• Монтаж канальной системы требует большого объема дорогостоящих работ.

Планирование канальной системы кондиционирования

Монтаж канальных систем имеет смысл в производственных, офисных, торговых помещениях большой площади, а также в коттеджах индивидуальной постройки. В последнем случае система кондиционирования будет включать в себя систему вентиляции. Объединение двух систем позволит извлечь выгоду из оснащения канальным кондиционером сравнительно небольшого помещения.

Желательно предусмотреть оснащение коттеджа системой кондиционирования еще на этапе проектирования. Это поможет выделить под центральный блок отдельное помещение. Можно оборудовать соответствующим образом (шумо-, тепло- и гидроизоляция) место на чердаке. Следует также подумать об отдельной линии электроснабжения достаточной мощности, заземлении и защитном автомате.

Схема планировки канальной системы

При планировании системы следует учитывать следующие параметры:

• мощность охлаждения, кВт;
• мощность обогрева, кВт;
• потребляемая мощность, кВт;

Все три значения могут заметно отличаться между собой и нуждаются в отдельном учете.

1. Воздухообмен (производительность по воздуху), м³/ч; может также выражаться как кратность воздухообмена в час для заданного объема помещения.
2. Напор воздуха, Па. Особенно критичен этот данный параметр для крупных помещений, требующих воздуховодных каналов большой протяженности. Агрегат, дающий за счет скорости потока воздуха хорошие показатели воздухообмена для коротких каналов, может при низком напоре просто «не потянуть» массу воздуха в длинном канале, что отрицательно скажется на эффективности системы. По данному параметру различают три типа кондиционеров:
   • до 40 Па. Маломощные кондиционеры, применяющиеся только для вспомогательных систем, которые могут даже не иметь воздуховодов как таковых. Их роль выполняет пространство над подвесным потолком и внутри фальш-антрессолей.
   • 40-100 Па. Бытовые кондиционеры, пригодные для большинства жилых помещений.
   • 100-250 Па. Мощные агрегаты для обеспечения кондиционирования производственных помещений, офисов, торговых залов, помещений общественного питания и т.д. Кондиционеры с мощностью напора более 250 Па относят к промышленным.
3. Габаритные и весовые характеристики, мм и кг.

Проектирование и монтаж канальной системы кондиционирования лучше доверить профессионалам. Для коттеджей фирмы установщики обычно предлагают выбор из нескольких готовых типовых решений. Например, таких:

• Кондиционирование двух смежных комнат (как правило, спальни и гостиной) с полной рециркуляцией. Приток свежего воздуха в кондиционируемые помещения в этом случае осуществляется естественным путем.
• Кондиционирование всего коттеджа с рециркуляцией и частичным притоком («подмесом») наружного воздуха.
• Кондиционирование всего коттеджа (рециркуляция + «подмес») с принудительной вытяжной вентиляцией хозяйственных помещений.

Проект монтажа канального кондиционирования крупных производственных и офисных помещений составляется индивидуально.

С характеристиками, типами и ценами оборудования и установки кондиционеров известных производителей можно ознакомиться в таблице:

Технические характеристики и стоимость оборудования

Если опасаетесь, что не сможете разобраться в разнообразии существующих моделей самостоятельно, вы всегда сможете получить квалифицированную консультацию специалиста.
