Принцип работы и монтаж коллектора отопления

Владельцы частных домов все чаще применяют коллектор для отопления. Он позволяет эффективно использовать тепло, распределяя его по комнатам дома в соответствии с желанием жильцов. Иногда распределительный узел может монтироваться и в многоквартирных домах, если это позволяет сделать централизованная система распределения тепла. Этот полезный узел в системе отопления лучше всего проектировать заранее. Но установка коллектора для системы отопления, уже введенной в эксплуатацию, также возможна.

Принцип работы коллектора

Коллектор отопления представляет собой металлическую гребенку, на которой устанавливаются выводы. Они обеспечивают соединение распределителя и приборов отопления. Коллектор может устанавливаться разных размеров, также при необходимости его можно нарастить.

Металлические гребенки оснащаются запорной арматурой. Она распределяет и регулирует подачу тепла ко всем контурам отопительной системы. На выходе коллектора отопления могут монтироваться два вида кранов:

• регулировочные; они дозируют подачу теплоносителя;
• отсекающие; они позволяют полностью отключить подачу горячей воды от контура.

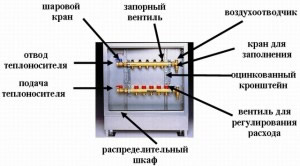

Устройство коллектора отопления

Кроме кранов коллектор комплектуется воздуховыпускными и сливными клапанами. Здесь же принято размещать тепловые счетчики.

Несколько коллекторов системы отопления лучше объединять в один блок. Одна из гребенок используется для подачи горячей воды, другая устанавливается на обратку. Для каждого коллектора требуется свой набор арматуры.

Частные многоэтажные дома требуют иного подхода. Для отопительного контура каждого этажа монтируется отдельный распределительный коллектор отопления. Благодаря автономной работе контура можно устанавливать на каждом этаже оптимальный температурный режим. Таким образом, удается значительно снизить расходы. Отключить отопление на одном из этажей не будет проблемой, при этом поддерживать тепло можно только в определенных комнатах. Подключать через коллекторную систему распределения можно не только радиаторы, но и систему теплый пол.

Основным моментом в организации этой отопительной системы будет подвод отдельных труб с теплоносителем к каждой батарее. Монтаж в доме коллектора сопровождается серьезными финансовыми затратами. Однако впоследствии они окупятся при эксплуатации системы отопления. К тому же можно будет сделать быстрый ремонт любого радиатора или контура. Достаточно перекрыть краны соответствующей ветки и можно заниматься обслуживанием целой группы приборов.

Место и способ монтажа коллектора

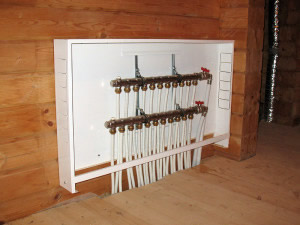

Шкаф для коллектора отопления

Для установки коллектора отопления применяются специально подготовленные ниши немного выше уровня пола. Этот момент следует учесть еще на стадии проектирования дома. Если требуется доработка имеющейся системы отопления, то распределительный блок можно разместить в любом помещении. При определении оптимального места для коллектора необходимо выбирать комнаты с нормальной влажностью. Этому требованию соответствуют такие помещения, как:

• кладовка;
• коридор;
• гардеробная и т. д.

Специальный шкаф применяется для того, чтобы внешний вид коллектора отопления не портил интерьер помещения. Шкаф с замком предохранит работу системы отопления от вмешательства детей. Приобрести шкаф не составит труда, разные модели выпускают производители запорной арматуры. Они представляют собой металлические ящики с дверьми, в торцевых стенках сделаны отверстия для подвода труб. Если коллекторная группа не испортит вид комнаты, конструкцию можно прикрепить просто к стене в открытом виде.

Недостатки коллектора

Монтаж коллекторной системы наряду с множеством положительных характеристик имеет и некоторые недостатки.

1. Многих потребителей пугает высокая стоимость коллекторов. Это объясняется тем, что гребенки делаются из высокопрочной стали, которая дороже обычных труб. К тому же каждый коллектор комплектуется дорогостоящей запорной арматурой.
2. Для обеспечения циркуляции в коллекторной системе требуется электрический насос. Это повлечет дополнительное потребление электроэнергии.
3. Коллекторная система отопления основана на подводе к каждому прибору отдельной ветки, следовательно, в несколько раз увеличится количество труб для устройства системы отопления. Больше средств и сил понадобится на монтажные работы. Да и сроки монтажа могут затянуться на месяцы.

В результате коллекторная система отопления по общей стоимости будет наиболее дорогой. Зато она будет самой эффективной и надежной. Большинство специалистов рекомендуют клиентам именно ее в качестве наилучшего варианта.

Важные особенности проектирования

Несмотря на то, что в каждом конкретном доме необходимо применять индивидуальный подход к проектированию коллекторной системы, следует выделить несколько общих моментов:

Коллектор для отопления схема

Применение коллекторов не годится для городских квартир. Даже если технически удастся врезаться в стояк, то в результате соседние квартиры пострадают от недостатка тепла. Причина охлаждения батарей у соседей быстро выявится, а владельцу придется восстановить прежнюю схему отопления.

Автоматический отводчик воздуха должен монтироваться на коллекторах как подачи, так и обратки. Со временем весь воздух, который имеется в контуре, пройдет сквозь них.

Обязательным условием монтажа коллекторной системы будет применение расширительного бака. Его объем должен составлять более 10% всего объема теплоносителя в системе.

Лучшим местом для установки расширительного бачка будет обратка. Емкость монтируется непосредственно перед циркуляционным насосом. При использовании гидрострелки расширительный бак размещается перед основным насосом, чтобы обеспечить стабильную циркуляцию воды в малом контуре.

Расположение циркуляционных насосов в каждом контуре не столь принципиально. Но у прибора, расположенного на обратке, ресурс будет больший. Объяснить это можно более низкой температурой воды. Монтаж насоса производится при строго горизонтальном расположении вала, чтобы предотвратить попадание в него воздуха.

Трубы для коллекторной системы

При выборе труб для монтажа коллектора системы отопления следует обратить внимание на следующие нюансы:

• труба должна быть в бухте, чтобы не делать соединений внутри бетонной стяжки;
• материал трубы должен быть долговечным и устойчивым к воздействию влаги;
• гибкость трубы позволит прокладывать трубопровод по кратчайшему пути;
• труба должна выдерживать давление жидкости 1,5-2 атмосферы при температуре 60-75 градусов для батарей и 30-40 градусов для пола.

Монтаж коллекторной системы с централизованной подачей тепла в многоквартирном доме требует применения более прочных труб. Повышение давления в системе может достигать 10-15 атмосфер, а вода зачастую нагревается до отметки 110-120 градусов.

Технология монтажа

Успешный монтаж коллектора в частном доме зависит от соблюдения технологии сборки системы отопления:

В цокольном этаже дома устанавливается газовый котел;

К выходам нагревательного прибора монтируются металлические трубы диаметром 32 мм.

На подающем трубопроводе устанавливается расширительный бачок закрытого типа.

Монтаж коллектора на подаче производится после монтажа бачка. На обратке монтируется циркуляционный насос. Краны необходимо поставить с обеих сторон насоса. Это позволит быстро снять электроприбор без слива воды из системы отопления.

На обратку необходимо установить кран, к которому будет осуществляться подвод воды для подпитки системы.

На трубу обратки монтируется коллектор. Закрепить гребенку в подвальном помещении можно при помощи металлического уголка. Использовать шкаф в подвале не обязательно.

На отводах коллектора имеются встроенные краны. Они полностью отключат при необходимости контур или радиатор от теплоносителя.

Лучевая разводка в подвале выполняется металлическими трубами по потолку.

Для соединения лучей отопительной системы с коллекторами применяются металлопластиковые трубы.

Чтобы сделать подвод труб к обогревательным приборам, необходимо просверлить отверстия соответствующего диаметра в плитах перекрытия.

Радиаторы соединяются с лучами отопления при помощи металлопластиковых труб.
