Виды и принцип работы коллекторов отопления

Владельцы загородных и частных домов все чаще отдают предпочтение коллекторной разводке отопления с одно- или двухтрубной системой. Коллектор для отопления предназначен для распределения воды и пара в системе отопления.

Коллектор фирмы OVENTROP

Помимо возможности регулировать количество теплоносителя в отопительной системе, коллекторы позволяют подключать дополнительные устройства и отключать отопление в отдельных комнатах. Более того, использование этой системы позволяет полностью спрятать все трубы, а сам коллектор устанавливается в шкафчике или в специальной нише стены.

Таким образом, владельцам домов не нужно думать, как провести и куда спрятать трубы, а в помещениях поддерживается постоянная температура.

Виды коллекторных систем

Рассмотрим наиболее популярные виды коллекторной разводки.

Радиаторное отопление

Имеет несколько вариантов подключения радиаторов к отопительной системе:

• нижнее;
• верхнее;
• диагональное;
• боковое;
• с внутренней циркуляцией.

Каждый из них выбирается мастером в соответствии с архитектурными особенностями здания и согласовывается с владельцем дома. Тем не менее, наиболее распространенной сегодня является нижняя подводка, поскольку она позволяет в полной мере реализовать возможности современных трубопроводов. При нижней подводке трубы будут скрыты в плинтусе или под полом.

Коллекторная разводка отопления

Для обогрева больших зданий дополнительно к распределительным коллекторам следует использовать гидрострелку.

Гидрострелка представляет собой вертикальную емкость, в которой выравнивается температура и давление теплоносителя в отопительной системе. Ее использование позволит избежать резкого перепада температур в трубах, что увеличит их срок эксплуатации.

Теплый пол

Этот вариант разводки редко служит основным источником тепла в доме, однако широко используется в качестве дополнительной системы отопления. Тепловые кольца замыкаются и прячутся в пол и, при правильных расчетах, могут полностью заменить радиаторное отопление.

Подключение теплого пола к системе

Кроме того, из-за свойств теплого воздуха подниматься вверх, в помещении будет поддерживаться постоянная температура и не будет непрогретых зон. Однако система «теплый пол» имеет значительный недостаток — большая протяженность труб.

Солнечные коллекторы

Практически не используются для отопления зданий, поскольку для работы такого коллектора нужна постоянная солнечная погода. Монтаж и установка солнечных коллекторов стоит гораздо дороже, а производительность ниже.

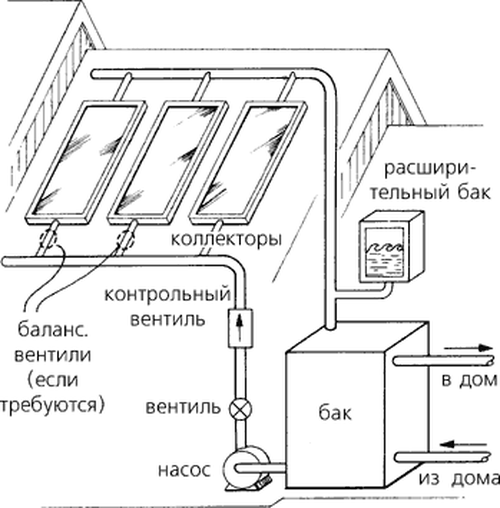

Схема устройства бытовых солнечных коллекторов

Теплоноситель (воздух или вода) в таких коллекторах нагревается за счет солнечной энергии, которая концентрируется в нагревательных элементах (зеркала или черный металл).

Солнечная энергия может служить дополнительным источником тепла и является природным, экологически чистым ресурсом. Однако из-за больной себестоимости и низкого КПД солнечные коллекторы практически не используются.

Распределительный коллектор

Распределительный коллектор отопления используется в системе напольного отопления. В целом, обратный и подающий коллектор могут иметь от 2 до 12—14 выходов, что позволяет в любой момент подключить к нему дополнительное устройство. Гидравлическая настройка и запуск системы «теплый пол» осуществляется за счет вентильной вставки.

Рабочая система отопления с распределительным коллектором

Такие коллекторы снабжены:

• набор концевых заглушек;
• монтажный кронштейн;
• шаровой кран;
• термометр;
• комплект редукционных переходников.

Помимо прочего в комплект распределительных коллекторов должны входит концевые секции, которые позволяют сливать теплоноситель или отводить воздух из системы отопления.

Принцип работы

Теплоноситель, который разогревается котлом до нужной температуры, поступает в подающую гребенку коллектора и далее через трубопроводы распределяется по отопительным приборам.

При поступлении в радиатор, жидкость частично охлаждается, после чего поступает в обратную гребенку, а потом к котлу; происходит равномерное нагревание радиаторов, а система поступления и подачи закольцовывается.

В случае, когда распределительная гребенка установлена на каждом этаже здания, появляется возможность получить автономное управление всех поэтажных контуров. Это позволяет не только регулировать температуру на каждом этаже, но и в случае надобности отключить отопление в том или ином помещении.

Таким образом, облегчается ремонт и обслуживание радиаторов и других отдельных элементов отопительной системы.

Установка распределительного коллектора позволяет более эффективно использовать систему отопления, регулировать температуру и давление теплоносителя в трубопроводах.

Какой выбрать?

При желании распределительный коллектор можно изготовить самому. Однако, для этого понадобится должный уровень квалификации в обработке металлических изделий и специальное оборудование.

Проще, конечно же, купить готовый коллектор, в комплект которого будут входить все необходимые детали для монтажа и настройки.

Сегодня самый широкий выбор коллекторов представляет фирма OVENTROP. Вы сможете выбрать коллектор для любого типа теплогенератора, с или без наноса. Гребенка и выводящие трубки коллекторов OVENTROP изготавливаются не из пластика, а из нержавеющей стали, что предотвратит деформацию элементов при высоких температурах. Гайки, уплотнительные клапаны и шаровые краны изготавливаются из антикоррозийной латуни, что продлит срок эксплуатации распределительных коллекторов.

Сегодня монтаж сложной системы отопления возможен именно благодаря распределительным коллекторам. Больше не нужно тратить деньги на обогрев больших нежилых помещений, достаточно просто закрутить нужный кран на коллекторе.
