Водонагреватель комбинированного типа

На сегодняшний день частные дома и коттеджи появляются, словно грибы после дождя. Однако при возведении жилья недостаточно одной красоты здания, необходимо еще создать уют и комфорт, что отнюдь не возможно без качественного снабжения горячей водой. При отсутствии централизованной системы отопления, единственным способом обеспечить тепло можно используя комбинированный бойлер косвенного нагрева.

Комбинированный водонагреватель

Наиболее распространенными системами для частных домов являются такие системы:

• водонагреватели проточного типа;
• агрегат с двухконтурным котлом со встроенным бойлером;
• агрегат с одноконтурным котлом с дополнительным бойлером косвенного нагрева.

Как правило, большие дома строятся для больших семей, расход воды в которых соответствующий. Для качественного обеспечения такого потребления воды в помещении, можно либо установить несколько бойлеров, либо одного котла косвенного нагрева, что является намного экономически выгодным.

Принцип работы?

Комбинированный водонагреватель представляет собой бак, через который проходит змеевик и электрический ТЭН. Для нагрева воды в баке по змеевику пропускается горячая вода из котла или осуществляется нагрев жидкости при помощи электрического ТЭНа.

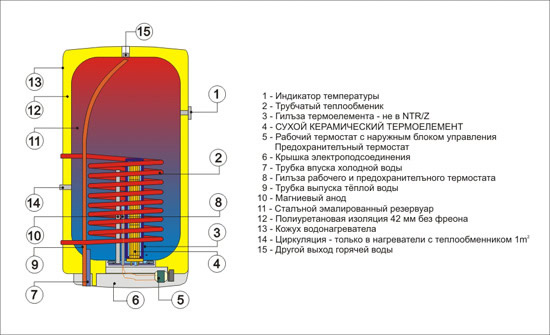

Конструкция водонагревателя

Более совершенная конструкция водонагревателей комбинированного нагрева базируется на понятии «бак в баке», которая подразумевает расположение теплоносителя во внешнем баке, а жидкости во внутреннем соответственно. Таким образом, вода абсолютно не контактирует с нагревательным элементом.

Следует отметить, что самостоятельно такой бойлер работает как на электричестве, так и на газу. Для осуществления такого переключения в изначальной комплектации идет специализированная газовая горелка.

Какие существуют обвязки?

На сегодняшний день существует несколько типов обвязок для бойлеров, каждая из которых имеет свои преимущества и недостатки.

• Обвязка агрегата с трехходовым клапаном и сервоприводом

Такая обвязка применяется как для напольных, так и для настенных котлов. Реализовать такую схему возможно только на двухконтурном котле, один контур для реализации отопления в помещении, а второй только для нагрева воды в бойлере. Следует заметить, что контур, который идет к бойлеру является приоритетным. Что это значит? Это означает, что если температура в бойлере упадет ниже заданной отметки, трехходовой клапан переключается, и заставляет всю горячую воду, которая выходит из агрегата, идти по контуру через бойлер.

Обвязка с трехходовым клапаном и сервоприводом

Такой цикл продолжается до тех пор, пока вода в водонагревателе не станет заданной температуры. После чего клапан становится в прежнее положение, и жидкость устремляется на отопление здания. Следует отметить, что управление клапаном осуществляется по непосредственному сигналу термостата.

• Обвязка с 2 насосами

Конструктивной особенностью данной системы является наличие 2 насосов в системе, 1 из которых качает воду по контуру бойлера, а второй по контуру отопительной системы. В случае уменьшения температуры воды в бойлере происходит срабатывание термостата, и передача сигнала котлу, который автоматически запускает в работу оба насоса. Таким образом, осуществляется перераспределение потока горячей воды на бойлер.

• Обвязка с использованием гидравлической стрелки

Как правило, такая система обвязки используется в отопительных системах с большим количеством контуров, от 3 и больше, которые могут быть представлены в виде:

• контура на теплый пол;
• контура на бойлер;
• контура на радиатор и так далее.

Обвязка с использованием гидравлической стрелки

Особенности водонагревателя

Отличительной особенностью приборов такого типа является возможность служить как комбинированным бойлером косвенного нагрева, используя отопительную систему в холодное время года, так и бойлером прямого нагрева воды в обход системы отопления, что особо актуально в жаркие месяца.

В холодное время года, то есть отопительный сезон, когда работает с бойлером в паре одноконтурный котел, горячая вода из котла поступает в теплообменник бойлера – таким образом, осуществляется нагрев воды.

Однако в теплое время, когда работать котлу нет нужды, бойлер можно включать как самостоятельный агрегат, используя при этом электричество или газ. Таким образом, бойлер трансформируется в проточный нагреватель воды.

Эти дополнительные функции водонагревателя с комбинированным нагревом обеспечиваются за счет функциональных элементов в конструкции: газовой горелки и ТЭНа. В некоторых моделях современных комбинированных водонагревателях ТЭНы не являются единым целым системы, то есть встроенными, и могут подключаться отдельно.

Учитывая сложную систему распределения работы в водонагревателе, бойлеры такого типа оснащены дополнительной системой контроля и управления процессами, что, безусловно, имеет прямое влияние на его стоимость в производстве и магазинах.

На сегодняшний день достаточно много производителей из различных стран реализуют комбинированные водонагреватели. Однако несмотря на большое многообразие, все они разделяются на 3 вида:

• напольные;
• настенные;
• комбинированные.

Достоинства и недостатки

Главными достоинствами комбинированного бойлера косвенного нагрева являются:

1. Большой срок службы.
2. Работа водонагревателя осуществляется на любом виде топлива, включая и солнечную энергию.
3. Отсутствие в необходимости приобретать дополнительное топливо.
4. Бесперебойная работа агрегата с несколькими точками водозабора без понижения уровня производительности.
5. Большая мощность котлов, обеспечивающая нагревание воды в короткие сроки.

Невзирая на все перечисленные достоинства комбинированный водонагреватель, как и любое устройство, имеет свои недостатки, к которым относятся:

1. Необходимость осуществить монтаж дополнительных устройств, к примеру, циркуляционного насоса.
2. Зависимость водонагревателя от работы котла отопительного.

Как выбрать качественный агрегат?

Выбирая такой агрегат необходимо учитывать, что стоимость отопительного оборудования напрямую будет зависеть от его объема, который колеблется в пределах от 20 до 1000 литров.

При выборе моделей следует обратить особое внимание на внутренний бак, который бывает из нержавеющей или эмалированной стали. Приобретая комбинированный бойлер с баком из эмалированной стали, вы гарантированно получаете агрегат с большим сроком эксплуатации. Так как металл в этом случае будет гарантированно изолирован от контакта с водой, а соответственно и не подвержен коррозии.

При выборе бойлера необходимо учитывать:

• Мощность. От мощности агрегата зависит, насколько быстро будет осуществляться нагревание и подача воды.
• Эстетический вид. Внешний вид и вытянутая форма агрегата напрямую влияют на скорость подогрева воды и место его расположения в помещении.
• Панель управления. При отсутствии панели у владельца нет возможности следить за параметрами агрегата.
• Изоляция. Следует заметить, что чем выше степень изоляции, тем меньше ресурсов затрачивается на поддержание требуемой температуры жидкости.
• Термостаты.

Установить водонагреватель комбинированного типа не так уже и дорого, зато взамен получаете постоянное, на протяжении всего года, обеспечение жилища любого размера горячей водой и теплыми батареями, невзирая на погоду за окном и время года.
