Как выполнить обвязку отопительного котла

В частных домах, для обогрева помещений, чаще всего используется — котел отопления. Такая структура отопления включает в себя немалое количество составляющих ее элементов. Казалось бы, что для отопления достаточно котла, для нагрева теплоносителя, и батареи для отдачи тепла внутреннему воздуху. Однако каждый, входящий в систему элемент, предназначен для выполнения своей функции. Все элементы отопительной системы от котла отопления до отопительного прибора, в своей совокупности, называются обвязкой.

Обвязка котла отопления своими руками — очень сложная и трудоемкая работа, при выполнении которой, требуется внимание, терпение и аккуратность.

Составляющие обвязки

Для того чтобы знать, как обвязать, необходимо учитывать, что обвязка состоит из:

Схема обвязки твердотопливного котла

• циркуляционного механизма — насоса;
• расширительного бака;
• воздушника;
• грязевика;
• гидрострелки;
• теплоаккумулятора.

Вся комбинация данных элементов, несмотря на свою сложность и высокую цену, призвана обеспечивать безопасность, экономию и удобство. Обвязка системы отопления позволяет предупредить перегрев, создать условия эффективного распределения тепла.

Классификация схем обвязки котла отопления

1. Принудительная (с применением циркуляционного механизма-насоса)
2. Естественная (циркуляция осуществляется теплоносителем)
3. Классика с коллекторной разводкой и многообразием элементов
4. На первично-вторичных кольцах (несколько циркуляционных насосов).

Схема естественной циркуляции

Поэтапное руководство для выполнения обвязки самостоятельно

Все решения обвязки будут зависеть от выбора котла отопления, его типа и комплектации. Котел выступает в роли неотъемлемого и самого основного элемента системы отопления. Для выполнения работ понадобятся:

• балансировочный кран;
• манометр;
• сливные и шаровые краны;
• проходные фильтры;
• клапаны;
• муфты;
• хомуты;
• тройники;
• уголки;
• трубы;
• циркуляционный насос;
• расширительный бочок;
• термоголовка.

Гидравлическая обвязка, двухтрубная система отопления

Все действия по воспроизводству обвязки необходимо выполнять в такой последовательности:

1. Соорудить фундамент толщиной примерно 100 мм. После чего сверху уложить асбестоцементный или железный лист.
2. Соединить котел и дымоход. Далее герметизация полученного соединения.
3. Монтаж вытяжки.
4. Установка котельного коллектора. На коллекторе должна находиться специальная наклейка, указывающая на подающую и обратную линии.
5. Присоединение специальной трубки диаметром 1,25 дюйма к котлу, ввод патрубка диаметром 1 дюйм к трубопроводу системы.
6. Устройство смесительного клапана на входе коллектора для управления температурой.
7. Монтаж циркуляционного насоса на обратной магистрали. Рекомендуется принимать во внимание все нюансы выбранного оборудования.
8. Установка блока с термометром и дифференциальным клапаном для контроля за температурой и давлением.

Помимо самого оборудования, трубы для системы отопления тоже стоит подбирать тщательно. Практика показывает, что обвязка твердотопливного котла должна выполняться полипропиленом. Трубы, изготовленные из этого материала, отличаются финансовой доступностью, стойкостью к агрессивным воздействиям, долгим сроком эксплуатации.

Обвязка в двухэтажном доме

Отличительные черты обвязки настенного котла

Перед тем как приступить к устройству котла отопления своими руками, следует разобраться в таких понятиях, как настенный и напольный котел. Систему настенного котла отопления можно выполнять с подключением теплого пола, подачей горячей воды, непосредственно с самим отоплением. Обвязка настенного котла, имеет свои отличительные черты. Ее можно выполнять одноконтурной. Порядок монтажных работ и эксплуатации данной системы рассмотрены в приложенном руководстве к оборудованию.

Схема обвязки с естественной циркуляцией

Не менее распространена обвязка двухконтурного котла. При данной модификации систему можно выполнять по смесительной схеме или по прямой. При 1-ом варианте регулировка выполняется горелкой и смесителем с сервоприводом. Во 2-ом варианте — исключительно горелкой.

Обвязка настенного котла, чаще всего включает в себя установку теплооаккумулятора. Этот прибор выглядит очень просто. Стальной бак всего в 300 л, покрытый теплоизолирующим материалом. Работа данного приспособления заключается в следующем: в ночное время, при более дешевой электроэнергии, вода нагревается, а днем, когда электроэнергия стоит дороже, тепло постепенно распределяется по отопительным приборам. Такое оборудование позволит сэкономить в тех регионах, где установлены ночные тарифы на электроэнергию. Подключается данный элемент аналогично гидрострелке — между обраткой и прямой подачей.

Помимо настенного котла отопления, иногда устраивают систему отопления с установкой напольного котла.

Обвязка такого котла состоит из контура горячего водоснабжения, расширительного бака, воздухоотводчика и циркуляционного насоса. С увеличением контуров, в схему включают коллекторы.

Виды котлов и особенности их подключения

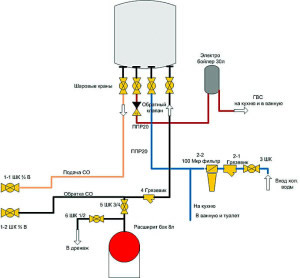

Схема обвязки котла с бойлером

Для того чтобы понять, как обвязать, есть еще один важный критерий. Этим критерием является вид выбираемого котла и особенности его подключения. Котлы могут различаться по виду перерабатываемого топлива. При выборе котла, помимо моделей и параметров, необходимо понимать, во что обойдется то или иное топливо.

Газовый

Самым распространенным для обогрева малоэтажных жилых домов, является использование — газового котла отопления. Газ по праву считается наиболее дешевым видом топлива. По статистике, распространение такого вида котла отопления составляет около 48%. При выборе этого варианта стоит обратить внимание на возможные предстоящие трудности: в России существуют проблемы в виде пониженного давления газа, перепадов электроэнергии.

Многие марки оборудования, рассчитанные на большее давление газа, чем периодами может подаваться, будет автоматически отключаться. Конечно, при подаче соответствующего уровня газа, оборудование и автоматически включится. Однако в период простоя, можно остаться без тепла. Решение данных проблем, состоит в устройстве двух котлов: основного и резервного.

Обвязка двух котлов выполняется по параллельной схеме или схеме первично-вторичных колец.

Есть еще один вариант решения — изначально установить оборудование, рассчитанное на меньшее давление. Стоит отметить еще и тот факт, что настенный газовый котел в 1,5-2 раза дешевле аналога — напольного газового.

Твердотопливные

Использование твердотопливного котла отопления составляет всего около 12%. При выборе такого котла предпочтение следует отдавать высококалорийному топливу. Например, антрацит или пеллеты (топливные гранулы). Обвязка напольного твердотопливного котла, подразумевает подключение 2-х контуров — большого и малого. Для нагрева теплоносителя, в небольшом объеме и обогрева помещения по большому контуру. Непосредственно сама обвязка твердотопливного котла — это и есть малый контур. Благодаря ей, есть возможность регулирования температуры и подбора желаемого режима отопления.

Электрокотлы

Еще один вид — электрокотлы. Их использование составляет около 30%. Обвязка электрокотла выполняется аналогично обвязке газового котла отопления. Однако есть и некоторые отличия в установке электрокотла отопления: можно с принудительной, а можно с естественной циркуляцией. Оборудование монтируется в низшую точку системы, а нагнетающая труба должна быть приподнята над отопительным прибором на минимально допустимую высоту. Необходимо предусмотреть заземление отопления. При выборе котла необходимо уделить внимание на его стойкость к перепадам напряжения электричества.

Правильно выполненная обвязка электрокотла, позволит создать одинаковую температуру на входе и выходе системы. Для использования электрокотла отопления понадобятся: котел отопления, теплоноситель, трубы и другие сопутствующие элементы. Это могут быть, например, манометр, шаровые краны, вентили, муфты, хомуты и другие.

После соблюдения всех правил в устройстве отопления своими руками система будет служить долго и верно. Рекомендуется не тратиться на дешевые подделки. Ведь от качества оборудования зависит и качество его работы.
