Виды схем обвязки твердотопливных котлов

Любой отопительный агрегат – это лишь устройство, которое нагревает теплоноситель. Как правило, практически 99% существующих котлов любого типа имеют высокий уровень КПД. А вот обвязка твердотопливного котла играет роль – настолько эффективной будет теплоотдача и, соответственно, настолько комфортно будет себя чувствовать человек в доме. Поэтому и возникают споры о том, какая схема обвязки наиболее оптимальна и при какой будет максимально высокий уровень теплоотдачи.

Качественное выполнение монтажа системы котла на топливе твердого типа позволит:

1. Обеспечить равномерную циркуляцию теплоносителя по системе (если речь не идет о принудительной циркуляции посредством насоса).
2. При превышении установленного давления в системе обеспечить безопасность как для человека, так и для агрегата.
3. Способствовать удалению воздуха из системы.
4. Установить несколько контуров, каждый из которых будет иметь свою рабочую температуру.

Виды схем

На сегодняшний день существует несколько схем обвязки. Говорить о том, какая обвязка твердотопливных котлов лучше или эффективнее, можно лишь после детального анализа особенностей конструкции отопления. К примеру, наипростейшая схема – это подключение котла к гравитационной системе. Такая схема довольно проста, но обеспечивает не только высокий уровень КПД, но и главнейшее в работе – безопасность.

Подключение котла к гравитационной системе

При такой схеме обязательным является наличие в схеме расширительного бака открытого или мембранного типа. В первом случае огромную роль играет месторасположение бака, а во втором – наличие предохранительного клапана.

Обвязка твердотопливных котлов по этой схеме очень проста, но плохо контролируема. Постоянное слежение за топливом и большой его расход требует усовершенствования конструкции.

Схему можно «обхитрить», если в систему врезать термический вентиль трехходового типа. В таком случае заданная температура теплоносителя будет поддерживаться благодаря смешиванию воды с обратки к подачи. Возможно конструктивное решение с насосом, термоэлементом или при использовании маломощных твердотопливных котлов.

Вентиль устанавливают на обратном ходе теплоносителя и когда температура теплоносителя подымается выше нормы, то автоматика перекроет доступ к смешиванию.

Немаловажным моментом является насос в системе. Поскольку он работает от сети, то следует следить за ее наличием. К примеру, теплоаккумулятор решает проблему внезапного отключения насоса.

Схема обвязки твердотопливного котла может быть представлена разными вариантами исполнения, но некоторые особенности являются общими.

Нюансы при выполнении обвязки

Обвязка твердотопливных котлов должна выполняться с учетом следующих рекомендаций:

• Все соединения должны выполняться должным образом.
• Наиболее популярны схемы с двумя контурами.
• Применение труб из горячих материалов запрещено. Обвязка полипропиленом возможно только в случае применения сертифицированного товара.
• Регулярное техническое обслуживание позволит содержать систему в исправном состоянии.
• Теплоноситель должен быть чистым, чтобы избежать преждевременной порчи труб.
• Правильно и грамотно выполненная обвязка только тогда будет считаться эффективной, когда правильно рассчитана мощность твердотопливного котла.
• Воздухоотводчик позволит избежать завоздушивания системы.
• Для предотвращении течи на соединениях лучше применять паронит.
• Естественный ход теплоносителя лучше применять для небольших по площади помещений.
• Размеры расширительных баков всегда имели значение – чем масштабнее обвязка, тем больше габариты бака.
• Качество всех применяемых узлов, деталей и элементов определяет общее качество обвязки. Низкокачественные детали – осмысленный шаг к напрасной трате в будущем.
• Обвязка твердотопливных котлов должна учитывать межсезонный период, чтобы избегать перегрева помещений.

Котлы Stropuva (Стропува) и Viadrus (Виадрус)

Обвязка твердотопливных котлов этих марок принципиально отличается от обвязок котлов других производителей. Котлы этих марок отличаются длительным горением одной подкладки топлива и огромной мощностью, а поэтому можно выполнить обвязку, которая будет питать не только систему обогрева, но и бойлер, теплый пол и резервный котел.

Для такой обвязки используются: предохранительные клапана, воздухоотводчики, балансовые краны, тройники, муфты, ниппели, шаровые краны, термостатические клапана и насос для циркуляции.

Конструкция котлов Stropuva

Схема обвязки твердотопливного котла этих фирм усовершенствовалась многими и уже присутствует в нескольких вариациях. Видео или фото, представленные в интернете, дают все существующие примеры, ведь секретов из обвязки никто не делает – все уже давно известно.

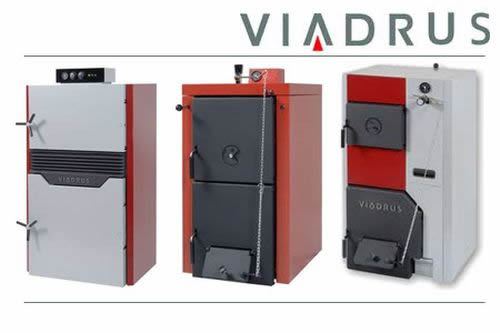

Котлы Viadrus (Виадрус)

Важно понять, что котлы на твердом топливе требуют своевременного контроля со стороны владельца. Поэтому грамотность при монтаже позволит несколько облегчить эксплуатацию таких котлов, что повысит уровень комфорта при использовании.
