Однотрубная система отопления частного дома
При подготовке отопительной системы в частном доме часто возникает вопрос: какую систему отопления выбрать? Среди схем отопления выделяют: двухтрубная и однотрубная. Самостоятельно проще собрать однотрубную систему, такая схема самая простая и надежная, к тому же понадобится минимальный ассортимент запорной арматуры. Итак, при создании такой отопительной схемы используется котел, трубы и в качестве наполнителя системы — вода. Принцип работы однотрубной системы

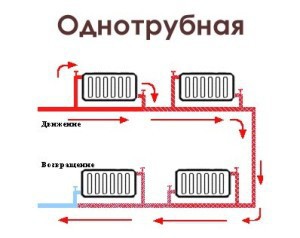

Центральным местом в сборке конструкции является котел (газовый или твердотопливный), он осуществляет подогрев теплоносителя (воды) и он поступает в радиаторы отопления. Двигаясь по ним, температура теплоносителя снижается и по обратной трубе он возвращается в котел. И цикл опять повторяется. При сборке данной системы следует понимать, что, попадая в первый радиатор, температура теплоносителя имеет высокий показатель, далее он попадает во второй, в третий Преодолеть такие колебания поступающей воды можно двумя способами:
Указанные способы сами по себе затратные и экономически не выгодные, они ведут к удорожанию системы отопления. Существует и другой более экономный способ распределения горячей воды по трубам:
Монтаж коллектора тоже имеет свои особенности. При проведении отопительной системы в одноэтажном доме, где потолки не очень высокие — он работать не будет, и все усилия по его установке будут напрасными, это касается высоты менее 2,2 метра.
При обустройстве отопительной системы в двухэтажном доме, такая особенность автоматически отпадает. Коллектор — ровная прямая труба, отходящая от котла и поднятая до самой верхней точки водоотдачи. Чем выше будет она поднята, тем бесшумнее и эффективнее будет функционировать — скорость движения воды будет достаточной для быстрого протока по трубам. К верхней точке следует подключить и расширительный бачок. Он применяется в качестве стабилизатора и контролирует увеличение объема теплоносителя. Увеличенный, при нагреве, объем воды попадает в расширительный бачок и решается проблема перелива, при понижении температуры объем воды уменьшается и опускается в систему. Специфика такой конструкции заключается в том, что однотрубная система не имеет трубы обратного действия, по которой бы вода возвращалась к котлу. Обраткой при такой разводке считают вторую половину магистральной и единственной трубы. Положительные стороны однотрубной системыПреимущества однотрубной системы отопления:
Минусы однотрубной системыПри наличии большого количества преимуществ однотрубной системы, следует отметить и некоторые неудобства:
Особенности монтажа однотрубной системы
При монтаже следует знать некоторые особенности строения системы и строго их соблюдать.
Установлен циркуляционный насос должен быть всегда перед котлом, учитывая его специфику — он нормально работает при температуре не выше 40 градусов. Разводка системы может выполнять двумя способами:
При горизонтальной разводке используется минимальное количество труб, и подключение приборов выполняется последовательно. Но такому способу подключения свойственны воздушные пробки, и отсутствует возможность регулирования теплопотока. При вертикальной разводке трубы прокладываются по чердачному помещению и от центральной магистрали отходят трубы, ведущие к каждому радиатору. При такой разводке вода поступает к радиаторам одинаковой температуры. Свойственна вертикальной разводке такая особенность — наличие общего стояка для целого ряда радиаторов, вне зависимости от этажа. Ранее эта система отопления была очень популярна, ввиду экономичности и простоты монтажа, но постепенно, учитывая, возникающие нюансы во время эксплуатации, стали от нее отказываться и в данный момент она очень редко применяется для отопления частных домов. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
