Особенности АГВ отопления

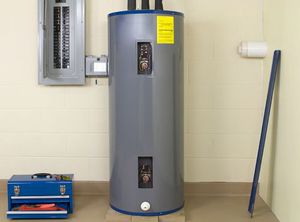

АГВ (автономные газовые водонагреватели) предназначены для обогрева индивидуальных или малоэтажных строений при наличии газового снабжения. При этом многие модели АГВ используются также для организации индивидуального горячего водоснабжения с одной или несколькими точками отбора горячей воды. Рассмотрим подробнее состав и особенности системы АГВ, а так же функциональные параметры отопительных устройств.

Состав системы АГВ

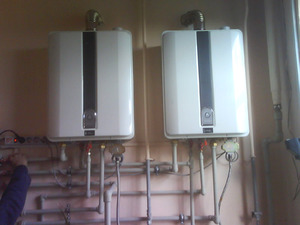

Система АГВ для устройства отопления состоит из следующих основных элементов:

• котел АГВ;
• трубопроводы;
• обогревающие элементы (радиаторы, регистры);
• расширительный бачок, который монтируется выше всех остальных элементов (необходим при запуске системы отопления АГВ).

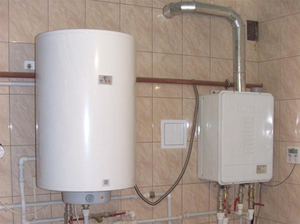

Основу АГВ представляет котел АГВ. Представляет собой бак, вмонтированный в железный кожух, внутри которого монтируется труба для сжигания газа. Он похож на самовар. Сгораемый газ нагревает воду, протекающей внутри бака. Продукты сгорания газа через дымовую трубу выбрасываются в атмосферу.

Нагретая вода попадает в отопительную систему, где в соответствии с известными законами физики — горячая вода легче холодной — она по трубопроводам попадает в нагревательные радиаторы. Там, отдав тепловую энергию, она охлаждается и вновь поступает в АГВ для нагрева. Таким образом получается замкнутый контур, по которому самотеком течет теплоноситель. Его движущей силой является разница высот между нагревательным (АГВ) и охладительными приборами (радиаторы). Чем больше эта разница, тем интенсивней циркуляция воды. Такая система обогрева носит название термосифонной или системой с естественной циркуляцией теплоносителя.

Однако в последнее время все чаще стали применяться системы обогрева с принудительной циркуляцией воды. В этом случае на выходе из АГВ в трубопровод монтируется циркуляционный насос, что позволяет значительно увеличить скорость циркуляции воды и, как следствие, уменьшает время на обогрев помещений при заданной температуре и расход потребляемого газа. При этом используется автоматика, которая поддерживает заданные параметры и следит за выполнением основных требований техники безопасности (отключение подачи газа при уменьшении давления воды в магистрали или затухании горелок).

Достоинства и недостатки АГВ

Как любое и устройство, АГВ также имеет свои достоинства и недостатки. Основными его преимуществами являются:

• надежность и безопасность при эксплуатации;
• независимость от электропитания;
• возможность автоматизации отопления;
• применение различных способов монтажа (настенные или напольные);
• простота конструкции, что позволяет качественно и надежно обслуживать оборудование;
• небольшая стоимость и экономичность при эксплуатации.

Выделяют два основных недостатка:

• некоторая массивность оборудования, которое занимает около 1 м³. Поэтому зачастую АГВ монтируются в отдельном помещении.
• ухудшение дизайна отапливаемых помещений (трубы, радиаторы или регистры), что заставляет применять дополнительные элементы при обустройстве интерьера.

Критерии выбора котлов АГВ

Поскольку основным элементом системы АГВ отопления является котел, то его выбор является определяющим. При этом необходимо учитывать следующие обстоятельства:

• обогреваемая площадь;
• климатические условия нахождения строения;
• возможные теплопотери, которые зависят от примененных материалов при постройке строения.

Обогреваемая площадь определяет мощность котла АГВ, стандартные значения которой изменяются от 11,6 кВт до 16 кВт, 17,4 кВт, 23,2 кВт, 29 кВт, 35 кВт и т. д. Расчет при этом простой: 1кВт мощности котла на 10м² площади строения.

Если строение находится в холодных климатических условиях или при его постройке были применены материалы с высокими теплопотерями, то к исходной мощности котла необходимо добавить как минимум 25% мощности.

До недавнего времени наиболее широко применяемыми котлами были агрегаты АГВ-80 и АГВ-120, характеристики которых приведены в таблице 1. В них применен принцип естественной циркуляции воды. Выпускаются они двух типов:

• одноконтурные (применяются только для обогрева);
• двухконтурные (кроме обогрева позволяют организовать горячее водоснабжение).

Технические параметры котлов АГВ

В настоящее время широкое распространение получили агрегаты типа АОГВ (аппарат отопительный газовый водонагревательный) и АКГВ (аппарат комплексный газовый водонагревательный), которые пришли на смену АГВ-80 и АГВ-120. Наибольшее распространение получили модели АОГВ-17,4−3 (рассчитан на обогрев помещений площадью 100 — 140 м²) и АОГВ-23,2−1 (рассчитан на обогрев помещений площадью 140 — 200 м²). Самым совершенным считается аппарат АКГВ-23,2−1, позволяющий обогреть помещение площадью 140 — 200 м², а также организовать горячее водоснабжение.

Как правило, жильцы выбирают двухконтурные агрегаты. При всех их достоинствах (отопление и горячая вода, дешевизна, экономичность) у них есть один недостаток — необходимость электричества 220 В.

У людей со средним и выше достатком все более широкой популярностью пользуются котлы АГВ производства известных иностранных фирм:

• BAXI и FERROLI (отличаются дизайном и заданием параметров электронным способом);

• RINNAI (японское качества и надежность, простота и удобство эксплуатации);

• ANIERIA (корейские котлы эконом-класса, высокая надежность, относительная дешевизна).

Хотя импортные агрегаты отличаются большим, чем отечественные, КПД, все они требуют подключения электричества. Для российских условий при частом отключении электричества, особенно в дальних районах, это обстоятельство зачастую становится решающим при выборе котла.

Еще одним существенным фактором, влияющего на выбор модели котла, является его цена и стоимость эксплуатации. Наши котлы дешевле на несколько тысяч рублей и их эксплуатация обходится в среднем на 35% дешевле. Поэтому большинство потребителей отдают предпочтение изделиям отечественного производства.

Поскольку газ на сегодняшний день является наиболее доступным и дешевым энергоресурсом, то и обустройство обогрева помещений с применением АГВ находит все большее распространение. При этом немаловажное значение имеет автономность и относительная дешевизна эксплуатации оборудования.
