Монтаж открытой системы отопления

Большинство загородных домов обогреваются при помощи водяного отопления. Для этого возможно использовать исключительно котлы, работающие на одном из следующих видов энергии: электричество, газ, твердое или жидкое топливо. Из-за того, что чаще других используется схема с естественным движением теплоносителя, для использования рекомендуется открытая система отопления.

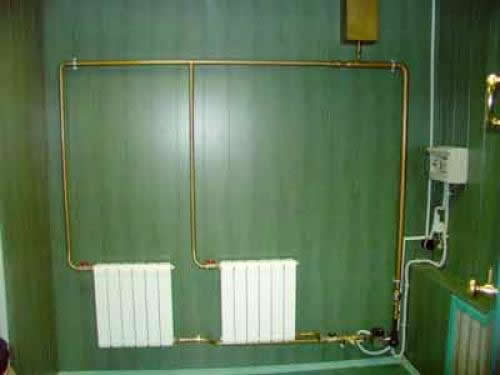

Открытая однотрубная система отопления

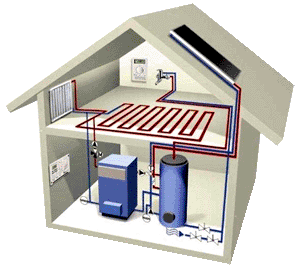

Система отопления работает по принципу замкнутого цикла движения воды. Сама система отопления состоит из следующих частей:

• отопительное устройство;
• источник тепла;
• трубопровод.

Когда используется открытая система отопления, требуется минимальное пространство для монтажа всех частей системы. Это позволяет существенно экономить время на монтаж устройства отопления и средств на приобретение дорогостоящих агрегатов.

Как работает открытая система отопления

Принцип движения теплоносителя в системе заключается в том, что существует разница в плотности горячей и холодной воды. Сама структура системы довольно проста и состоит из следующих основных элементов:

1. Стальной или чугунный радиатор.
2. Один из видов котлов отопления — газовый, твердотопливный, дизельный и т. д. Выбрать для себя нужно оптимальный вариант.
3. Расширительный бачок — чаще всего из стали.
4. Трубопровод.

Принцип работы такой отопительной системы довольно несложен, в основе его лежат обычные законы физики. После того как вода нагреется в котле, она под высоким давлением поступает по трубам в зоны, где давление значительно ниже. Когда она пройдет по всем радиаторам, вода поступает обратно в котел. Из-за того, что при нагреве вода, как и все другие вещества, расширяется, необходим специальный расширительный бачок. Он компенсирует излишки теплоносителя. Для этого бачок должен быть обязательно герметичным. Помимо этого, не стоит забывать о врезном кране. Он необходим для того, чтобы удалить воздух из системы.

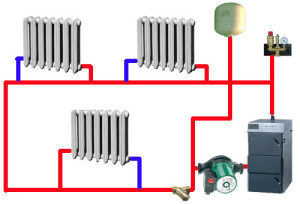

Схема открытой системы отопления

Вся схема работы может быть условно подразделена на 2 части:

1. Нагревание воды и ее движение по трубам.
2. Так называемая “обратка”, охлаждение воды и ее возвращение в котел.

У всей конструкции есть некоторые особенности:

• чем больше будет диаметр трубопровода, тем лучше будет циркуляция воды;
• сам расширительный бак должен располагаться выше по уровню других частей отопления;
• вода имеет свойство испаряться, поэтому следует время от времени следить за уровнем воды;
• вода — наиболее предпочтительный энергоресурс для отопительной системы, нежели остальные.

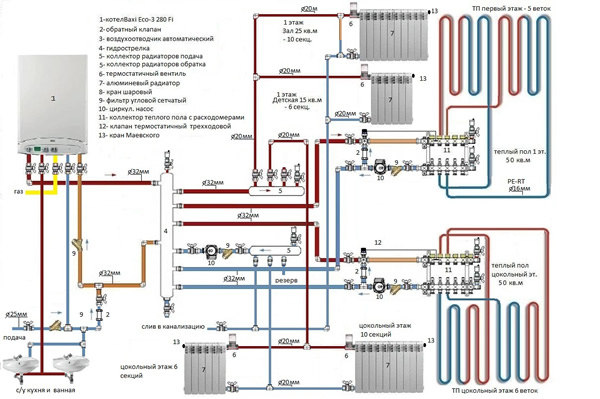

Полная схема открытой отопительной системы

Преимущества использования открытого типа

Существует ряд преимуществ открытой системы перед закрытой. Простота конструкции — из-за ее свойств не требуется подключать систему к электросети. Быстрый запуск — очень легко использовать такую систему, так как ее можно включить в любое время и точно так же отключить. Для этого нужно всего лишь включить котел и система отопления начнет работать.

Легкость в обслуживании — во время эксплуатации такой отопительной системы не требуется дорогостоящего обслуживания. Это объясняется тем, что данная конструкция крайне проста и состоит она из нескольких составных деталей.

Открытая система с естественной циркуляцией

Низкая себестоимость комплектующих — цена на детали довольно невысока, поэтому приемлема практически для каждого.

Более длительный срок эксплуатации — за счет отсутствия насоса данная открытая система отопления прослужит дольше, так как большинство поломок связаны именно с неисправностями насоса.

Отсутствие шума в помещении — опять-таки из-за отсутствия циркулярного насоса нет шума в помещении от работы котла.

Некоторые недостатки

1. Сложности при монтаже — из-за того, что необходимо рассчитывать самостоятельно угол наклона горизонтальных участков труб, монтаж системы слегка осложнен.
2. Ограниченность трубопровода — из-за отсутствия циркулярного насоса длина трубопровода не должна превышать 30 м. Однако такая отопительная система рассчитана на небольшие участки и дома, поэтому этой длины будет более чем достаточно.
3. Требуется самостоятельно контролировать уровень воды в расширительном баке.
4. Требуется больше времени на то, чтобы нагреть воду в котле.

Так что прежде, чем приобретать какую-либо систему отопления, необходимо тщательно изучить все ее достоинства и недостатки.

Система отопления открытого типа: особенности

У открытой системы есть несколько особенностей, которые служат на пользу обслуживания.

Когда теплоноситель нагревается до высокой температуры, то он на выходе из котла стремится вверх, так как выталкивается более холодной водой. За счет этого циркуляция воды происходит значительно быстрее.

Помимо этого, нужно обязательно учесть расширение химических элементов, а именно то, что при нагревании вода, как и другие вещества, имеет свойство расширяться. Излишки воды, которые образуются при этом, не уместятся в радиаторы и котел; для этого существует специальный расширительный бак. Именно в него поступают все излишки воды, которые образуются при испарении и расширении. После остывания вода вновь конденсируется и поступает обратно в отопительную систему.

Расширительный бак открытой системы отопления

Далее нужно учесть расположение расширительного бака. Его необходимо размещать так высоко, как это возможно. Для этого отлично подойдет неотапливаемый чердак. Помимо этого, необходимо отметить, что этот самый бак не закрывается ничем сверху. Это позволяет воздуху свободно попадать в бак и охлаждать излишки воды. Именно поэтому такая система отопления и называется открытой.

Данная система отопления имеет один небольшой недостаток — это медленный процесс естественной циркуляции. Вследствие чего необходимо следить за тем, чтобы процесс нагрева происходил так же медленно.

Категорически нельзя нагревать воду в котле до 100ºС. Иными словами, нельзя допускать, чтобы вода в котле кипела. Это приводит к разрушению коммуникаций котла, а как следствие — и к его поломке.

В зимнее время года, когда отопление не используется, необходимо сливать всю воду из системы. В противном случае произойдет замерзание коммуникаций или даже трещины на котле. В любом случае это чревато поломками.

Котлы газового отопления

Требования к монтажу

Независимо от того, будь это открытая или закрытая система отопления, необходимо прежде всего изучить требования к монтажу системы. Из-за большого количества особенностей и недостатков открытой отопительной системы нужно учесть следующие требования:

1. Источник тепла (котел) необходимо устанавливать в самой нижней точке системы, а расширительный бак — в самой верхней. Такое наличие разницы в высоте позволяет создать наилучшее давление.
2. Должно быть минимум поворотов и креплений трубопровода: во-первых, это объясняется ограниченностью в метраже, а во-вторых, способствует лучшему давлению в системе.
3. Стояк должен быть максимально высоким — это позволяет создать разницу в давлениях.
4. Диаметр труб на выходе должен быть самым большим — порядка 40-50 мм, а в конце подачи — меньше 25-30 мм. Это создает разницу в давлении.
5. Монтировать горизонтальные трубы нужно строго под наклоном.

Что касается площади обогрева помещения, то подобная система способна обогреть дом площадью до 150 м². Помещения большей площади отапливать с помощью открытого типа отопления невыгодно, да и не целесообразно. Для этого лучше подойдет закрытая система отопления.

Открытую систему целесообразно монтировать на дома до 150 кв.м

Необходимые инструменты и материалы

Как известно, для того чтобы правильно выполнить работу, нужно перед этим подготовить все необходимое. Для монтажа потребуется:

1. Перфоратор.
2. Отвертки разного калибра.
3. Строительный уровень.
4. Пакля.
5. Разводные ключи.
6. Дрель.
7. Карандаш.
8. Гидроизоляционный материал.
9. Сварочное оборудование.
10. Уголки.
11. Бечева.

Монтаж своими руками

Расчет мощности. Мощность — это первое, что нужно учитывать при расчетах. Выбрав необходимую мощность, можно тем самым обеспечить комфортные условия для проживания. Нужно рассчитать оптимальную мощность для того, чтобы было не слишком жарко, но в то же время не холодно. Для стандартных помещений с потолками до 3 м идут следующие параметры — 1 КВт мощности на 10 м². Для полноценного расчета потребуется знать, из чего сделан дом, количество окон и т. д. Схема расчета должна быть заранее подготовлена, так как на это потребуется некоторое время.

Помимо этого, немаловажным фактором является топливо для обогрева. Однако здесь все относительно просто. Чаще всего используется вода — наиболее дешевое и доступное топливо.

Время монтажа — нужно заранее рассчитать время, так как схема работы предполагает немалые усилия.

Установить батареи в заранее обозначенных местах — на данном этапе необходимо установить радиаторы отопления во всех комнатах, где требуется.

Наметить в заранее условленных местах крепления — в стенах нужно заранее установить крепления для трубопровода.

За батареей желательно установить утеплитель для того, чтобы тепло не уходило из дома, а напротив, отражалось обратно. Делается это чаще всего из фольги.

Установить котел и расширительный бак. Рассчитать угол наклона стояка.

Установить стояк.

Подключить трубопровод к котлу и радиаторам отопления — важно учесть, что подключение должно осуществляться от котла к радиаторам, а не наоборот.

Таким образом, получится надежная отопительная система, которая будет служить при грамотной эксплуатации долгие годы.
