Водяное отопление с нижней разводкой: особенности технологии монтажа

Водяное отопление частного дома или загородного коттеджа требует грамотного подхода к планированию. Сегодня все большей популярностью пользуются схемы с нижней разводкой стояков. Нижняя разводка – это такая организация системы отопления, при которой трубы, подводящие подогретый теплоноситель к радиаторам и отводящие его в остывшем виде, находятся на уровне пола или скрыты в напольном покрытии. Система отопления с нижней разводкой может быть однотрубной и двухтрубной. Поговорим о каждой из них.

Однотрубная схема отопления с нижней подводкой стояков

Однотрубная система отопления

Однотрубная система работает по следующему принципу: оба стояка (и подача, и «обратка») находятся в подвальном помещении. Подача подключается к основной линии снизу. Если здание многоэтажное, то прямой стояк доставляет горячий теплоноситель на каждый этаж, где происходит распределение тепла по радиаторам. После этого остывший теплоноситель спускается вниз по обратному стояку и возвращается в котел. В процессе циркуляции теплоносителя в систему неизбежно попадает воздух. Он выводится через специальные клапаны в нагревательных элементах на верхнем этаже. Степень нагрева батареи регулируется при помощи терморегулятора.

Однотрубная система отопления привлекательна и экономически, и эстетически. Для подключения радиаторов с нижней разводкой потребуется меньше материалов, и выглядят такие батареи более аккуратно. Недостаток состоит в сложности регулировки нагрева отдельного элемента системы без изменения температуры во всей магистрали. Но даже эту проблему можно решить самостоятельно.

Байпас в однотрубной схеме: что это такое и какие функции он выполняет?

В батареях, к которым стояки подводятся снизу, их верхняя часть может нагреваться меньше, чем нижняя. Этот недостаток можно устранить при помощи байпаса – приспособления, замыкающего циркуляцию теплоносителя в радиаторе. Иными словами, байпас – это отрезок трубы, который соединяет стояки таким образом, что горячая вода из подачи сразу попадает в «обратку». Такая мера особенно оправдана в тех случаях, когда в помещении становится слишком жарко.

Байпас для системы отопления

Байпас можно сварить самостоятельно из остатков труб или купить готовую деталь. Намного важнее то, что диаметр байпаса должен быть меньше диаметра стояков, иначе теплоноситель не будет распределяться между этим устройством и радиатором, а в полном объеме будет сразу попадать в обратку. Разница диаметров байпаса и стояков должна составлять 1 размер.

Для достижения максимального эффекта байпас следует устанавливать как можно ближе к радиатору, а непосредственно перед входным отверстием крайней секции батареи монтируется терморегулятор, который сделает процесс управления теплоотдачей еще более удобным.

Таким образом, нижняя однотрубная разводка, при всей ее сложности особенно в условиях одноэтажного загородного дома может стать удобным и экономичным способом организации системы отопления, если проявить хозяйскую смекалку и усовершенствовать ее исходя из конкретных потребностей помещения.

Монтаж однотрубной системы

Схема установки однотрубной системы с нижним подведением труб к батареям включает такие обязательные этапы, как установка котла и расширительного бачка, монтаж труб и нагревательных элементов, подключение магистрали к водопроводу и к источнику подачи энергоресурса (электричеству или газу).

Установка котла

Котел должен располагаться в углублении, но это вовсе не означает, что его нужно устанавливать в подвальном помещении. Достаточно будет небольшого кармана в полу с бетонной стяжкой для выравнивания и оформлением керамической плиткой из эстетических соображений.

Большинство отопительных котлов требует возведения дымохода. Схема конструирования дымохода подразумевает подбор трубы необходимого диаметра, ее монтаж на крыше, отделка места стыка огнеупорным материалом, теплоизоляция, а также присоединение к котлу при помощи трубы из гофрированного металла.

Важно: непосредственно к котлу можно присоединять только металлические трубы, способные выдержать воздействие высоких температур.

Расширительный бачок

Этот элемент устанавливается на высоте около 3 метров так, чтобы он являлся самой высокой точкой отопительной системы.

Трубы и радиаторы

Трубы следует монтировать с минимальным количеством изгибов, чтобы не затруднять естественную циркуляцию теплоносителя. В условиях однотрубной системы это особенно важно. Концы стояков подачи и обратки присоединяются к соответствующим участкам котла. Рекомендуется использовать фильтры, чтобы котел не засорялся ржавчиной и другими примесями, которые могут попадать в воду в процессе ее прохождения по трубам.

На этом же этапе монтируются краны и воздушные клапаны Маевского.

Радиаторы крепятся на стену под подоконником при помощи специальных дюбелей. Расстояние от пола/стены/подоконника до батареи должно составлять соответственно 10-12/2-5/10 см.

Завершающий этап монтажа однотрубной системы отопления подключение котла к водопроводу и пробный пуск оборудования, призванный выявить возможные недочеты и участки негерметичного соединения элементов.

Двухтрубная схема

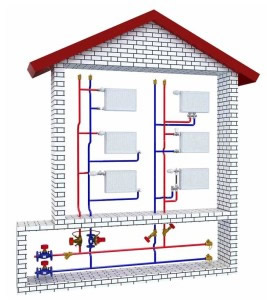

Двухтрубная система отопления

Двухтрубная система отопления с нижней разводкой отличается от верхнего подведения стояков тем, что обе трубы (и подача, и «обратка») располагаются внизу. Горячий теплоноситель движется по прямому стояку снизу вверх, проходит через все батареи и по обратному стояку возвращается в котел. Двухтрубная схема может содержать один или несколько контуров, обеспечивать попутное или тупиковое движение воды по трубам подачи и «обратки».

Двухтрубная схема отопления с естественной циркуляцией и нижней разводкой стояков используется нечасто, так как большое число конечных радиаторов требует установки такого же большого числа воздушных клапанов, а спуск воздуха из батарей вручную – это процесс трудоемкий и утомительный. Решить проблему попадания воздуха в магистраль через расширительный бачок помогает закольцовка стояков подачи специальными воздушными трубопроводами, но тогда теряется весь смысл применения именно нижней подводки, ведь количество стояков на стенах не уменьшается, а только увеличивается.

Требования к организации двухтрубной системы с нижней разводкой

Обязательные составляющие элементы такой магистрали – это:

• котел;
• батареи;
• соединительные трубы;
• расширительный бачок;
• насос;
• устройства регулировки (манометр, устройство балансировки, автовоздушник);
• прочая фурнитура (вентили, термостатический и предохранительный клапан, трубопроводные фильтры).

Двухтрубная система отопления

Расширительный бак должен располагаться на пике – самой высокой точке отопительной системы. Если в доме есть центральный водопровод, то расширительный бачок можно совместить с емкостью подачи воды в магистраль. Главное условие для эффективного использования бачка – это легкий доступ к нему, поэтому вовсе не обязательно помещать его на чердаке, как это происходит во многих частных домах. Кроме того, бачок должен монтироваться в нехолодном помещении.

Для естественной циркуляции необходимо создать уклон труб из расчета 10 см на 20 погонных метров.

Если входная дверь становится препятствием для монтажа стояков, можно организовать два колена. При этом разводка оборудуется от пика магистрали.

Еще одно важное требование для эффективной работы двухтрубной теплотрассы – использование труб разного диаметра, призванное обеспечить движение теплоносителя не только по малому кругу (котел – ближний радиатор – котел), но и по более протяженным.

В длинные магистрали целесообразно включить электрический насос высокой производительности. Он будет ускорять циркуляцию воды, а значит, и теплоотдача батарей будет выше.

Решающее значение при проектировании двухтрубной системы отопления имеет грамотный гидравлический расчет, главная функция которого – определить необходимое количество радиаторов для эффективного обогрева дома, диаметр стояков и возможные теплопотери.

Последовательность действий при установке водяного отопления с двухтрубной нижней разводкой

Все начинается с выбора энергоресурса. Если использовать в одной и той же схеме газовый котел в качестве основного, а электрический или работающий на твердом топливе – в качестве запасного, то можно сделать систему отопления энергонезависимой.

Далее следует обратиться в компетентный орган для разработки и утверждения проекта. Только после оформления всей необходимой документации и приобретения оборудования и расходных материалов начинается монтаж системы отопления.

Оснащение котельной

Котельная должна быть достаточно просторной, с высоким потолком и хорошей вентиляцией. Участки стен и пола, находящиеся в непосредственной близости от котла, облицовываются огнеупорными материалами.

Котел устанавливается согласно инструкции по эксплуатации. Дымоход выводится на улицу через специальное отверстие.

Коллекторный шкаф

Этот элемент представляет собой отделение, внутри которого будет располагаться насос, распределительный коллектор, регуляторы и счетчики.

Монтаж труб

Трубы устанавливаются по возможности ровно, без изгибов. При необходимости в стенах делаются отверстия, которые впоследствии аккуратно замазываются цементным раствором. Для соединения труб используется сварка (металл) или специальный утюг (полипропилен).

Установка батарей

Нагревательные элементы располагаются под подоконником. Требования по монтажу относительно стены, пола и подоконника такие же, как и при обустройстве однотрубной системы. Длина радиатора (количество секций) по возможности должна соответствовать ширине оконного проема. На участках ввода и вывода теплоносителя монтируются краны-терморегуляторы.

Завершающий этап монтажа водяного отопления с нижней разводкой – опрессовка. Первый запуск котла производится только в присутствии сотрудников профильной службы.
