Схема подключения водонагревателя к электросети

Прежде всего, необходимо выбрать модель бойлера, исходя из тех целей, которым он будет служить. Собираетесь вы его использовать целые год или сезонно, будете ли вы с помощью нагретой бойлером воды принимать ванну, или вам достаточно будет принять душ и вымыть руки. В последнем случае, возможно, вам достаточно будет прибора меньшей мощности. Также существуют компактные приборы небольшой мощности, пригодные для крепления под раковиной, для чего отверстия для подключения к водным коммуникациям сделаны в верхней части бойлера.

Подключение водонагревателя к сети требует внимания

Водонагреватель – прибор серьезный, его установка и подключение требуют особого внимания. Прежде всего, нужно правильно выбрать место и схему установки бойлера. Как правило, водонагреватель устанавливают в ванной, где его проще всего подключить к системе водоснабжения. Однако следует учесть немалые габариты бойлера, вряд ли он будет уместен в совмещенном санузле малогабаритной квартиры.

Монтаж водонагревателя

• Определившись с местом и схемой установки водонагревателя, в котором заранее подготовлены розетка электропитания и выводы водоснабжения, размечаем на нужной высоте место для крепления монтажного кронштейна, который также поставляется вместе с бойлером.
• Дрелью или перфоратором проделываем в стене отверстия и укрепляем кронштейн.
• Повесив водонагреватель на стену, и надежно укрепив прибор на кронштейне, подключаем к входному отверстию электронагревателя предохранительный клапан, необходимый для сброса избыточного давления воды. Ориентируемся при этом на изображенную на клапане стрелку, показывающую движение воды.
• К предохранительному клапану присоединяем шланг, через который в водонагреватель будет поступать вода. Другой конец шланга должен быть подсоединен к трубе холодного водоснабжения.
• Другой шланг соединяет выходной штуцер бойлера со смесителем.
• Предохранительный клапан присоединяется шлангом к канализационной системе дома или квартиры.
• Перед включением водонагревателя в сеть полностью стравливаем из него воздух, для чего в отключенный водонагреватель запускается вода до тех пор, пока из горячего крана не перестанут выходить воздушные пузырьки. Только после этого водонагреватель можно включать в электросеть.

Подключение водонагревателя к электрической сети

Электронагреватели обладают большой мощностью, поэтому требовательны к электросети. Для подключения электропитания к бойлеру необходимо провести от распределительного щита квартиры отдельный кабель сечением медной жилы не менее 2,5мм, а сам распределительный щит обязательно оснастить прибором УЗО, который убережет жителей квартиры или дома от поражения электрическим током в случае утечки электричества на корпус бойлера. Нередко устройство защитного отключения (УЗО) поставляется в комплекте с самим бойлером.

Устройство защитного отключения для бойлера — это необходимость

Самая простая схема подключения водонагревателя предусматривает подключение прибора в розетку. Водонагреватель в обязательном порядке должен быть заземлен, поэтому для его подключения понадобится трехполюсная розетка. Если водонагреватель установлен в ванной, то розетка обязательно (при подключении на кухне – желательно) должна быть влагостойкой.

Схема подключения бойлера в розетку подойдет только для приборов небольшой мощности. При соединении водонагревателя большой мощности розетка будет сильно нагреваться. В результате соединение вилки с розеткой со временем ослабнет, возникнет зазор между контактами, через который постоянно будет проскакивать искра. В итоге возможно выгорание розетки, выход из строя дорогостоящего бойлера или пожар.

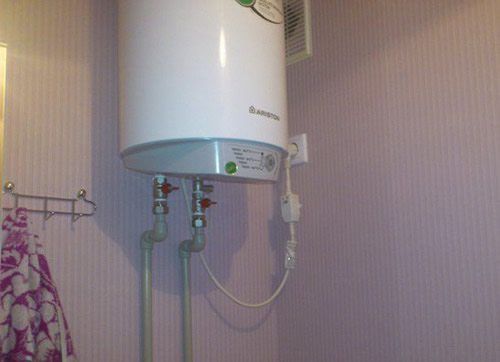

Водонагреватель подключенный через розетку

Кроме того, единственный способ полностью отключить подключенный по такой схеме от сети – вытащить вилку из розетки. Это всегда чревато при отключении приборов большой мощности, а если к тому же дело происходит в помещении с повышенной влажности – опасно вдвойне.

Поэтому правильнее будет максимально вывести соединений электрических кабелей из помещений повышенной влажности, а также свести к минимуму количество этих соединений. Для этого нужно провести кабель из электрического щита прямо к бойлеру без розеток. Желательно выделить для бойлера отдельный распределительный щит, который, разумеется, также будет располагаться не в ванной и не на кухне.

При отсутствии вилки и розетки функция отключения прибора будет возложена на автоматический выключатель (автомат). Заодно автомат убережет водонагреватель от выхода из строя в результате скачков тока в сети. При выборе автомата обязательно следует учитывать, что автоматический выключатель, обслуживающий такие мощные приборы как водонагреватель ни в коем случае не должен обладать излишней чувствительностью, иначе он будет отключаться постоянно. Как правило, для подключения мощных бойлеров используют автоматы, рассчитанные на силу тока 16А.

Автомат защищает от повреждений сеть и электроприборы, людей же защитит устройство защитного отключения (УЗО). Принцип действия этого прибора основан на постоянном сравнении силы тока входящего в защищаемую им сеть с силой тока, выходящего из нее. Если эти две величины не совпадают на значение, большее, чем обычные потери, значит, где то в сети происходит утечка, в лучшем случае через повреждения изоляции, в худшем – через тело человека. Поэтому сила тока, на которую реагирует УЗО, должна быть меньше, чем та, которая способна нанести человеку непоправимый вред. В отличие от автоматов, счет здесь идет на миллиамперы.

Кроме тока утечки, важным показателем УЗО является сила тока сети, на которую рассчитан прибор. Это значение должно быть немного больше чем сила тока автомата, в этом случае при скачке тока в сети автомат отключится раньше, чем УЗО выйдет из строя.

Подведем итог. Для подключения бойлера высокой мощности к электросети нам понадобится:

• распределительный щит (в крайнем случае, можно подключить в общий, но не желательно)
• трехжильный кабель необходимой длины.
• автоматический выключатель, рассчитанный на ток 16А
• устройство защитного отключения с током утечки менее 30мА, рассчитанное на работу в сети с силой тока более 16 А.

Примерная схема подключения бойлера к электросети приведена на рисунке.

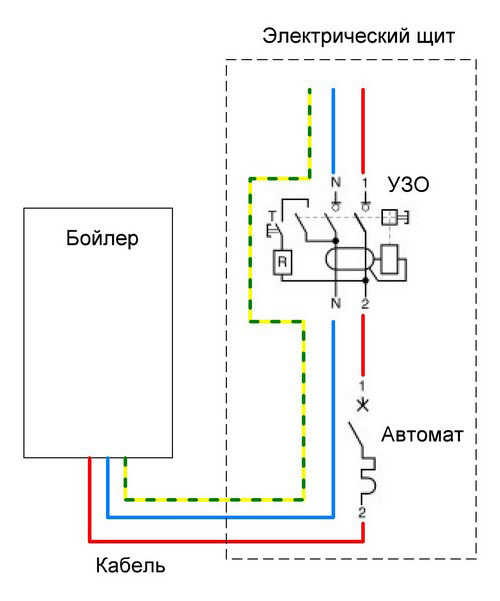

Схема подключения бойлера к электросети

И главное, при подключении такого мощного электроприбора как бойлер, ни в коем случае не игнорируйте правила техники безопасности. Если сомневаетесь в своих силах, не рискуйте, а лучше обратитесь к специалистам.
