Монтаж отопления из полипропиленовых труб

Монтируя систему отопления в квартире, частном доме или на даче своими руками, и выбирая материал для системы коммуникаций, многие все чаще останавливают свой выбор на элементах из термостойкого полимеризированного пластика – полипропилена. В отличие от обычных пластиковых труб, которые можно использовать только для водоснабжения, полипропиленовые обладают способностью выдерживать высокие температуры (до 95 градусов).

Трубы из полипропилена становятся все популярнее

Некоторые модели из полипропилена с толстыми стенками способны противостоять давлению до десяти атмосфер, то есть могут использоваться не только в системе отопления частного дома, но и для многоквартирных высотных домов. Полипропиленовые трубы для отопления привлекают целым рядом важных преимуществ.

• В числе главных преимуществ полипропиленовых элементов схемы отопления можно назвать их высокую степень теплоизоляции. Чтобы убедиться в этом, достаточно сравнить на ощупь металлическую и полипропиленовую трубы. В то время как труба из полипропилена будет чуть теплой, металлической можно обжечься. Таким образом, очевидно, что теплоноситель в металле теряет энергию, не донеся ее до батареи.
• Благодаря коррозионной и химической стойкости полипропиленовые трубы по долговечности намного превосходят металлические.
• Полипропилен обладает высокой технологичностью: для резки достаточно специальных ножниц. Соединение полипропиленовых труб не требует газовой или электросварки, а сварной шов по прочности и герметичности не уступает цельной части. Таким образом, монтаж отопления из полипропиленовых труб нетрудно произвести своими руками, не прибегая к услугам специалистов, а так же приобретению или аренде дорогостоящего сварочного оборудования.
• Благодаря упругости полипропилена (вернее кристаллического сополимера полипропилен-рандом), применяющегося при производстве труб, система отопления может выдержать размерзание, что, увы, нередко случается в частных домах.

Конечно, не обошлось и без недостатков. Главным и, пожалуй, единственным, но значительным недостатком полипропилена является большой коэффициент теплового расширения. Полипропиленовая труба при нагревании на сто градусов способна удлиняться на 15 см на каждый 10 погонных метров. Это значение буквально на порядок больше аналогичных показателей для металлических и металлопластиковых труб. Для того чтобы избежать нежелательной деформации трубопровода, при его укладке делают компенсационные петли и компенсаторы на гибких опорах. Также необходимо при монтаже коммуникаций отопления использовать трубы с армированием.

Деформация труб от высокой температуры

Выбор труб для монтажа системы отопления

Если вы своими руками монтируете систему отопления в квартире, частном доме или на даче, и решили использовать трубы из полипропилена, то особое внимание необходимо обратить на выбор марки изделия.

Для использования в коммуникациях отопительной системы пригодны однородные толстостенные армированные полипропиленовые элементы с рабочей температурой не менее 80 градусов и давлением 6 атмосфер (но не менее рабочего давления всей системы).

Следует также учесть, что сочетание высокой температуры с высоким давлением резко сокращает срок службы, поэтому полипропиленовые элементы целесообразно использовать в системах с рабочим давлением, не превышающим 7 атмосфер.

Полипропиленовые трубы будут оптимальным решением для схемы отопления частного дома, где рабочее давление системы редко бывает высоким, зато свойства полипропилена помогут сохранить целостность системы при размерзании.

Отопление в частном доме

Как уже отмечалось, в системах отопления допускается использование только армированных труб.

Различают трубы с внешним и внутренним армированием. Полипропиленовые трубы с внешним алюминиевым армированием наиболее доступны. Такое армирование практически не влияет на прочность изделия, его назначение – компенсация свойственного полипропилену большого значения термического линейного расширения. Более трудоемким процесс монтажа делает необходимость очищать трубу от внешнего слоя армирования трубу на всю длину контакта с соединительным фитингом. Кроме того возможны механические повреждения внешнего армирующего слоя.

Трубы с внешним алюминиевым армированием

Данного недостатка лишены элементы с внутренним алюминиевым армированием. По остальным показателям изделия с внешним и внутренним алюминиевым армированием практически не отличаются. Их расширение при нагревании на 100 градусов составляет около 5 см на 10 метров трубы. Хоть изделия с внутренним алюминиевым армированием не нуждаются в зачистке, при соединении край их среза подвергают обязательному торцеванию – обработке специальным инструментом, делающей край среза строго перпендикулярным внешней поверхности изделия. Делается это для того, чтобы при соединении слой полипропилена над армирующим слоем мог сплавиться со слоем под ним. В противном случае возможно проникновение воды под высоким давлением между слоями полипропилена, что приведет к образованию пузырей и разрушению трубы.

Трубы с внутренним алюминиевым армированием

Более привлекательными показателями по значениям теплового расширения обладают комбинированные полипропиленовые трубы с полиэтиленовым наполнением. Внутреннее «ядро» такой конструкции составляет слой полиэтилена, покрытый алюминиевым армированием, поверх которого располагается основная полипропиленовая часть.

Лучшими показателями теплового расширения (порядка 1,5 см на 10 м трубы при нагревании на 100 градусов) обладают трубы с внутренним армированием из стекловолокна. Также преимуществом такого типа труб является близость температур плавления полипропилена и стекловолокна. Благодаря этому никакие дополнительные манипуляции с трубами (зачистка, торцевание) при соединении трубы с фитингом не требуется, стекловолокно сплавляется с обоими слоями полипропилена, образуя в месте соединения монолит. Цена таких изделий также максимальна.

Выбор диаметра элементов производится исходя из конкретных условий планируемой схемы отопления. Для выбора диаметра воспользуйтесь таблицей.

Таблица диаметров элементов

Что касается конкретных марок, то при выборе полипропиленовых элементов для отопления лучше не экономить, а купить более дорогие изделия производства Германии или Чехии. Более высокая цена окупится долгим сроком службы. Менее дорогие трубы, например турецкого производства, отличаются низкой культурой изготовления, что проявляется в неравномерной толщине армирующего слоя, смещении этого слоя относительно продольной оси и т.д. Такие дефекты приводят к неравномерному вызванных термическим расширением изделия нагрузок и преждевременному выходу изделия из строя.

Монтаж полипропиленовых труб своими руками

Монтаж отопления из полипропиленовых труб своими руками имеет некоторые специфические особенности, связанные, прежде всего с их соединением. Полипропиленовые элементы схемы отопления соединяются между собой с помощью фитингов – специальных муфт, которые, в зависимости от назначения, могут быть в форме прямой или угловой муфты, тройника, крестовины, переходника для изделий с разными диаметрами и т.д.

Фитинги не имеют резьбы, соединение фитинга с элементом схемы отопления производится методом сварки при температуре 360 градусов. Для этого потребуется аппарат (его нередко называют «паяльником») для сварки полипропилена, который можно купить или взять в аренду. Процесс сварки происходит следующим образом:

• Трубы нарезаются на отрезки нужной длины особыми, специально предназначенными для резки пластика, ножницами.
• Изделия с внешним алюминиевым армирующим слоем зачищаются, с внутренним – торцуются.
• В выключенный сварочный аппарат помещается пара насадок необходимого диаметра.
• Аппарат включается и разогревается до температуры 360 градусов.

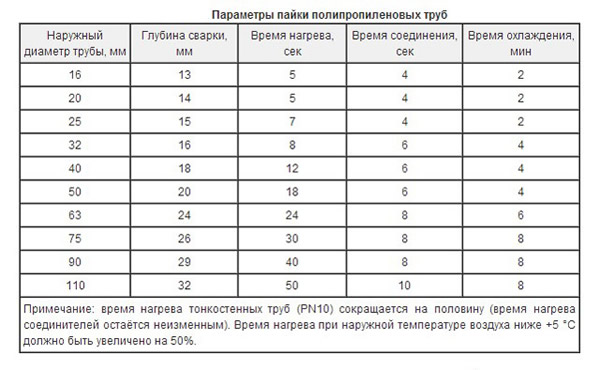

• В насадки одновременно вводятся отрезок трубы и фитинг, которые подлежат соединению и удерживаются в течение необходимого времени. Время, необходимое для достаточного нагрева элементов можно узнать из таблицы.
• После нагрева элементы одновременно снимаются с насадок и соединяются.
• В течение времени, пока элементы остывают, необходимо произвести их центровку. Для этого на изделиях некоторых производителей нанесены специальные маркировочные линии.

Освоить монтаж отопления из полипропилена вполне под силу каждому за считанные дни. Набор необходимого оборудования минимален, цена демократична. При установке системы отопления частного дома полипропилен – ваш выбор.
