Эффективность приточно-вытяжной вентиляции

В процессе своей естественной жизнедеятельности человек непрерывно расходует кислород, насыщая воздух углекислым газом, а также испарениями, частицам пота и т.д. С загрязнением воздуха связана также производственная и хозяйственная деятельность человека. В связи с этим возникает необходимость обеспечения мест жизни и работы людей непрерывным поступлением свежего воздуха, а также отводом воздуха «использованного». Совместить в себе обе эти функции призвана приточно-вытяжная вентиляция.

Вентиляция — важнейшая инженерная система любого здания

Роль естественной приточно-вытяжной вентиляции в квартире выполняют открытые окна и форточки, некоторую помощь которым оказывают вытяжные отверстия кухни и санузла, обеспечивающие местную вентиляцию. Но для квартир большой площади и загородных коттеджей такой вентиляции может оказаться недостаточно. Признаками недостаточной вентиляции помещения являются:

• повышенная относительно естественного фона влажность летом и пониженная зимой
• жирный налет на стенах в кухне
• запотевание стекол
• грибок на стенах в кухне и санузле

В таком случае стоит задуматься об организации принудительной общеобменной приточно-вытяжной вентиляции, так как недостаток вентиляции грозит развитием сердечно-сосудистых заболеваний, обострением респираторных заболеваний, а так же скоплением углекислого и угарного газов, а также токсичных выделений некоторых видов покрытий в количествах, превышающих их предельно допустимые концентрации.

Оконные вентиляторы

Самый доступный, недорогой, простой и даже, можно сказать, кустарный способ организации принудительной приточно-вытяжной вентиляции – купить и установить вентиляторы на форточку и вытяжное отверстие. Затраты на подобную «систему» вентиляции минимальны, работы на пару часов, добиться дополнительного движения воздуха, а значит, сделать воздухообмен более интенсивным, вполне возможно. Монтируется такая «система» обычно на кухне, то есть в помещении квартиры, которое нуждается в наиболее интенсивном вентилировании.

Типичный оконный вентилятор

Но, как обычно и бывает, «в нагрузку» к простоте и низкой цене дается и низкая эффективность. Механизм вентилятора располагается непосредственно в вентиляционном отверстии – вытяжке или форточке, поэтому его размеры, а значит, и мощность имеют естественные ограничения. Но даже в этом случае механизм перекрывает собой значительную часть вентиляционного прохода, значительно уменьшая и без того небольшую интенсивность. Кроме того, полноценно пользоваться такой вентиляцией (вернее приточной ее частью) можно только в теплое время года, зимой вас вряд ли порадует принудительное нагнетание в квартиру воздуха с улицы.

Проветриватели

Более цивилизованным вариантом подобного решения вопроса общеобменной вентиляции является использование проветривателей. Самый простой пассивный проветриватель, по сути – отверстие в стене, соединяющее наружную и внутреннюю вентиляционную решетки. Последняя снабжена декоративным щитком, позволяющим вписать проветриватель в интерьер, а также регулятор притока воздуха, позволяющий полностью перекрыть связь внутреннего пространства помещения с наружным воздухом, например, в холодное время года.

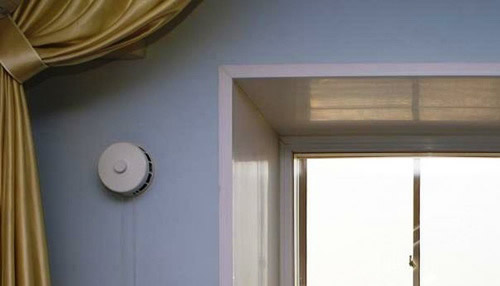

Проветриватель в стене аккуратно вписывается в интерьер

Используются пассивные проветриватели в качестве приточной вентиляции, выход воздуха осуществляется через вытяжные отверстия в вентиляционную шахту. Если расположить внутреннюю решетку проветривателя в зоне действия радиатора отопления, то поступающий воздух сразу же будет включаться в систему циркуляции внутри помещения, что положительно скажется на теплообмене и смешивании воздушных масс.

Более совершенные модели проветивателей оборудованы вентиляторами для принудительной подачи воздуха. Вентиляторы таких проветривателей, как правило, реверсивны, то есть любой из проветривателей может работать в качестве как приточного, так и вытяжного элемента системы вентиляции. Это дает возможность, установив по проветривателю в каждой комнате, по собственному желанию устанавливать любую схему циркуляции воздуха в квартире, не задействуя для выведения воздуха из жилых комнат вытяжные отверстия кухни и санузла, что позволяет отгородить эти помещения с их специфическими запахами плотными дверями.

В спальне и детской можно также установить пару активных проветривателей, значительно улучшив, таким образом, воздухообмен этих комнат.

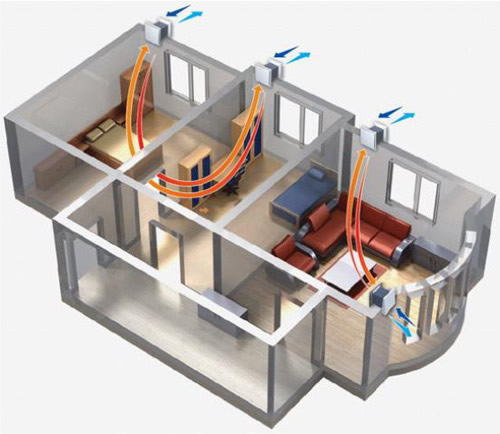

Общеобменная вентиляция квартиры проветривателями

Проветриватели обладают всем тем набором недостатков, что и оконные вентиляторы. Кроме того, сквозное отверстие в стене обязательно будет иметь неблагоприятные последствия для теплосбережения квартиры.

Приточная вентиляционная установка

Гораздо более эффективным вариантом решения вопроса вентиляции является монтаж приточной установки. Приточная вентиляторная установка представляет собой смонтированную в едином шумо- и теплоизолированном корпусе систему принудительного нагнетания, фильтрации и очистки воздуха. Мощность вентилятора в такой установке ограничена только потребностями потребителя, установка монтируется на лоджии или в любом подсобном помещении. Нередко в том же корпусе установлена система подогрева воздуха с помощью электрического калорифера, что в значительной степени решает проблему вентиляции помещений в осенне-зимний период. Кроме того, приточная вентиляторно-калориферная установка является дополнительным источником тепла, наряду с основной системой отопления.

Некоторые модели приточных вентиляторных установок, помимо системы нагреваи очистки воздуха, оснащены также функциями увлажнения, ионизации и обеззараживания (ультрафиолетовая дезинфекция).

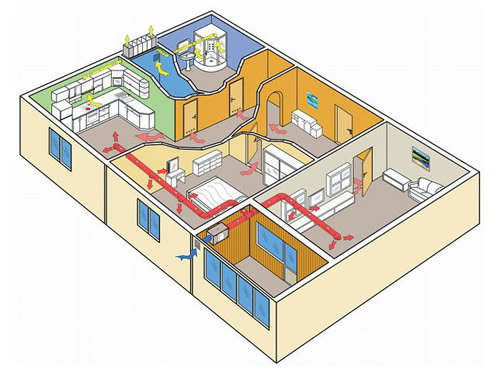

Вентиляция приточной установкой

Использование приточной вентиляторной установки требует значительных материальных вложений: необходим монтаж системы воздуховодов и вентиляционных решеток либо анемостатов, через которые будет осуществляться распределение очищенного и подогретого воздуха от установки в жилые и технические помещения. Поэтому монтаж приточной установки и воздуховодной системы организуют, как правило, в ходе капитального ремонта либо на этапе строительства.

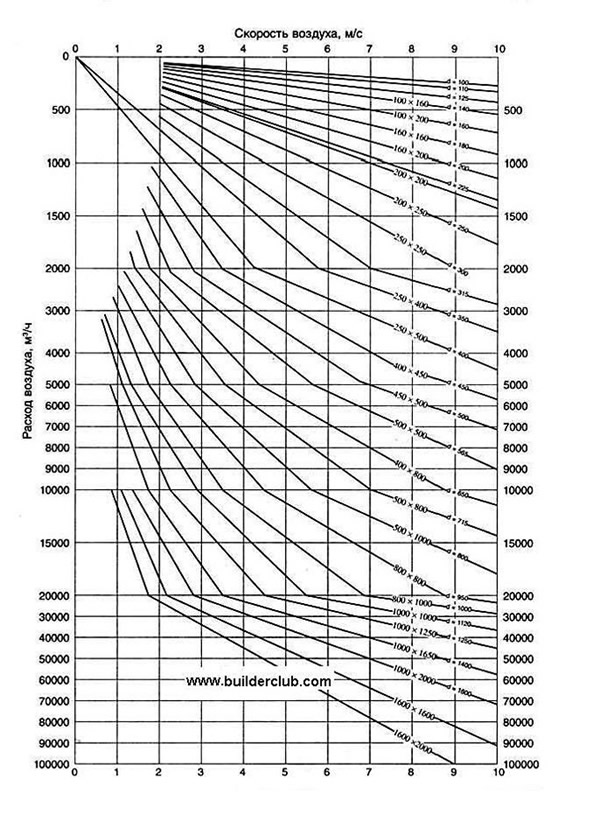

Также следует учесть, что чем больше диаметр воздуховода, тем меньше его шумность при том же количестве пропускаемого воздуха. Практика показывает, что наименьшей шумностью обладают воздуховоды прямоугольного сечения с отношением сторон 3:1. Также важен выбор площади сечения воздуховода. Выбрать воздуховод нужного размера можно с помощью таблицы:

По вертикальной шкале выбираем расход воздуха – объем воздуха, который должен будет пропускать воздуховод в единицу времени (м³/ч). По горизонтальной шкале выбираем скорость движения воздуха по воздуховоду. Чем больше скорость, тем меньший размер воздуховода понадобится, но тем больший шум будет производиться движением воздуха. Допустимый для жилого помещения уровень шума обеспечивается при движении воздуха со скоростью, не превышающей 3м/с. Для магистральных воздуховодов допускается скорость движения воздуха до 5 м/с.

Пересечение линий, отложенных от выбранных значений на вертикальной и горизонтальной шкале, укажет на кривую, показывающую воздуховод какого диаметра либо размеров сторон (для воздуховодов с прямоугольным сечением) нам подойдет.

Например, для магистрального воздуховода, обеспечивающего движение воздуха со скоростью 5м/с и производительностью 360 м³/ч, оптимальным будет круглый воздуховод диаметром 150мм либо прямоугольный размером 100х200мм.

«Вписать» в интерьер воздуховод большого диаметра без капитального ремонта помещения в целом (в частности, подготовки специальных ниш) практически невозможно.

Приточно-вытяжная установка с рекуперацией

Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения. Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

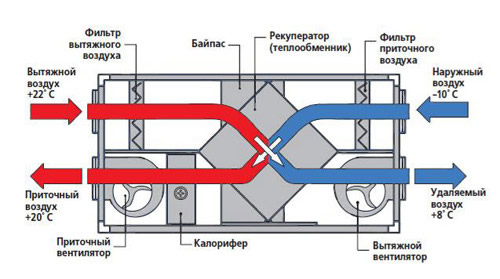

Схема устройства приточно-вытяжной установки с рекуператором

Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка. Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т.д.

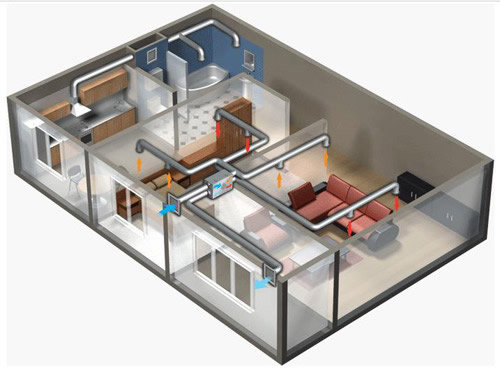

Схема общеобменной приточно-вытяжной вентиляции с рекуперацией воздуха

Приточно-вытяжная вентиляция в квартире с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения. Еще более повысить эффективность и уровень экономии поможет блок автоматического контроля, включающий в себя термостатические датчики контроля температуры, таймеры, а также системы предупреждения о перегрузке двигателя и загрязнении фильтра.

Независимо от выбора типа, общая схема вентиляции должна соответствовать следующим правилам:

• выход вентиляционной шахты должен располагаться выше уровня кровли здания.
• забор наружного воздуха осуществляется на уровне не менее 2м над поверхностью земли.
• внутри квартиры или дома воздушные массы должны двигаться в направлении от жилых помещений к кухне и санузлу.

Представленная информация об ассортименте и устройстве различных устройств приточно-вытяжной вентиляции будет полезна при выборе схемы вентиляции вашего жилья.
