Расчет радиаторов отопления в доме

Существуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Самым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр. В средней полосе России зимний показатель составляет 50−100 ватт, в регионах Сибири и Урала 100−200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120−150 ватт на одну секцию. Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18−20 м² со стандартной высотой потолков в 2,5−2,7 м понадобится два чугунных радиатора по 8-м секций.

От чего зависит количество радиаторов

Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:

• паровой теплоноситель имеет большую теплоотдачу, чем водный;
• угловая комната холоднее, так как у неё две стены выходят на улицу;
• чем больше окон в помещении, тем там холоднее;
• если высота потолков выше 3 метров, то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
• материал, из которого изготовлен радиатор, имеет свою теплопроводность;
• теплоизолированные стены увеличивают теплоизоляцию комнаты;
• чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
• современные стеклопакеты увеличивают теплоизоляцию помещения;
• при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
• если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
• наличие вентиляции предполагает большую мощность.

Формула и пример расчета

Учитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м² понадобится 100 Вт, соответственно, на отопление комнаты в 18м² нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций. Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м². Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Формула выглядит так:

• q 1 — это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
• q 2 — теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
• q 3 — отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
• q 4 — минимальная температура снаружи: -10^°С 0,7; -15^°С 0,9; -20^°С 1,1; -25^°С 1,3; -35^°С 1,5;
• q 5 — количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
• q 6 — тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
• q 7 — высота потолков: 2,5 м — 1; 3 м — 1,05; 3,5м — 1,1; 4м — 1,15; 4,5м — 1,2;

Проведём расчёт для угловой комнаты 20 м² с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 20^°С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

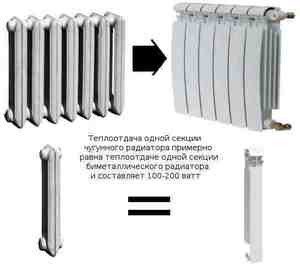

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Самой комфортной для человеческого организма температурой в помещении принято считать 21^°С. Однако для хорошего крепкого сна больше подходит температура не выше 18^°С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м² нужно установить 12 секций батареи, то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей, и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.
