Расчет эффективности воздушного отопленияДля обеспечения допустимых норм и параметров воздуха в рабочих зонах, используют системы воздушного отопления. В качестве основного теплоносителя для таких обогревательных систем выступает наружный воздух. Это позволяет выполнять таким система две основных задачи: отопление и вентиляцию. Расчет эффективности воздушного отопления доказывает, что его использование позволяет существенно экономить топливно-энергетические ресурсы. По возможности, такое оборудование монтируют вместе с рециркуляционными установками, которые позволяют осуществлять забор воздуха не снаружи, а непосредственно из отапливаемых помещений. Ограничения на установку рециркуляционного оборудования
Правильный расчёт — залог Вашей экономии Не допускается рециркулирование в следующих помещениях:
Установка рециркуляционных систем допустима в системах местных отсосов для пылевоздушных смесей (кроме взрывоопасных и вредных веществ) после агрегатов для очистки их от пыли. Формулы и параметры для расчета систем отопленияПример расчета системы воздушного отопления осуществляется по формуле:
Где LB — является объемом расхода воздуха за определенное время; Qnp — тепловой поток для отапливаемого помещения; С – теплоемкость теплоносителя; tв — температура в помещении; tпр — температура теплоносителя, подаваемого в помещение, которая рассчитываемого по формуле:
Где tH — наружная температура воздуха; t — дельта изменения температуры в воздухонагревателе; р — давление потока теплоносителя после вентилятора. Расчет системы воздушного отопления должен быть такой, чтобы нагревание теплоносителя в рециркуляционных и приточных установках соответствовали категориям зданий, в которых установлены эти агрегаты. Она не должна быть выше, чем 150 градусов. Классификация воздушных систем отопленияПодобные системы отопления разделяются по следующим признакам: По виду энергоносителей: системы с паровым, водяным, газовым или электрическим калориферам. По характеру поступления нагретого теплоносителя: механическим (при помощи вентиляторов или нагнетателей) и естественным побуждением. По виду схем вентилирования в отапливаемых помещениях: прямоточные, либо с частичной или полной рециркуляцией. По определению места нагрева теплоносителя: местные (воздушная масса нагревается местными отопительными агрегатами) и центральные (подогрев осуществляется в общем централизованном агрегате и в последующем транспортируется к отапливаемым зданиям и помещениям). Дополнительное оборудование, повышающее эффективность воздушных отопительных системДля надежной работы данной отопительной системы, необходимо предусматривать установку резервного вентилятора или же монтировать не меньше двух агрегатов отопления на одно помещение. При отказе основного вентилятора, допустимо снижение температуры в помещении ниже нормы, но не более чем на 5 градусов при условии подачи наружного воздуха. Температура подающегося в помещения воздушного потока должна быть не менее чем на двадцать процентов ниже, нежели критическая температура самовоспламенения газов и аэрозолей, присутствующих в здании. Для обогрева теплоносителя в воздушных системах отопления применяются калориферные установки различных видов конструкций. С их помощью также могут комплектоваться отопительные агрегаты или вентиляционные приточные камеры.

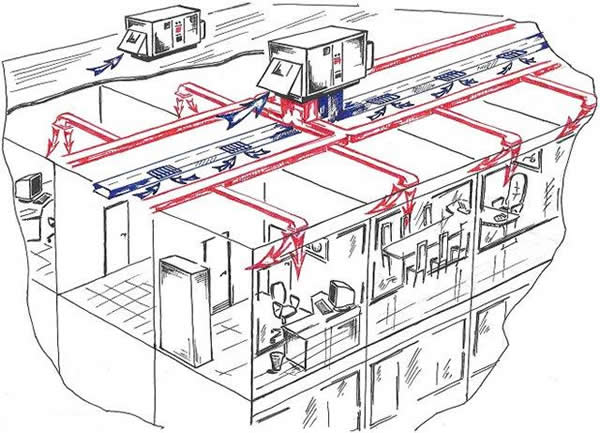

Схема воздушного отопления дома В таких калориферах нагрев воздушных масс осуществляется за счет энергии, отбираемой у теплоносителя (пара, воды или дымовых газов), а также они могут нагреваться электроэнергетическими установками. Отопительные агрегаты могут использоваться для обогрева рециркуляционного воздуха. Они состоят из вентилятора и калорифера, а также аппарата, который формирует и направляет потоки теплоносителя, подающегося в помещение. Большие отопительные агрегаты используют для обогрева крупных производственных или промышленных помещений (например, в вагоносборочных цехах), в которых санитарно-гигиенические и технологические требования допускают возможность рециркуляции воздуха. Также крупные отопительные воздушные системы используются в нерабочее время для дежурного отопления. Применение тепловых воздушных завесДля уменьшения объема поступающего воздуха в помещение при открытии наружных ворот или дверей, в холодное время года используют специальные тепловые воздушные завесы. В иное время года они могут быть использованы как рециркуляционные установки. Такие тепловые завесы рекомендуется применять:
Пример расчета воздушного отопления для каждой из вышеуказанных целей может служить дополнением к технико-экономическому обоснованию установки такого вида оборудования.
Температуру воздуха, который подается в помещение тепловыми завесами, принимают не выше чем 50 градусов у внешних дверей, и не более чем 70 градусов — у наружных ворот или проемов. Выполняя расчет системы воздушного отопления, принимают следующие значения температуры смеси, поступающей через наружные двери или проемы (в градусах): 5 — для промышленных помещения при тяжелых работах и расположении рабочих мест не ближе чем на 3 метра к наружным стенам или 6 метров от дверей; 8 — при тяжелых видах работ для производственных помещений; 12 — при работах средней тяжести в производственных помещениях, или в вестибюлях общественных или административных зданий. 14 —при легких работах для промышленных помещений.
Для качественного обогрева дома необходимо правильное расположение отопительных элементов Расчет систем воздушного отопления тепловыми завесами производится для различных внешних условий. Воздушные тепловые завесы у наружных дверей, проемов или ворот рассчитываются с учетом давления ветра. Расход теплоносителя в таких агрегатах определяется из скорости ветра и температуры наружного воздуха при параметрах Б (при скорости не более 5 м в секунду). В тех случаях, когда скорость ветра при параметрах А больше, чем при параметрах Б, то воздуногреватели следует проверять при воздействии параметров А. Скорость исхода воздуха из щелей или наружных отверстий тепловых завес принимают не более 8 м в секунду у наружных дверей и 25 м в секунду — у технологических проемов или ворот. При расчетах систем отопления воздушными агрегатами за расчетные параметры наружного воздуха принимаются параметры Б. Одна из систем в нерабочее время может действовать в дежурном режиме. Достоинствами систем воздушного отопления являются:
К недостаткам систем воздушного отопления можно отнести значительные габариты воздуховодов, высокие теплопотери при передвижении воздушных масс по таким трубопроводам. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
