Расчёт мощности тёплого водяного пола

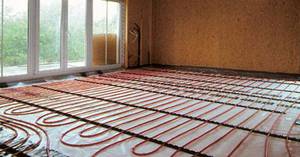

Водяной пол

Тёплый водяной пол используют в качестве основной системы отопления или дополнительной системы обогрева. Водяной тёплый пол требует более низких параметров теплоносителя. Система максимально эффективно распределяет тепло по всему помещению. Перед установкой тёплого водяного пола следует рассчитать все составляющие компоненты. Рассмотрим подробно конструкцию теплого водяного пола, а так же какие факторы влияют на его мощность.

Конструкция системы теплого водяного пола

Система тёплого водяного пола включает в себя:

  • источник теплоносителя (установленный котёл или центральное отопление);
  • коллекторы (сборные и распределительные);
  • трубы;
  • возможность дополнительной установки комплекта температурного регулирования.

В системе тёплого водяного пола может использоваться горячая вода или специальная жидкость (антифриз, этиленгликоль) в качестве теплоносителя, нагреваемого в системе. Одним из главных элементов системы являются трубы.

Трубы для теплого пола

При расчёте тёплого водяного пола обязательно следует изучить все характеристики используемых труб. Могут использоваться трубы:

  • металлопластиковые — идеальное сочетание цены и качества;
  • трубы из сшитого полиэтилена;
  • пенопропиленовые, имеющие низкую теплопроводность;
  • медные трубы— отличная теплоотдача, но высокая стоимость;
  • гофрированные.

Когда тёплый водяной пол используется в качестве основной системы отопления, тогда появляется необходимость в серьёзных вычислениях, так как нужно рассчитать тепловые потери здания. Такие вычисления лучше доверить специалистам, имеющим знания в области гидравлики.

Расчет мощности теплого водяного пола

Перед расчётом тёплого водяного пола следует обратить внимание на следующие параметры:

  • площадь помещения;
  • характеристики помещения (желаемая температура, материал стен, конструкция окон);
  • вид напольного покрытия, то есть из чего будет сделан пол. Так, при покрытии пола из цельной доски, требуется более высокая степень обогрева помещения.
  • мощность котла, насоса, диаметр труб.

Эти факторы влияют на мощность тёплого водяного пола, а так же помогают рассчитать длину трубы, необходимую для обогрева помещения и расстояние между витками труб. Когда тепловые потери, из расчёта на 1 м², превышают 100 Вт, то в первую очередь нужно утеплить помещение. Потеря тепла может доходить до 80 Вт при плохой теплоизоляции.

Расчёт тёплого водяного пола включает в себя несколько этапов.

  1. Необходимо нарисовать план помещения на листе бумаги, лучше на миллиметровой, задав масштаб. В плане должны быть отображены расположения окон и дверей.
  2. Расчёт шага труб (определённого промежутка между трубами при укладке), их расположения и диаметра.

Водяной пол

Проходя через трубы, горячая вода теряет часть тепловой энергии, отдавая её окружающим материалам. В результате падает температура и пол нагревается неравномерно. При короткой протяжённости труб могут оставаться холодными некоторые участки пола. При большой протяжённости, наоборот, вода очень плохо циркулирует в системе. Температура поверхности пола не должна быть выше 30 градусов.

Контур труб при укладывании должен быть в пределах 80−90 метров. Чем длиннее труба, тем больше гидравлическое сопротивление. При увеличении длины трубы и большом количестве поворотов сопротивление будет возрастать. Площадь обогрева не должна превышать 20 м². Если помещение имеет большую площадь, то тогда его надо разделить пополам и сделать два контура, или разделить на три и более контуров. Когда известно количество контуров, то тогда покупается коллектор с определённым количеством отводов. Лучший вариант — это коллектор с регулировочными клапанами, которые помогают изменять температуру, а значит регулировать подачу теплоносителя в каждый контур.

Величина гидравлического сопротивления должна быть одинакова в каждом контуре, который подключен к распределительному коллектору. Для разных помещений (балкон, веранда) необходимы независимые контуры. Эти помещения должны отапливаться отдельно, потому что на их обогрев уходит много тепла.

От шага труб зависит равномерное распределение тепла и необходимая длина труб. Средний расход труб составляет 5 погонных метров на 1 м² площади помещения, если расстояние между витками 20−30 см. То есть нужно около 100 м трубы для помещения площадью 20 м².

Чтобы достигнуть теплоотдачи в 50 Вт на квадратный метр, шаг труб с теплоносителем должен быть 30 см.Когда теплоотдача повышается до 80 Вт, тогда шаг должен уменьшаться до 20 см. Если повышаются размеры промежутков между трубами, то в таком случае рекомендуется повышать температуру теплоносителя

При размещении труб отопления тёплого водяного пола на плане не стоит забывать про основные места тепловых потерь, которыми являются окна и двери. Труба, отходящая от стояка, должна проходить вдоль окна. Расстояние от труб до стен должно составлять 20−25 см, но не меньше 8−10 см. Расстояние между трубами зависит от диаметра труб. По чертежу и контуру труб рассчитывается количество труб, необходимое для укладки. Дополнительно надо добавить два метра для подводки трубы к стояку.

Способы укладки труб

При выборе способа укладки труб можно избежать потерь тепла.

Способы укладки труб

Параллельный способ, или в виде змейки. Этот способ используют в помещениях с внутренними стенами, например, в ванной комнате, или в комнате, где утеплена наружная стена. С точки зрения гидравлики является более экономичным способом. Первые витки труб располагают близ стен и окон, потому что именно в начале трубы фиксируется максимальная температура теплоносителя. При этом способе происходит неравномерность распределения тепла.

Шаг укладки трубы рассчитывается отдельно для каждого помещения. Если шаг укладки составляет больше 30 см, то может получиться неравномерный прогрев пола. Оптимальное расстояние между трубами должно быть 30 см. В тех местах, где имеются большие теплопотери, или у наружных окон и дверей, уменьшается до 15 см. Применяют цельную трубу. Поэтому очень важен расчёт маршрута укладки труб. Такой способ укладки труб применяют в небольших и средних помещениях.

Для больших помещений используют спиральный способ укладки труб. Это более сложный, но эффективный способ укладки труб. Но при такой укладке получается равномерное распределение тепла по всей поверхности.

При таком способе лучше отапливаются помещения с холодными наружными стенами, потому что начало и конец трубы находятся рядом друг с другом. За счёт этого остывание одного конца компенсируется нагревом другого конца. Шаг укладки может составлять 10, 15, 20, 25, 30 и 35 см, но для каждого помещения рассчитывается отдельно. В тех местах, где большие потери тепла (окна, двери), шаг укладки сокращают до 15 см.

Трубы закрепляются с интервалом, приблизительно в 1 м, с помощью крепёжной ленты или клипсов. Либо кладут арматурную сетку на теплоизоляционный слой и к сетке прикрепляют трубы с помощью проволоки.

Стяжка

Стяжка. После укладки труб делается заливка. Для заливки используется песок и цемент в соотношении: одна часть цемента и три части песка. Количество материалов зависит от толщины слоя стяжки.

При расчёте длины контуров труб следует учитывать длину трубы в упаковке, чтобы избежать остатков материалов и оптимизировать затраты. Не стоит забывать о максимальной разнице на контур труб. Она не должна превышать более 15 метров.

Помнить об уровне тепловых потерь помещения. Просчитать его можно по удельному тепловому потреблению. Также нужно помнить об ограничении по температуре поверхности тёплого водяного пола.

Дополнительные работы

Гидроизоляция

Перед укладкой труб необходимо произвести гидроизоляцию пола, разложив гидроизоляционную плёнку так, чтобы полы не могли впитывать влагу.

Учет теплового расширения

По периметру помещения наклеивают демпферную ленту в целях компенсации расширения цементно-бетонной стяжки. При выборе материалов надо учитывать то, что материалы имеют разное тепловое расширение, то есть увеличиваются при нагреве и уменьшаются при охлаждении.

Теплоизоляция

Теплоизоляция водяного пола

Важно произвести теплоизоляцию пола, так как потери тепловой энергии через пол могут составлять 15 — 20%. В качестве теплоизоляционных материалов используют минеральную вату, стекловату, пенобетон, техническую пробку, экструдированный пенополистирол. Лучше использовать качественные изоляционные материалы. Если внизу находится отапливаемое помещение, то теплоизоляционный слой может составлять пару сантиметров. А если внизу помещение не отапливается, то высота теплоизоляционного слоя может достигать 20−25 см.
