Распределительный коллектор отопления

Налаженная работа любой системы отопления будь-то жилого дома или квартиры, является ключевым вопросом и соответственно задачей, которую каждый склонен решать по-своему. На сегодняшний день самым распространённым способом достижение максимально продуктивного функционирования отопительных систем можно назвать использования распределительных коллекторов, главная задача которых состоит в наиболее пропорциональном распределении тепловых потоков выделяемых различными теплоносителями. Кроме этого такая технология имеет массу других преимуществ и особенностей, которым и будет посвящена данная статья.

Что такое распределительный коллектор отопления

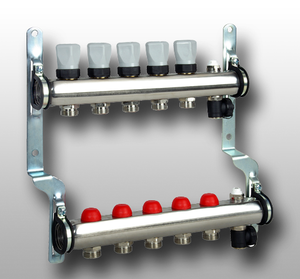

Распределительный коллектор отопления — это металлическая гребёнка оборудованная множеством выводов предназначенных для подключения к ней всех отопительных приборов дома, с целью регулирования объёма, температуры и давления подачи теплоносителя. Другими словами, такое устройство централизованно контролируют все отопительные процессы в каждой отдельной комнате жилого пространства. Распределительный коллектор приспособлен к системе «тёплый пол», различным радиаторам и конвекторам, а также к панельному способу отопления.

Устройство состоит из двух взаимосвязанных частей, а именно подающего и возвратного коллектора, которые объединены в один блок. Действие первого направлено на непосредственный контроль подачи горячей воды ко всем действующим контурам, которые в случае необходимости можно полностью перекрыть специальными клапанами. Обратный коллектор необходим для пропорционального обогрева каждой комнаты, что достигается путём сбалансирования уровня давления в каждой ветке.

В больших частных домах, где имеется два и более этажа, отдельные коллекторы устанавливаются на каждый из них. Такая система очень удобна, ведь она позволяет регулировать температуру на каждом этаже и в каждой комнате. А в случае каких-либо ремонтных работ достаточно просто отключить необходимый контур, сохранив работу отопления во всём остальном доме.

Виды распределительных коллекторов

Следует отметить что, каких-либо кардинальных вариаций подобного оборудования нет, а вот основные отличия зависят, прежде всего, от материала из которого был изготовлен коллектор, количества контуров и дополнительно встроенных вспомогательных устройств.

Производство таких гребёнок не зависимо от сложности и многофункциональности оборудования может быть налажено лишь при использовании очень стойких к внешним факторам материалов, учитывая это, выделяют следующие виды коллекторов:

1. стальные
2. полимерные
3. медные
4. латунные

Количество контуров варьируется от 2 до 12 штук. В случае увеличения отопительного оборудования можно легко добавить недостающие контуры к системе. Уровень сложности конструкции также может быть разным, поэтому выделяют такие виды распределительных гребёнок:

1. простые, которые не снабжены какими-либо вспомогательными деталями для регулирования работы устройства;
2. усовершенствованные, с вмонтированными элементами контроля, автоматикой, специальными датчиками и большим количеством арматуры.

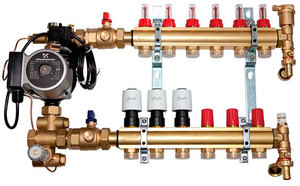

Простейший вариант распределительного коллектора отопления представляет собой железную трубку с определённым количеством ответвлений и двумя соединительными отверстиями по бокам. Что касается более сложных моделей, то они могут оборудоваться следующими дополнительными устройствами, а именно:

1. датчиками, осуществляющие учёт уровня температуры и давления;
2. блоками контроля подачи теплоносителя;
3. автоматическими термостатами, главной задачей которых сохранять давление системы в пределах нормы, а в случае превышения максимально допустимых значений автоматически уменьшать его;
4. электронными клапанами и смесителями, чья работа направлена на поддержание заранее запрограммированной температуры.
5. автоматические воздуховыпускные устройства и клапаны для слива воды.

Как выбрать распределительный коллектор

Прежде чем остановить свой выбор на использовании распределительного коллектора в системе отопления вашего дома необходимо учесть определённые обстоятельства, связанные с приобретением и соответствующими монтажными работами, а именно:

1. Высокая стоимость. Спору нет, что данная технология очень качественная, удобная, а также способна увеличить продуктивность отопительных приборов в разы, но в тоже время она и самая дорогостоящая среди всех существующих на данный момент устройств. Это связано как с использованием металла высшего качества, так и с дополнительным приобретением различных деталей, арматуры и оборудования из чего выплывает следующий нюанс;
2. Циркуляционный насос и другие приборы. Коллекторная система будет функционировать только при наличии циркуляционного насоса, дополнительной арматуры под каждый контур, кранов, заглушек и подобранного коллекторного шкафа;
3. Монтажные работы. Установка такой системы достаточно сложная и требует определённого времени и финансовых возможностей, особенно если подключение будет производиться к системе «теплый пол». Всё это может привнести определённый дискомфорт, если дом уже обустроен, а не находится на этапе строительства.

Если же вышеперечисленные моменты не являются для вас первостепенными, и вы готовы с ними смириться, можно приступить к непосредственному выбору распределительного коллектора отопления. Обратить внимания следует не столько на материал, из которого он изготовлен, сколько на технические параметры, которые перечислены ниже:

1. максимально допустимое давление системы, которое может выдержать оборудование;
2. примерный расчёт потребления электрической энергии устройством;
3. количество контуров соответствующее всем отопительным прибором дома;
4. уровень пропускной способности распределительного коллектора;
5. потенциальная возможность добавления необходимых контуров в случае увеличения отопительных приборов;
6. наличие разнообразных автоматических вспомогательных устройств;
7. репутация фирмы производителя.

Будет просто замечательно, если вы разбираетесь во всём вышеперечисленном, но как показывает практика, наиболее правильный расчёт всех параметров могут произвести лишь специалисты в данной области, которые помогут не только с выбором, но и с последующим налаживанием работы системы.

Лучшие производители коллекторов

Как ни крути, но вот сэкономить на подобном устройстве явно не получится, так как такая экономия может обернуться ещё большими затратами на ремонт и переустановку некачественной коллекторной системы. Поэтому доверять лучше всего проверенным временем и потребительским мнением компаниям, среди которых лидирующие позиции занимают немецкие компании Oventrop и Rehau.

Бренд Oventrop представлен на рынке следующими наиболее продаваемыми моделями распределительных коллекторов, а именно:

1. гребёнкой для напольного отопления, сделанной из инструментальной стали с вмонтированными вентильными дополнениями для регулирования работы системы. Максимальное рабочее давления — 6 бар при температуре в 70 градусов. Цена этой модели, как впрочем, и любой другой зависит от количества контуров. Так, стоимость коллектора, рассчитанного на 2 контура, примерно составляет 3500 руб., на 12 контуров соответственно — 11500 руб.;
2. гребёнкой для напольного отопления, сделанной из инструментальной стали с вмонтированным ротаметром. Максимальное рабочее давление и температура аналогично предыдущей модели. Цена коллектора на 2 контура — 4000 руб., на 12 контуров — 16000 руб.;
3. гребёнкой, изготовленной из нержавеющей стали для отопительных приборов. Допустимое рабочее давление — 10 бар при этом рабочая температура составляет 100 градусов. Стоимость коллектора на 2 контура составляет — 1700 руб., на 12 — 6100 руб.

Наибольшей популярностью пользуются такие модели распределительных коллекторов бренда Rehau:

1. гребёнка для напольных систем отопления HKV, изготовленная из латуни Ms 63. Максимальная рабочая температура составляет 80 градусов, давление — 6 бар. Стоимость коллектора на 2 контура составляет 6700 руб., на 12 соответственно — 18200 руб;
2. гребёнка для напольных систем отопления со встроенными расходомерами HKV-D, сделанная из латуни Ms 63. Рабочее давление и температура идентично предыдущей модели. Цена устройства рассчитанного на 2 контура — 7500 руб., на 12 контуров — 20500 руб.;
3. гребёнка, предназначенная для подключения к системе радиаторного отопления HLV, изготовленная из латуни Ms 63. Рабочее давление и температура совпадают с характеристиками двух предыдущих моделей. Цена коллектора на 2 контура — 4000 руб., на 12 контуров — 9000 руб.

Исходя из всего вышесказанного можно сделать вывод, что безусловно коллекторная система отопления заслуживает должного внимания и все затраты связанные с ней со временем окупятся посредством качественного и рационального обогрева всего жилого пространства. Но чтобы достичь такого эффекта необходимо профессионально и ответственно подойти к выбору и монтажу подобного устройства.
