Как выбрать расширительный бак для отопления?

Если вспомнить школьные уроки физики, то сразу можно понять предназначение этого элемента отопительной водяной системы. Бак для отопления позволяет принимать в себя излишек воды при нагреве теплоносителя, а также отдавать часть воды после остывания теплоносителя в системе отопления. Название «расширительный» наиболее точно отображает предназначение этой емкости. При нагревании теплоносителя его молекулы расширяются, объем увеличивается и жидкости нужно куда-то деваться. Расширительный бачок и будет тем резервуаром, куда перейдет «излишек» теплоносителя.

Бак является резервуаром для лишней воды

Виды баков

Расширительный бачок для открытой системы отопления, где не применяется принудительная циркуляция теплоносителя. Такой бак называется открытым, потому что он имеет отверстие – прямой доступ к теплоносителю. Такие баки устанавливаются всегда в верхней точке системы отопления. Это может быть чердак, лестничная клетка или просто под потолком.

В качестве бака, как правило, используются либо различные готовые приспособления, которые немного видоизменяются, либо самодельные конструкции из стали. Народные умельцы научились применять в качестве расширительного бака обрезанный баллон из-под сжиженного газа, ресивер из-под сжатого воздуха, либо сваривали листовое железо в куб или параллелепипед без одной грани. Как показывает практика, никаких дополнительных расчетов при этом не велось: главным считалось изготовить даже минимальную емкость, примерно от 5 литров.

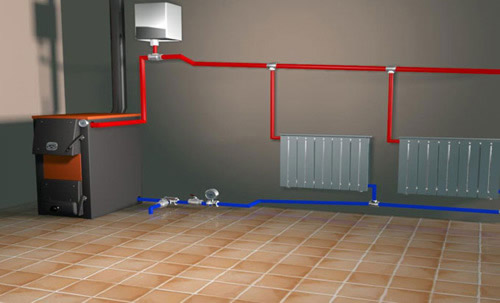

Бак открытого типа в системе отопления

Такие баки имели и имеют некоторые недостатки:

• Баки часто имеют большие размеры и из-за этого их трудно расположить в границах помещения.
• Теплоноситель, особенно вода, постоянно испаряется и возникает потребность периодически проверять уровень и при необходимости пополнять его до нужного объема.
• Открытый контакт теплоносителя с воздухом усиливает коррозию стальных труб или радиаторов изнутри, а также емкостей котлов.
• Такие баки требуют утепления, особенно, если они установлены вне помещения. Исключение замерзания теплоносителя – одна из главных особенностей и необходимостей отопительных систем открытого типа.

Впрочем, справедливости ради, отметим, что некоторые эти недостатки вполне исправимы. Например, для во избежание испарения теплоносителя долгие годы выручал такой способ: после заливки воды в систему через расширительный бак наливали небольшое количество маслянистой жидкости. Даже растительное масло с этим справлялось. В результате образовывалась пленка, сквозь которую вода не могла пробиться и одновременно с этим кислород не попадал в теплоноситель – коррозия происходила гораздо медленнее. Утепление бака, тем более на нежилом чердачном помещении, не вызывает особых сложностей. Старая шуба, куски пенопласта – да мало ли в доме подобных вещей, чтобы надежно утеплить?

Такие баки продолжают находиться в обиходе уже многие десятилетия и вполне устраивают своих хозяев.

Второй тип – расширительный бак для отопления закрытого типа. Такие баки применяются в тех отопительных системах, где устанавливаются насосы для принудительной циркуляции теплоносителя. Их еще называют мембранными баками для отопления.

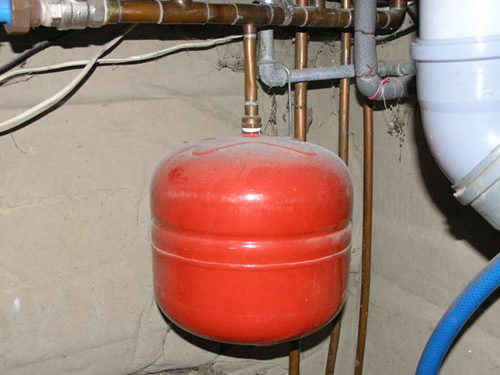

Бак закрытого типа

Конструкция такого расширительного бака являет собой стальной резервуар небольших размеров, который разделенный внутри специальной резиновой мембраной на две полости: одна из них будет заполнена теплоносителем, а вторая – газом (иногда это может быть азот, иногда – простой воздух). В одной части расширительного бака расположен штуцер для подсоединения к системе отопления, а в другой – ниппель для измерения давления газа и для подсоединения насоса при необходимости подкачки.

Такие типы намного превосходят баки открытого типа:

• Полностью исключается контакт теплоносителя с воздухом через мембрану, что значительно уменьшит процесс окисления внутри стальной системы.
• Бак устанавливается в любом удобном месте внутри помещения, что исключает дополнительное утепление и снижает потерю тепла.
• Мембранный принцип действия обеспечивает герметичность бака, что исключает испарение теплоносителя.
• Монтаж такого бака существенно прост в сравнении с баком открытого типа.
• Значительно повышается экономичность всей системы отопления.
• Подобная конструкция отличается большей надежностью.

Как рассчитать объем

Для правильного подбора расширительного бака закрытого типа следует произвести расчет по формуле:

V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – это общий объем теплоносителя в отопительной системе. Сюда включаем не только объем в радиаторах и трубах, но и объем резервуара котла и любых других элементов, где находится теплоноситель.

Е – это коэффициент расширения теплоносителя. Для определения необходимо учитывать максимально допустимую температуру при работающем отопительном агрегате.

Рmin – это начальное давление в расширительной емкости, которое измеряется в атмосферах. Значение не должно быть меньшим, чем гидростатическое давление всей системы отопления в месте расположения расширительного бака.

Pmax – это максимально допустимое значение давления (также измеряется в атмосферах). Значение соответствует давлению настройки предохранительного клапана. При этом учитывается возможность дополнительного давления от перепада высоты месторасположения предохранительного клапана и расширительного бака мембранного типа.

Кзап – это коэффициент заполнения расширительного бака. Измеряется в процентном соотношении максимума объема всей жидкости от полного объема бака.

Таблица для опредиления максимального объема жидкости, который может вместить бак

Важным моментом является знание характеристик теплоносителя. Вода или антифриз могут существенно отличаться по коэффициенту расширения.

Монтаж оборудования

Этот вопрос часто не дает покоя при возникновении проведения любых монтажных работ. Если речь идет о мембранном типе, то здесь все обстоит несколько проще.

Во-первых, его не нужно изготавливать, он уже полностью готов к эксплуатации, остается его лишь подсоединить к системе. Во-вторых, вам потребуется минимум необходимого инструмента. Если речь идет об открытых баках, то здесь понадобится и специфический инструмент, и опыт работы с ним. Например, вам нужны будут сварочный аппарат и «болгарка».

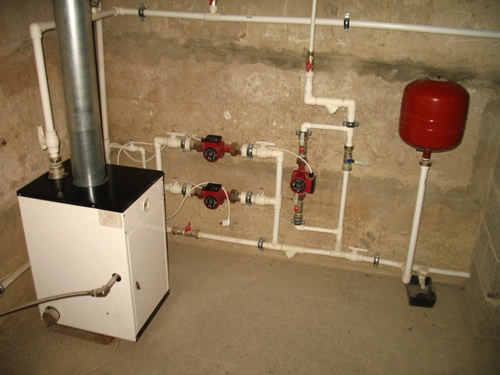

Система отопления в сборе

Практика показывает, что даже имея эти инструменты, не каждый способен качественно выполнить монтаж, чтобы со временем не образовалась течь в месте сваривания деталей. Поэтому лучше довериться профессионалам, которые качественно и, главное, в сроки выполнят все необходимые монтажные работы. С другой стороны, всегда можно попробовать выполнить все самостоятельно. Тогда и гордиться будет чем, и полезный опыт приобретается.
