Рекуператор воздуха своими руками
О комфортабельности современного жилища у разных людей разные представления. Но в целом они выражаются в простой формулировке благоприятных условий обитания человека в нём, зимой тут должно быть тепло, а летом прохладно. Это требует затрат на обогрев и охлаждение дома или квартиры. Учитывая постоянно растущую стоимость энергоресурсов, содержание жилья обходится всё дороже. Теплоизоляция жилища становится особенно актуальной, обогревать улицу стало непозволительной роскошью. Качественное утепление жилья немыслимо без выполнения герметизации дома или квартиры. Специальными материалами уплотняются все дверные и оконные примыкания к стенам, конструкции окон и дверей обеспечивают герметичность их закрывания Принудительная вентиляция с рекуператором
Современная принудительная приточно-вытяжная вентиляция с рекуперацией обеспечивает, как минимум, трёхкратное повышение эффективности и энергосбережение по сравнению с традиционными прямоточными схемами. Благодаря применению устройства утилизации тепла, называемого рекуператором, очень эффективно решается задача ограничения дополнительного расхода энергии, притока чистого и свежего воздуха, обеспечения требуемого уровня влажности в помещениях. При этом важно, что в закрытом объёме, постоянно обеспечиваемая принудительная смена воздуха обладает следующими преимуществами:
Внешние атмосферные условия не влияют на принудительную вентиляцию с рекуператором, что выгодно отличает её от естественного вентилирования. Рекуператор является фактическим теплообменником, центральным узлом такой эффективной системы. В нём воздух, нагнетаемый в дом, нагревается или охлаждается за счет части энергии, получаемой от удаляемого воздушного потока, не смешиваясь с ним, благодаря особенностям конструкции. По мнению специалистов, за схемами рекуперационной вентиляции будущее, поскольку именно они дают существенную экономию энергоресурсов. Как увеличить КПД пластинчатого рекуператора

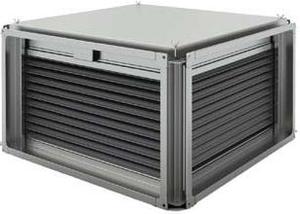

Важным параметром блока рекуператора является его коэффициент полезного действия. Для обеспечения требуемой эффективности он должен быть не менее 70−80%. Путей повышения КПД несколько. Это увеличение времени и площади теплообмена или предварительный нагрев подаваемого воздуха. В условиях частного домовладения, добиться роста КПД таким способом достаточно легко, используя грунтовые теплообменники. Пластиковая труба, диаметром до 200 мм, проложенная на расстояние до 50 метров, на глубине около 2 метров, позволит дополнительно согреть зимой и охладить летом подаваемый в дом воздух. Приём значительно увеличивает общую эффективность всей системы вентилирования с рекуперацией. При использовании грунтового теплообменника зимой снижается риск возникновения обледенения или инея на пластинах теплообменника перекрёстной или противоточной конструкции за счёт большого перепада температур воздушных потоков. Исключаются расходы энергии на нагрев входящего потока, упрощается конструкция теплообменника и снижается его конечная стоимость. Если не применять грунтовой теплообмен, то неизбежное выпадение конденсата на пластинах приведет зимой к их обмерзанию. В этом случае в блоке теплообмена устанавливается дополнительное оборудование. Сюда входит блок автоматики, управляющий по сигналам датчиков температуры и давления, заслонкой обходного воздуховода («байпас») и включением дополнительного калорифера для нагрева поступающего воздуха до оттаивания пластин рекуператора. Тёплая форточка для квартиры с пластиковыми окнамиВ условиях многоэтажных домов, для квартир удобнее другой тип теплообменника, более компактный, называемый децентрализованным рекуператором тепла вентиляционного воздуха (ДРТВВ), попросту «тёплой форточкой». Такие системы не занимают много места в установке. Их легко расположить открыто или замаскированно в нише под окном, на боковой стене, в откосе оконного проёма Конструкция этого типа представляет пластиковую трубу диаметром до 200 мм и длиной до 1,5 метров, в которую вставлен пучок тонкостенных трубок (алюминий) равной длины. Их развальцованные торцы собраны в кассету на двух фланцевых пластинах, равных внутреннему диаметру внешней пластиковой трубы. В конструкции используются два тройника и Г-образных колена из пластика, того же диаметра, что и основная труба. Кассета алюминиевых трубок вставляется в пластиковую трубу. На внешние края одеваются тройники и колена. С одной стороны в колене и тройнике установлены по одному электрическому вентилятору, которые обеспечивают вытяжку и приток воздуха. Длина внутренней трубчатой кассеты подобрана так, чтобы обеспечить проход подаваемого воздуха через два колена, удаляемый воздух проходит через тройники. Рекуператоры роторного типа
Наиболее высоким КПД обладает конструкция рекуператора роторного типа. В них встречные воздушные потоки проходят через двухканальный короб. Посередине короба перпендикулярно потокам вращается диск. Диск выполнен из пластин, укреплённых в одной с потоками плоскости или сплошной гофрированной металлической полосы, свёрнутой в неплотную спираль. Металл пластин или полосы вращающегося диска нагревается в теплом выходящем потоке воздуха. Поворачиваясь, нагретая часть попадает в холодный входящий поток и нагревает его. Для эффективной работы конструкции диск должен иметь большой диаметр и это один из недостатков, ограничивающий применение роторных рекуператоров в бытовой сфере. Кроме того, в отличие от двух предыдущих типов, в этой конструкции присутствует частичное смешивание потоков, что требует применения более сложной фильтрации. А наличие вращающихся элементов можно считать ещё одним «не достоинством». Какой рекуператор выбрать для своего жильяРассмотрение типов существующих рекуператоров можно продолжать и далее, рассказав о типах рёберных пластинчатых рекуператоров Для частного домовладения, где вопрос свободного места не стоит так остро, вполне подойдёт одна из конструкций пластинчатого перекрёстного или противоточного типов. Именно они наиболее просты в самостоятельном изготовлении. Ниже рассмотрен наиболее простой способ самостоятельного изготовления самого теплообменника пластинчатого типа. Схемные решения автоматики управления, устройство заслонки переключения на канал «байпас» Как сделать пластинчатый рекуператор?При выборе материала для изготовления кассеты самого пластинчатого теплообменника, принципиальной разницы, из чего набирать пластины, нет. Подойдёт:
На теплообмен теплопроводность материала пластин почти не влияет. Сколько нужно? Зависит от количества собираемых кассет. Для одной хватит около 4 квадратных метров. Если, руководствуясь изложенной выше теорией, захочется повысить КПД, нужно в два раза больше для кассеты того же размера. Можно сделать и одну, но большую. Однако требования по удалению возможного конденсата из корпуса не позволят «уложить» кассету на бок и придётся искать место для установки. Понадобится уголок для стоек обоймы кассеты и фланцев. Перекладывать пластины можно проолифленной рейкой, полосовой технической пробкой. Если есть возможность, подготовленные для пластин заготовки можно штамповать в п-образные заготовки с высотой бортика от 4 до 5 миллиметров. Той же толщины должны быть рейки и пробковая полоса, ширина их до 10 миллиметров. Материал для изготовления корпуса:
Сначала аккуратно нарезаются пластины квадратной формы. Сторона до 300 миллиметров. Важно выполнить все пластины одинакового размера, стараясь не деформировать их края. Лучше всего пользоваться электроинструментом, разрезая несколько листов, сложенных пачкой. Всего нужно около 70 таких заготовок на кассету. На противоположные края квадратов наклеиваются рейки или пробка, нарезанные по размеру стороны пластины. На последний лист ничего не клеится. Клею даётся время высохнуть. Подготовленные заготовки склеиваются в кассету. Для чего клеем намазываются верхние стороны реек или полос пробки, а каждый последующий лист укладывается с поворотом на 90 градусов. Завершает набор пластина без прокладок. Получится кассета с чередующимися каналами, направленными перпендикулярно друг другу — будущий теплообменник. Кассета стягивается каркасом из уголка. В щели заполняют силиконовый герметик. На сторонах кассеты выполняются крепления для фланцевых соединений. Нужно учесть, что кассета должна располагаться вертикально на одном из углов квадрата, образуя равносторонний ромб. В нижней её части будет скапливаться образующийся конденсат. Тут предусматривается дренажное отверстие с трубкой отвода скопившейся влаги. Как говорилось выше, в одном корпусе может быть установлено более одной кассеты теплообменника для большего КПД. В этом случае, вторая должна иметь такие же габариты, как и первая. Их смежные углы должны плотно соприкасаться, не допуская щелей и просветов. Снизу и сверху на стык поместить силиконовый герметик. Подготовленная кассета вставляется в корпус. Его внутренняя высота и длина равны диагонали квадрата (если используется одна кассета), а ширина — толщине набора пластин. В стенках корпуса, напротив соответствующих сторон кассеты, выполняются отверстия для крепления пластиковых фланцев под воздуховоды. Устанавливать теплообменник нужно в специальные направляющие из уголка, укреплённые на стенках корпуса. Кассета получается съёмной, что важно для её обслуживания. Для входящих потоков нужно предусмотреть возможность установки простейших съёмных кассетных фильтров. На внутреннюю поверхность стенок корпуса крепится минеральная вата толщиной около 4 сантиметров. Для обеспечения принудительной вентиляции устанавливаются вентиляторы, позволяющие регулировать скорость вращения. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
