Схемы систем водяного отопления и их практическое применениеВ современных офисных зданиях и жилых домах самой распространенной отопительной системой является водяное отопление. Простейшие схемы систем водяного отопления – те, что имеют естественную циркуляцию теплоносителя, происходящую в двухтрубной системе. Отопительный котел, располагающийся в подвальном помещении, прогревает жидкость до определенной температуры. Вследствие этого в системе начинает циркулировать по трубам горячая вода или другая жидкость-теплоноситель. Схема монтажа водяного отопления и ее нюансыПроисходит такой процесс, благодаря законам физики и термодинамики. Горячая вода имеет меньший объемный вес, чем холодная, поэтому она поднимается вверх, а охлажденная жидкость опускается вниз.
Схема движения воды в системе отопления частного дома Циркулируя в закрытой системе, вода изначально попадает в главный стояк. Затем из него проходит в горячий трубопровод, который расположен на чердаке или же под потолком верхних этажей дома, попадает в горячий стояк и затем подается к отопительным батареям или другим нагревательным приборам. Попадая в секции радиаторных батарей, вода, остывая, передает свою тепловую энергию в отапливаемое помещение, и возмещает его теплопотери. Отдав свое тепло, вода по обратным отводкам попадает в обратный стояк, а затем в обратный трубопровод, который проложен в подвале, либо он установлен в подпольном канале. По этому трубопроводу охлажденная жидкость и попадает снова в котел, который опять нагревает ее. Во время движения теплоносителя в системе отопления возникают непреодолимые потери на трение и сопротивление, которые требуется преодолеть имеющимся циркуляционным давлением. Чтобы отопительные приборы, такие как радиаторная батарея, передавали необходимое количество тепла, существующее в системе циркуляционное давление должно равняться потере во время прохождения по кольцу расчетного количества теплоносителя. Для этого используют специальный гидравлический расчет системы отопления. Трубопровод в системах отопления выполняется из газоводопроводных шовных труб, изготовленных из стали при помощи сварки. Стояки и подводки в отопительных системах устанавливают открытой или скрытой прокладкой. Для более удобного монтажа отопительной системы в многоэтажных домах используются трубные заготовки, которые заранее изготавливают на трубозаготовительных заводах или специальных заготовительных мастерских. Регулировка тепловой отдачи нагревательных приборов, установленных в отапливаемых помещениях, или их отключение, установлено на горячей подводке. При помощи специальных кранов, имеющих двойную регулировку, производится:
Схемы водяных систем отопления и их разновидностиСамая верхняя точка системы отопления оснащается специальным расширительным сосудом – это обычный бак, изготовленный из листовой стали при помощи сварки. Излишки жидкости, образующиеся в результате расширения теплоносителя, поступают в этот бак.
Схема монтажа водяной системы обогрева дома Расширительный сосуд (бак) имеет специальную переливную трубу, через которую стравливают воздушные пробки, образовавшиеся в системе отопления. Также через переливную трубу выливается избыточное количество жидкости-теплоносителя. В нижней части расширительного бачка есть сигнальная трубка с запорным вентилем. Конец сигнальной трубы выходит в раковину котельной. Отопительная система заполняется теплоносителем до тех пор, пока не заполнится расширительный бак, и из сигнальной трубки не появится жидкость. Системы водяного отопления, имеющие естественную циркуляцию, предполагают установку расширительного сосуда на горячем стояке, и его используют для «стравки» излишка воздуха в системе. Для создания благоприятных условий во время работ по выпуску излишков воздуха в системе (исключая вертикальные стояки), все трубы в системе водяного отопления проложены с небольшим уклоном в три – пять миллиметров на один метр погонный. Отопительная система в любом здании заполняется обычной водопроводной водой. Если в водопроводе не хватает давления для полного заполнения системы водой, используют ручной насос для подкачки жидкости-теплоносителя.
Схема с нижней разводкойСхема систем водяного отопления бывает также с нижней разводкой — когда трубопроводы горячий и обратный проложены в помещении подвала. Как бы там ни было, но за последние годы однотрубная схема системы водяного типа отопления получила наибольшее распространение. Она проще монтируется, так как длина труб в этих схемах существенно меньше, чем в 2-х трубных. Они имеют более аккуратный внешний вид, особенно это актуально во время открытой прокладки труб.

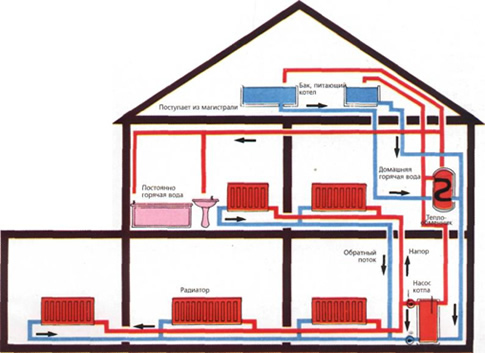

Схема нижней разводки системы отопления Отличием, а одновременно и недостатком однотрубных систем является то, что поступающий в отопительные приборы теплоноситель имеет не постоянную одинаковую температуру (как в двухтрубных системах), а понижающуюся температуру по мере прохождения жидкости по стояку. Такая ситуация привела к необходимости увеличения труб стояка по ходу движения жидкости. Существует еще схема отопления, имеющая осевые замыкающие участки. Здания с невысокой этажностью оснащают зачастую схемой приоконного размещения стояков с подсоединением к ним радиаторных батарей. Эта схема удобна тем, что в ней не увеличивая расход труб, легко можно применить однотипные стояки без предварительных замеров. К такой схеме прекрасно подойдут трубы, изготовленные на трубозаготовительных заводах или специальных мастерских. Особенно стоит использовать такую схему с трехходовыми кранами, ведь при такой схеме расчет отопительных приборов выполняется из условия предполагаемого пропуска через них всего проходящего по стояку теплоносителя, что неизменно приведет к уменьшению энергетических затрат отопительной батареи.
Однотрубные проточные схемы не очень удобны в эксплуатации, ввиду отсутствия регулировки теплоотдачи отдельных радиаторных батарей или других нагревательных приборов, однако такую отопительную систему можно монтировать в зданиях, которые не требуют такой регулировки. Это, например, цеха на заводах, фабриках и др. Горизонтальные однотрубные схемы практично выполнять в зданиях, имеющих максимум три этажа. Отопление с естественной и принудительной циркуляциейЛюбая схема жидкостного отопления имеет как естественную, так и принудительную – насосную циркуляцию. Отопительные системы, имеющие естественную циркуляцию, в современном строительстве выполняются относительно редко. Такие системы целесообразно устанавливать в отдельно стоящих зданиях, имеющих небольшую площадь для отопления. На сегодняшний день современные здания строятся одновременно целыми массивами.
Естественная циркуляция воды при обогреве дома Для них специально возводят отдельные теплоэлектроцентрали, котельни и централизованное отопление. Поэтому и нашла широкое применение система водяного отопления, имеющая насосную циркуляцию. Жидкость в такой системе проходит циркуляцию только за счет работы циркуляционных насосов. Их в системе обычно устанавливают два – рабочий и запасной. Насосы устанавливаются на обратной линии, перед нагревающим котлом. В свою очередь, насосы подразделяются на:
Практически все виды водяного отопления и все виды насосов, использующихся в этих системах, приводятся в действие при помощи электродвигателей. Насосы обеспечивают скорость движения воды в трубопроводах от 0,5 до 1 метра за секунду, в то время как системы с естественной циркуляцией обеспечивают скорость подачи теплоносителя не выше чем 0,2 метров за одну секунду. В первом случае, для полного удаления «воздушных пробок» из систем отопления, разводящие горячие линии прокладывают с небольшим подъемом по ходу движения жидкости.

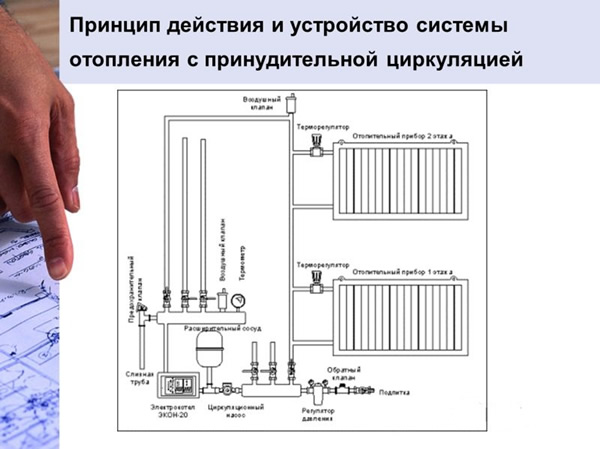

Принцип действия системы отопления с принудительной циркуляцией Такая конструкция выполняется по той причине, что расширительный бак в системе с насосной циркуляцией жидкости подсоединен к «обратке» перед насосом. Воздух в этом случае «травится» через специальные воздухосборники, встраиваемые в верхних точках горячего трубопровода. Системы с насосной циркуляцией позволяют устанавливать нагревательные приборы на уровне с котлом, или даже ниже уровня котла. Системы с естественной циркуляцией теплоносителя предполагают установку отопительных приборов выше котла (исключение составляет индивидуальное отопление в квартире). Централизованное отопление использует в качестве теплоносителя воду, а насосы расположены на станции теплоэлектроцентрали или же на центральной котельне. Бак расширительный устанавливают на самом высоком здании, которое «запитано» в данную ТЭЦ, или же расширительный бак вообще отсутствует. Его можно заменить подпиточным насосом. Все здания, входящие в одно централизованное отопление, оборудованы специальным тепловым выводом. Если в здание подается из тепловой магистрали слишком горячая вода, температура которой превышает расчетную температуру, в ход вступает водоструйный насос, который подмешивает в горячую воду холодную жидкость, доводя температурный баланс до нужной температуры. Разводка водяного отопления и температурные режимыПонижение температуры подающейся горячей воды осуществляется за счет подмешивания к ней из «обратки» охлажденной воды той же отопительной системы.
Системы водяного отопления зачастую имеют рабочую температуру горячей воды 95°С, а обратной — 70°С. В производственных помещениях, с целью экономии поверхности нагревательных элементов и понижения затрат на систему отопления, температурные показатели могут достигать 130°С горячей воды, в то время как «обратка» будет иметь тот же температурный показатель — 70°С. В медицинских учреждениях эти показатели наоборот — ниже. Так, по требованиям санитарно-гигиенических норм, принято температуру входного трубопровода доводить до 85°С, а «обратку» — 65°С. Немалую роль в работе централизованного отопления играет… погода. Чем выше наружная температура, тем меньшие тепловые потери идут в отапливаемых помещениях. Соответственно, температуру подаваемой в центральную отопительную систему воды, также можно уменьшить. Так называемая, качественная регулировка стала очень большим преимуществом схем жидкостного отопления. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
