Схема щита управления дымоудалением

Современный рынок технического оборудования отмечает повышенный спрос на системы противодымной вентиляции, которая включает в себя блок автоматического управления, называемый также щит дымоудаления. Такой ажиотаж связан с утвержденным требованием оснащения зданий противопожарной системой, датированным 1 мая 2009 г.

Щит автоматики является управляющим звеном для вентиляторов дымоудаления, противопожарных клапанов и вентиляторов подпора воздуха, которые непосредственно предусмотрены в различных сооружениях и зданиях. Данная система также называется щит автоматики дымоудаления (ЩДУ).

Мозг системы управления дымоудаления

Заслонка клапана управляется электроприводными противопожарными клапанами, которые в свою очередь, как и электрические двигатели вентиляторов дымоудаления и подпора воздуха, зависят от подаваемого или снимаемого напряжения посредством ЩДУ. Порядок работы указанного оборудования контролируется системой индикации, которая встроена в ЩДУ.

Принцип работы

В щите дымоудаления предусмотрено два режима для регулировки работы вентиляторов и противопожарных клапанов – ручной и автоматический.

Ручной режим дает возможность местного управления системой ДУ, принцип работы которого заключается в использовании специальной кнопки на панели блока спереди. И дистанционного управления щитом дымоудаления по диспетчерскому сигналу, который воспользовался пожарной кнопкой.

А в режиме автоматического управления противодымный щит осуществляет свою работу с момента подачи системой обнаружения пожара соответствующего сигнала, который путем подачи напряжения пускает в действие приводы клапанов и вентиляционные электродвигатели.

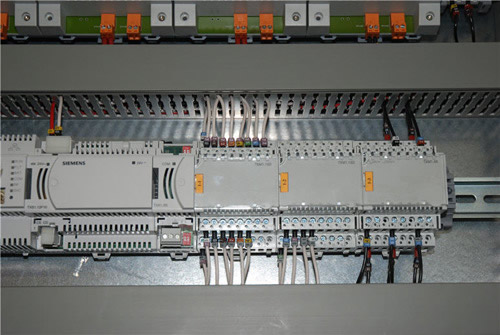

Система автоматического управления дымоудаления

Панель блока щита дымоудаления оснащена светодиодным контролем включения и выключения вентиляторов, положения открытия или закрытия противопожарных клапанов, а также сигнала о включении электрического питания самого блока.

Для щитов автоматического режима имеются определенные стандарты изготовления, но по индивидуальному заказу возможна разработка схемы, отклоняющейся от существующих норм с включением различного рода дополнительных функций по техническому требованию. Что дает возможность производить щиты, управляющие либо только противопожарными клапанами (щит управления клапанами дымоудаления), либо только вентиляционной системой, а также другие варианты

Проектирование системы дымоудаления

Главной и важнейшей функцией данной системы является избавление помещения от вредных и опасных для человеческого здоровья продуктов горения, а также обеспечение безопасного эвакуационного пути.

Установка качественной системы ЩДУ невозможна без правильного и четкого проектирования организацией, обладающей специализированной лицензией Министерства чрезвычайных ситуаций.

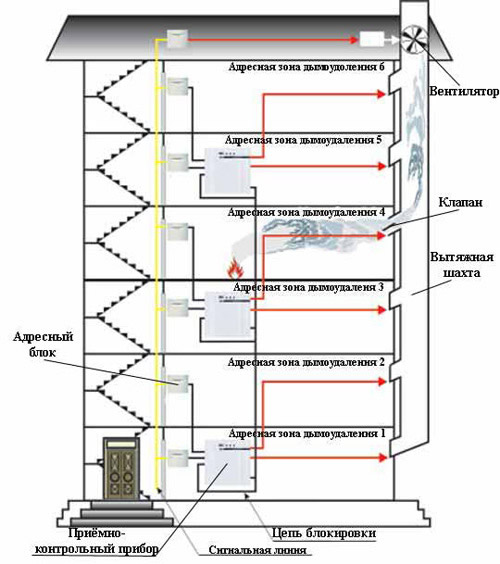

Схема проектирования системы удаления дыма

Блоком дымоудаления в обязательном порядке должны быть оснащены в соответствии с регламентом:

• подвалы, отданные в эксплуатацию;
• не имеющие естественного освещения коридоры;
• помещения для торговли соответствующего класса и тому подобные места зданий и сооружений.

В основу создания проекта по оснащению дымоудалением какого-либо здания используются следующие данные: параметры объема помещения, ширина эвакуационного пути, средние данные посещаемости данного помещения людьми и другие важные параметры.

Обязательным требованием к установке ЩДУ является сертификат качества используемого оборудования. Не менее важными считается наличие особой маркировки кабеля, соединяющего элементы противодымной системы, отличающегося своей огнестойкостью.

Монтаж системы дымоудаления

Требования к монтажу ЩДУ предъявляются в зависимости от типа помещения, где оно устанавливается. Во главе установки стоит соответствие всем нормам использования данного оборудования.

• На подготовительном этапе осуществляется точная разметка и просверливание необходимых отверстий. Проверка наличия всех необходимых для работы элементов.
• Все воздуховоды пропитываются огнезащитным составом или огнеупорным материалом.
• Крепление всех элементов конструкции воздуховода и системы в целом.
• Устанавливаются вентиляторы, клапаны и решетки.
• После монтажа основных составляющих противодымной системы, устанавливается автоматика. Ее предназначение заключается в обнаружении и своевременном оповещении о пожарной ситуации.
• Осуществление проверки рабочего состояния данной установки.

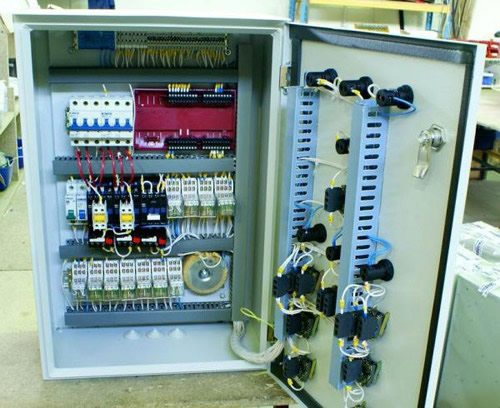

Все элементы установлены и настроены

Воздушные ходы противодымной системы подвергаются специальной обработке составами, противостоящими возгоранию с предъявлением соответствующего лабораторного документа в органы пожарной безопасности. Возможен вариант использования для этих целей изолирующего материала, с таким же предъявлением на него сертификата качества органам пожарной безопасности.

В период, перед тем, как готовый объект с установленной в нем системой дымоудаления, готов к сдаче в эксплуатацию, проводится комплексное испытание с имитацией настоящей пожарной ситуации. Результатом чего должно стать безусловное срабатывание системы щита автоматики дымоудаления, вводящей в режим работы вентиляторы и противопожарные клапаны. Индикация на панели щита обязана отражать все происходящее в надлежащем качестве.

Обслуживание ЩДУ

Обслуживание противодымной системы заключается в следующих мероприятиях:

• обнаружение в системе неполадок;
• устранение причин неисправности системы путем замены изношенной или поврежденной детали;
• периодическое прочищение и детальная регулировка.

Обслуживание должен проводить опытный персонал

Для пользователей и тех, кто осуществляет обслуживание противодымной системы необходимо придерживаться следующих правил:

• такая система предусматривает непрерывную работу, что исключает ее отключение без особых на то причин;
• система нуждается в плановых осмотрах и вентиляторной чистке;
• предварительные испытания являются обязательными, это обезопасит от возникновения плачевной ситуации из-за неисправности системы.

Заказывая работы по установке щита дымоудаления, обращайтесь только в организации, предоставляющие по первому требованию лицензию на подобный вид деятельности.
