Для чего предназначен щит управления вентиляцией?

Системы регулирования и автоматика вентиляционных систем поддерживают и контролируют заданные климатические условия в помещении. Устройство, контролирующие все составляющие системы называется щит управления вентиляцией. Из чего состоит, и для чего нужна автоматизация вентиляционных систем рассмотрим в этой статье.

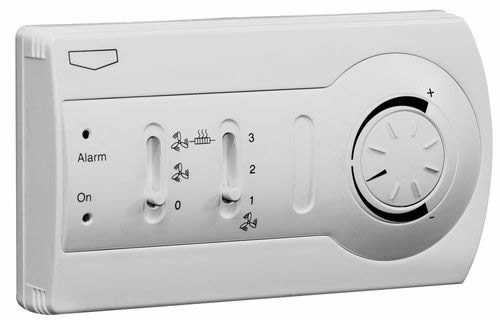

Устройство для регуляции и управления вентиляторами вытяжки и притока воздуха

Задачи вентиляционных систем

Итак, главные задачи, которые выполняются при помощи автоматического управления системами вентиляции таковы:

• В помещении поддерживаются постоянные заданные параметры состояния воздуха;
• Регулируются частоты, с которыми осуществляется вращение вентилятора;
• Защищается от замерзания водяной калорифер;
• Производится индикация степени загрязненности фильтров.
• Благодаря выполнению таких функций, использование управления вентиляционными системами способствует экономии потребления тепла и холода до 20%.

Элементы систем вентиляции

Система управления включает в себя основные элементы, такие как датчики, регуляторы и прочие исполнительные механизмы.

Датчики

При помощи датчиков можно получать информацию о состоянии необходимого объекта по различным параметрам (температуре, давлению, влажности и пр.) и контролировать его, в случае малейшего сбоя системы. Подбирать датчики необходимо строго в соответствии с условиями той или иной вентиляции (условия эксплуатации, диапазон и степень точности измерений и т.д.).

Датчики температуры выполняются для наружного и комнатного применения, могут показывать температуру на поверхности трубопровода или внутри канала (воздуховода). Закрепляются они либо на сами трубы (на их поверхность) — наружные, либо перпендикулярно движущемуся потоку воздуха в трубе, воздуховоде – канальные датчики. Атмосферные датчики устанавливаются снаружи здания, выше его середины, с подветренной стороны, а комнатные виды датчиков должны крепиться внутри помещения, на расстоянии от пола не менее 1 – 1,5 м.

Датчики системы вентиляции и отопления

Управление вентиляцией зависит и от датчиков, регулирующих степень влажности, бывают они комнатного назначения и канального. Внешне выглядят, как блок со встроенным в него электрическим прибором, который измеряет относительную влажность воздуха и преобразует полученные данные в электронные сигналы. Чтобы прибор работал точнее, его необходимо устанавливать на определенном расстоянии от окон, приборов отопления, струй вентиляции и солнечных лучей.

Давление контролируется при помощи реле и аналоговых датчиков давления. Устанавливаются они в местах, соответствующих требованиям технического паспорта. Измеряют давление в одной заданной точке, показывают разность давлений в нескольких точках.

Датчиками потока называются устройства, измеряющие скорость движение потока (это может быть как жидкость, так и газ) в трубах и воздуховодах. Расчет расхода газа или жидкости производится с учетом площади сечения трубы.

Регуляторы

Регуляторы необходимы для управления исполнительными вентиляционными механизмами. Они получают сигналы от датчиков, обрабатывают их показания и приводят в действие исполнительные механизмы системы вентиляции.

Регуляторы управления исполнительными вентиляционными механизмами

Исполнительные механизмы

Устройство, начинающее свою работу по команде, полученной от регулятора, называется исполнительным механизмом. Разделяются по способу работы: электрические, механические, гидравлические и пр.

Все процессы, из которых составляется вся система управления вентиляцией, контролируются посредством такого устройства, как электрический щит управления.

Щиты (шкафы, блок) управления для вентиляционных систем

Щитом управления называется устройство, благодаря которому осуществляется централизованный контроль над технологическими процессами в предприятиях различного назначения (электростанции системы газоснабжения, водоснабжения, электроснабжение и пр.). Это некий пульт, с располагающимися на нем приборами измерения и контроля всевозможных параметров, световыми индикаторами, ключами управления и мнемоническими схемами.

Комплектация блока управления выполняется так, чтобы видимость приборов и быстрый доступ к ним были максимально учтены. Вместе со щитом управления для всего предприятия в системе могут быть установлены групповые, агрегатные, цеховые и другие щиты.

В системах вентиляции, также, применяются шкафы управления. Контроль, посредством шкафов, может производиться запрограммированными микро контроллерами (автоматически) и при помощи ручной регулировке рабочих параметров.

Щит управления вентиляцией является базовой единицей данной системы, он выполняет такие основные функции:

1. Включает индикацию работы и саму вентиляционную установку;
2. Управляет приточным вентилятором;
3. Регулирует скорость приточного вентилятора;
4. Управляет приводом заслонки для воздуха;
5. Регулирует температуру.

Работают пульты управления с различными видами оборудования для вентиляционных систем. Благодаря нему не только поддерживается постоянная температура и влажность помещения, но и повышается безопасность работающего оборудования.

Все показатели, необходимые для качественного воздухообмена, сохраняются на заданный промежуток времени. Используются вентиляционные щиты в системах с водяным и электрическим обогревом, системах с рекуперацией и рециркуляцией тепла, а также, в вытяжных, приточных и подпорных системах.

Управление вентиляцией пультом (щитом) происходит по заданным производителем параметрам, это могут стандартные и дополнительные (расширенные) функции. Шкаф регулирует и фиксирует температуры контактов вентиляционных двигателей, управляет воздушным и тепло поставляющим клапанами, замедляет время остановки для вентилятора приточного воздухообмена, подает сигналы о загрязнении фильтров, обо всей работе системы, предупреждает и фиксирует аварии, и выполняет множество других поставленных ему задач.

Схема устройства шкафов управления

Сегодня щиты управления приточной, вытяжной и приточно-вытяжной вентиляциями предоставляются в огромном ассортименте, поэтому можно подобрать шкафы для любых типов и сочетаний оборудования. Большинство из них выполнены по стандартной схеме работы и включают в себя преобразователи частоты, контроллеры, рубильники и пускатели, выключатели, контакторы, защитные элементы, реле и световые индикаторы различных режимов. Каждое составляющее схемы устройства играет свою роль в общей работе пульта управления.

Функциональная схема автоматизации вентиляции

Так, например, благодаря преобразователям частоты можно изменять скорость вращения вентиляторных лопастей и запускать, тем самым, механизмы в щадящем режиме работы (без рывков и резких перепадов). Так будет уменьшаться потребление электроэнергии, сокращаться процент возможной перегрузки, увеличиваться безопасность работы системы и продлеваться общий срок ее эксплуатации.

Контроллеры бывают дискретные и аналоговые, нужны они для разрешения возникающих в работе систем вентиляции проблем. Используя контроллеры, в любой момент можно быстро отреагировать на малейшее отклонение от нормы в работе любого элемента системы и тут же исправить его.

Как размещать щиты управления?

Блок управления вентиляцией, изначально, рассчитан и готов к беспрерывной работе в температурном диапазоне от -10 до +55 0С. Производятся корпусы шкафов для управления из металлических и пластиковых материалов, со степенями защиты IP31 и IP45. Работают при заземлении и частоте сетевого тока 50Гц под напряжением 220 или 380В.

Из-за таких технических показателей пульты управления приточной вентиляции устанавливаются в специализированных помещениях, отдаленных от источников влаги, пыли, отопительных приборов и химических процессов.

Категорически запрещается использование блоков при увеличенной влажности помещения, возможном намокании щита, или попадании на него прямых солнечных лучей. Проявление радио магнитных помех, возле устройства, также, лучше исключить.

Исходя из всего вышесказанного, можно сделать вывод, что для пульта управления вентиляционными системами лучше всего подойдет специально оборудованная под него комната – диспетчерская или электрощитовая.
