Преимущества системы отопления дома с естественной циркуляцией водыВ квартирах с индивидуальным отоплением и небольших загородных домах самой распространенной считается система отопления с естественной циркуляцией.
Отопление с естественной циркуляцией включает в себя водонагревательный котел, обратный и подающий трубопроводы, нагревательные радиаторы и расширительный бачок Такой принцип обогрева помещений весьма практичен, сами системы могут прослужить без капитального ремонта больше 40 лет. Они используют лишь природные законы физики и не требуют дорогостоящего оборудования или дополнительных источников энергии. Недостатками этих вариантов отопления являются:
Отопление с естественной циркуляцией включает в себя водонагревательный котел, обратный и подающий трубопроводы, нагревательные радиаторы и расширительный бачок. Отопление с естественной циркуляцией воды – принцип работыПодогреваемый в котле теплоноситель (вода) протекает по подающему трубопроводу, а затем по стояку в радиаторные батареи, которым отдается тепло. После этого вода по обратным трубопроводам снова возвращается в котел, где опять происходит ее нагрев до необходимой температуры. Цикл многократно повторяется. Водяное отопление с естественной циркуляцией требует прокладки трубопроводов по горизонтали с небольшим наклоном, обращенным в сторону протекания водного потока. Подогретая вода, поднимаясь по стоякам из-за температурного расширения, выдавливается более холодным потоком воды, исходящим из обратки. После этого подогретая вода растекается самотеком по горизонтальным отводам, а охлажденная вода (таким же образом) поступает в котел. Наклон труб способствует отведению воздушных пузырьков к расширительному баку, поскольку газ легче, чем вода — он устремляется вверх, а наклонные трубы помогают ему не задерживаться и поступать в расширитель, а после — в атмосферу. Расширительный бак оставляет давление во всей системе постоянным, он служит для принятия увеличивающейся при нагревании объема воды, а после охлаждения снова отдает ее в трубопровод. Схема отопления с естественной циркуляцией вызывает подъем воды за счет расширения при нагреве или же под воздействием гравитации.
Схема отопления с естественной циркуляцией Циркуляция возникает за счет разности плотности нагреваемой воды, которая поднимается вверх по подающему стояку, и охлажденной воды, спускающейся по обратному стояку. Гравитационное давление растрачивается на перенос теплоносителя, а также на преодоление сопротивления в трубопроводной сети. Эти сопротивления вызываются особым трением водного потока о стенки труб, а также присутствием в самой системе местных сопротивлений. К таким местным сопротивлениям относят повороты и ответвления труб, арматуру, а также сами нагревательные приборы. От того, насколько большое внутреннее сопротивление будет возникать в трубопроводах, будет зависеть гравитационное давление. Для уменьшения трения применяют трубы увеличенного диаметра. Как появляется циркуляционный напор?

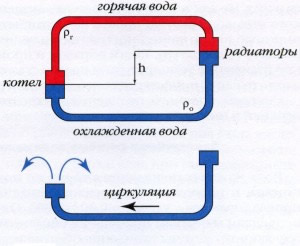

Графическая схема возникновения циркуляционного напора Циркуляционный напор зависит от:
Отопление с естественной циркуляцией характеризуется скачкообразным изменением температуры в радиаторах и котле. Она изменяется вдоль центральной оси этих приборов. В верхней части котла или радиатора находится горячая вода, а в нижней части — более холодная. Нагретая вода имеет плотность и вес несколько меньший, чем холодная. Такая вода, под действием гравитационных сил, вынуждена перемещаться из верхних сосудов в нижние. Поскольку отопление дома имеет замкнутый контур по все обогревательной системе, то вода в нем не выплескивается, а стремится «успокоиться» и занять определенный уровень, но это ей не удается осуществить, поскольку в котле теплоноситель постоянно подогревается в верхней половине контура, при этом несколько уменьшая его вес относительно охлажденной воды. Из-за того, что высокий столб утяжеленной воды после прохождения радиаторов все время выталкивает более низкий столб охлажденной воды впереди котла и подталкивает воду, возникает естественное циркулирование. Другими словами — чем выше размещены центры радиаторов от центра котла отопления, тем большим будет циркуляционный напор. Высота установки батарей отопления является одним из основных показателей напора воды. Уклон подающего трубопровода в сторону радиаторов, а также обратки в сторону котла будет лишь еще более способствовать этому процессу, одновременно помогая воде преодолевать в трубах местное сопротивление.
Для квартирного отопления, если котел будет установлен непосредственно в помещении на одном уровне с радиаторами, для создания большего циркуляционного напора отопительный агрегат следует устанавливать в «яму» — прямо на плиту перекрытия, предварительно выпилив вокруг него пол. Такую «яму» следует оборудовать асбестовыми плитами и железом. Саморегулирующаяся величина циркуляционного напораСледующим показателем, от которого зависит величина циркуляционного напора, является разница между плотностью протекающей горячей и холодной воды. Следует отметить, что системы с естественным циркулированием теплоносителя относят к саморегулирующимся. Для проведения эффективной настройки, при изменениях температуры подогрева воды, в такой системе возникает самопроизвольное изменение — увеличивается расход теплоносителя. Вследствие изменения плотности, в горячей воде будет увеличиваться естественное циркуляционное давление, что приведет к увеличению количества протекающей в системе воды.
Чем больше нагрета в котле вода и чем быстрее она охлаждается в радиаторах, тем скорее она будет циркулировать Иными словами, если мы включаем котел на полную мощность, то получаем сильно нагретую воду с уменьшенной плотностью. Заходя в батареи радиаторов, она будет отдавать им свою теплоту, а плотность ее при этом будет пропорционально повышаться. Чем существеннее разница между плотностью горячей и охлажденной воды, тем большим будет циркуляционный напор во всей системе. Таким образом, чем больше нагрета в котле вода и чем быстрее она охлаждается в радиаторах, тем скорее она будет циркулировать, «бегать» по трубам. Этот процесс будет замедляться по мере прогревания помещений. После теплоноситель начнет остывать в батареях меньше, а плотность его уже не так сильно будет отличаться от плотности только что вышедшего потока из котла, поэтому циркуляционный напор будет уменьшаться. Вода не так быстро «бегает» в трубах, не носится как «угорелая», чтобы обогреть помещения, а медленно и степенно перетекает в них. И лишь после того, как в помещении температура начнет снижаться, к примеру, из-за резкого похолодания снаружи или же просто долго открытой двери, напор циркулирования начнет повышаться и вода побежит в трубах быстрее, стремясь поскорее выровнять температуру. Естественное отопление – преимуществаК достоинствам этих систем отопления можно отнести:
Виды систем отопления домовОтопление с естественной циркуляцией имеет несколько разновидностей. Оно может быть:
В системах с естественным перетеканием теплоносителя в малоэтажных строениях величина циркуляционного давления сравнительно небольшая. Поэтому в них не стоит допускать очень больших скоростей перетекания воды по трубам. Для таких систем рекомендуется устанавливать трубы большого диаметра. При значительной длине трубопровода внутреннее сопротивление в нем возрастает, а из-за увеличения диаметра, оно уменьшается. Довольно часто можно наблюдать, что диаметр трубы на дальнем стояке от котла существенно больше, чем самый ближний. Рассчитывая диаметры и расстояния до труб, можно уравнивать параметры сопротивления, а также количество воды, перемещаемой по системе. Двухтрубные системы отопленияВ двухтрубных системах отопления все нагревательные приборы, которые размещены с отопительным котлом на одном уровне или же ниже его, не будут нагреваться вообще.
Двухтрубная система отопления с естественной циркуляцией Практика показывает, что для этих систем наименьшее расстояние между центров нагревательных элементов, располагающихся на первых этажах и центром отопительного котла должно быть не меньшим, чем 3 метра. Для такой двухтрубной системы монтажа котельная должна размещаться в подвальном помещении. Однотрубное отопление с естественной циркуляцией воды
Однотрубная система отопления с естественной циркуляцией Описанный выше недостаток отсутствует в однотрубных системах. Ведь гидростатический напор, который заставляет перетекать воду по системе, может образовываться из-за охлаждения воды в трубах, подводящих подогретую воду в батареи радиаторов или же отводящих охлажденную воду от самих батарей прямо к отопительному котлу. Такое остывание трубопроводов приносит двойную пользу:
Из-за этого эффекта в однотрубных схемах трубопровод прокладывается открыто и его ничем не изолируют. А самый главный трубопровод — стояк для подачи горячей воды — старательно теплоизолируется. Остывание воды в этом стояке может привести к снижению температуры, увеличению плотности самого теплоносителя, что приведет к падению гидростатического напора во всей системе. Именно так и происходит саморегулирование системы. Естественное отопление дома, благодаря одновременному изменению количества воды и ее температуры, будет обеспечивать необходимую теплоотдачу во всех приборах отопления, что будет способствовать поддержке ровного микроклимата, обеспечивающего комфортную температуру. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
