Система отопления "Ленинградка"

Сегодня существует достаточное количество видов отопления, так что каждый владелец дома может определиться с выбором. Для каждого дома подбирается определенная система отопления, в зависимости от разных факторов, таких как планировка помещений, объем площади, количество этажей в доме и многое другое.

Самой простой и наиболее экономичной отопительной системой, имеющая особую популярность, особенно в советское время, является однотрубная система отопления «Ленинградка», которая идеально подходит для одноэтажного дома. Хотя некоторые проектировщики применяют ее и для двухэтажного коттеджа. Эта система позволит владельцу самостоятельно обогревать и обслуживать свое жилье. Отчего он становится независимым от центральной отопительной системы.

Простота конструкции и монтаж основывается на принципе разводки магистрали, где все отопительные приборы располагаются последовательно. Отопительная система Ленинградка делится по способу монтажа на горизонтальную и вертикальную схемы, которые в свою очередь могут иметь нижнюю или верхнюю разводку. Основными элементами системы являются котел, расширительный бак, трубы и радиаторы. Поэтому ее можно смонтировать самостоятельно при наличии некоторых навыков, а также необходимых материалов и инструментов.

Экономичность этой системы заключается в значительном сокращении расхода труб (их нужно практически вдвое меньше по сравнению с двухтрубной системой). Она отлично работает с различными отопительными приборами, такими, как электрический котел, напольный или настенный газовый котел, кирпичная печь, отопительная печь из металла, которая работает на угле, дровах, торфяных брикетах и др.

Преимущества и недостатки системы

Преимущества отопительной системы «Ленинградка» заключаются:

• в простоте и доступности;
• в невысокой цене;
• возможность ремонта;
• бюджетный и достаточно простой монтаж, которым можно выполнить самостоятельно;
• минимальная трудоемкость работ;
• возможность приобрести отдельные недорогостоящие элементы системы;
• возможность провести подающую трубу, как над полом, так и под ним;
• малое количество выглядывающих труб позволяет сохранить эстетичность помещений;
• подающую трубу можно прокладывать под дверными проемами;
• по желанию владельца можно установить систему «теплый пол».

Важно помнить, что в помещении, которое будет последним в цепи магистрали, отопительные приборы должны иметь больше секций для увеличения теплоотдачи, так как вода в магистрали уже достаточно охладится. Это позволит улучшить обогрев в крайнем помещении.

К недостаткам системы можно отнести:

• Необходимость использования сварочного аппарата и умение им пользоваться.
• Для улучшения циркуляции, нужно увеличивать давление внутри системы.
• В горизонтальной однотрубной отопительной системе «Ленинградка» нельзя вмонтировать полотенцесушители и водяной «теплый пол».
• Не достаточно эстетичный вид в интерьере помещения из-за наружных труб, имеющих большой диаметр.
• Наличие участка вертикального стояка.
• Существуют ограничения по общей длине магистрали или стояка.
• Обязательно проверить герметичность соединений в местах сварки после проведения монтажа.
• Неравномерная теплоотдача всех подключенных радиаторов, которую можно выправить с помощью увеличения количества секций на последних батареях.
• В случае применения металлических труб в магистрали, демонтаж станет достаточно проблематичным.

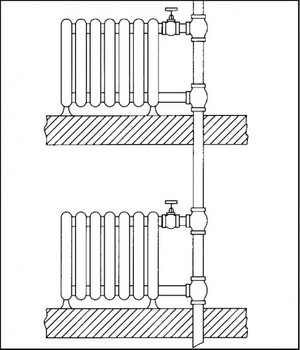

Схема устройства системы Ленинградка

Традиционная однотрубная система имеет достаточно простую конструкцию. Подающая линия прокладывается от нагревательного котла. К ней подключается нужно количество радиаторов. Горячая вода или антифриз движется через все батареи или радиаторы, по ходу охлаждаясь. Затем по трубе обогрева теплоноситель возвращается к котлу, образовывая замкнутую систему циркуляции, которая бывает естественной и принудительной.

Ленинградка имеет следующие составные элементы:

• расширительный бачок;
• газовый котел;
• радиаторы отопления;
• различного диаметра трубы (для подводки и стояка).

Дополнительные элементы системы:

• термостатические клапаны;
• вентили — балансировщики;
• шаровые краны;
• байпасы.

Модернизация «Ленинградки»

Стандартная однотрубная система может быть оснащена радиаторными регуляторами, клапанами — термостатами, шаровыми клапанами и вентилями для балансировки. Эти дополнения позволяют качественно улучшить уровень отопления.

Система позволяет контролировать температурный режим и экономит расход тепла, ограничивая теплоотдачу во временно неиспользуемых или нежилых помещениях. В помещениях, которые редко используются, можно уменьшить температуру или не использовать вообще, хотя рекомендуется оставлять минимальное тепло для поддержания помещения. Или же повышать температуру, например, в детской комнате или в спальне. Усовершенствованная система отопления позволяет регулировать отдельный отопительный прибор, не меняя температуры на последующих приборах.

Также рекомендуется на радиаторах установить краны на байпасах, что позволит заменять или ремонтировать каждый отдельный прибор без отключения всей системы.

Для большего контроля над системой и регулирования на отдельно взятом радиаторе, а также для лучшего продвижения теплоносителя устанавливаются циркуляционный насос и дополнительные вентили у каждой батареи. Благодаря чему можно демонтировать отдельно взятую часть магистрали и отремонтировать ее без полного отключения всей системы. Получается однотрубная система, имеющая элементы управления протоком теплоносителя. В этом случае конструкция магистрали становится немного дороже.

Особенности монтажа отопительной системы

Ленинградка устанавливается просто, если соблюдать последовательность монтажа:

• Труба, имеющая диаметр в полтора или два дюйма, должна укладываться строго по периметру помещения и всего здания от котла, а затем она замыкается на нем.
• Немного отступив от котла, производится технологическая врезка, где к основной линии магистрали будет дополнительно присоединена вертикальная труба.
• К этому отрезку, в его верхней точке, крепится расширительный бачок, что позволит создавать в системе оптимальное давление антифриза или воды.
• После этого подключаются батареи и радиаторы, которые также врезывают в магистральную трубу.

Их могут присоединить двумя способами:

• нижнее подключение (осуществляется к патрубкам снизу);
• полнопроходное подключение (производится по диагонали).

Система Ленинградки работает за счет разности плотности теплоносителя, то есть горячая вода, попавшая в радиатор, будет стремиться вверх, тем самым она вытесняет остывшую воду. Благодаря постоянным процессам нагрева и остывания в системе отопления, осуществляется непрерывная циркуляция. Также необходимо трубы нагрева проводить под небольшим углом, таким образом, происходит улучшенное продвижения теплоносителя. Это касается как одноэтажных, так и двухэтажных домов и квартир.

Горизонтальная и вертикальная система отопления

Схема отопления частного дома с горизонтальной разводкой, имеет несколько вариантов. Магистраль можно уложить как в пространстве пола, так и по самому перекрытию пола. При закладке в пол, магистраль теряет тепло. Во избежание потерь, трубы нужно теплоизолировать. Важно помнить, что подающая труба обязательно монтируется под уклоном для беспрепятственной циркуляции теплоносителя. Все отопительные приборы нужно крепить на одном уровне.

На каждый радиатор или батарею устанавливается кран Маевского, с помощью которого из отопительной системы удаляется воздух.

Вертикальная разводка системы позволяет работать более эффективно, при условии, если подключен циркуляционный насос. Так как принудительная циркуляция воды или антифриза позволяет достигать быстрого прогрева даже при небольшом диаметре магистральной трубы.

Рассчитывая вертикальную гравитационную схему необходимо предусмотреть, чтобы трубы были большого диаметра. Это обеспечит необходимую пропускную способность отопительной системы в целом. Монтировать трубы нужно под небольшим углом для лучшего осуществления циркуляции.

Группа безопасности системы «Ленинградка»

Циркуляционный насос может устанавливаться на подачу и на «обратку». Расширительный бак устанавливается до насоса, чтобы он не давил на бак.

Система, имеющая расширительный бак, называется закрытой системой. Если используется обычный открытый бак, в который можно доливать воду, является открытой системой.

Перед насосом последовательно устанавливается перекрывающий кран с фильтром. После него нужно также поставить еще один кран, чтобы в любой момент была возможность перекрытия промежутка, в котором находятся фильтр грубой очистки циркуляционный насос. Это позволяет прочистить фильтр, а также снять насос (на накидных гайках) без слива воды из системы.
