Система отопления с естественной циркуляцией

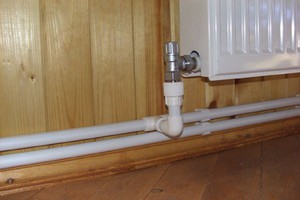

Система отопления

Систему отопления с естественной циркуляцией теплоносителя называют так же самотечной или гравитационной. Ее функциональность основана на разнице в плотности холодной и горячей воды и разнице по высоте в расположении отопительных приборов и котла. У горячей воды плотность гораздо ниже, поэтому более холодный теплоноситель, поступающий из радиаторов, вытесняет ее из котла и направляет вверх по стояку. После того, как тепло отдано радиаторам, холодная вода перемещается по направлению к котлу под воздействием гравитационных сил, на ее место поступает более горячая вода от стояка.

Виды гравитационных систем

Самотечные системы монтируются в квартирах с автономным отоплением и небольших домах. Они не требуют использования электроэнергии или применения дорогого оборудования.

Самотечная отопительная система может быть однотрубная или двухтрубная.

Она состоит из:

  • котла;
  • контура (расширительного бака, труб, соединительных элементов, вентилей);
  • теплоносителя (воды или антифриза);
  • отопительных приборов (конвекторов, радиаторов, теплых полов).

Основное преимущество естественной циркуляции — независимость от остальных коммуникаций. Если в доме установлен котел на дровах, отопление получается полностью независимым даже от поставок электроэнергии (нет насоса), что совсем немаловажно в некоторых регионах. Но подобные схемы пригодны только для небольших площадей, так как общая длина контура не может быть больше, чем 30 м.

Когда котел работает на полную мощность, вода получается очень горячая, с невысокой плотностью. В отопительных приборах температура теплоносителя снижается, плотность повышается. Таким образом, скорость потока зависит от температуры воды на выходе из котла и скорости ее остывания в радиаторах. Если в помещении очень холодно, вода остывает быстро, поток ускоряется. При повышении температуры воздуха вода остывает медленнее, скорость потока снижается.

Можно смонтировать как однотрубную, так и двухтрубную самотечную отопительную систему, но только с вертикальной разводкой.

Одноконтурная самотечная система отопления

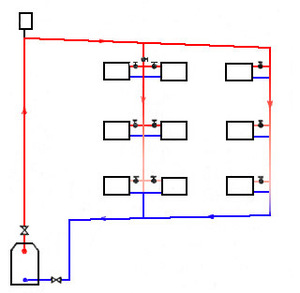

Однотрубная система отопления

Однотрубное самотечное отопление можно монтировать только с вертикальной разводкой и с последовательно присоединенными радиаторами. В доме с одним этажом подобная схема более эффективна, чем в двухэтажном. Горячая вода из расширительного бака течет сверху вниз и наполняет отопительные приборы. Если этаж один, то разница в температуре в радиаторах незначительная.

В двухэтажном варианте на втором этаже радиаторы более горячие, чем на первом. Чтобы как-то уравновесить температуру, можно на первом этаже установить более объемные отопительные приборы. Такая схема не предусматривает монтаж регулировочных кранов — если перекрыть воду на одном радиаторе, уменьшится ее поток и в других. Это значит, что невозможно в помещениях регулировать температуру. Кроме того, нельзя отключить отопление на одном из этажей.

Эффективность отопления можно повысить, если установить байпас (замыкающий участок). Диаметр у байпаса может быть такой же, как у трубопровода, идущего к радиаторам верхнего этажа, или на 1−2 миллиметра меньше. Если диаметры одинаковые, то в трубопроводе требуется вентиль или трехходовой кран. Эта арматура позволяет регулировать скорость потока в зависимости от потребностей. Например, если нужна одинаковая температура во всех помещениях, то вентиль открывается, и часть воды (мимо радиаторов второго этажа) направляется на первый этаж. В результате она имеет более высокую температуру, чем при отсутствии вентиля.

Трехходовой кран — современный вариант вентиля, который можно оснастить электроприводом и контроллером для определения температуры воздуха или теплоносителя. При малейших изменениях он отдает команду трехходовому крану на увеличение или снижение объема подачи теплоносителя на радиаторы верхнего этажа.

Но можно обойтись и без вентиля, и без трехходового крана, если диаметр байпаса на размер меньше, чем у трубы, по которой идет теплоноситель к радиаторам верхнего этажа. Вода, которая поступает сверху, делится на два отдельных потока. Если диаметры одинаковые, вода перестанет поступать в радиаторы верхнего этажа — весь поток направится вниз — по пути меньшего сопротивления.

Особенности монтажа и преимущества однотрубной гидравлической системы отопления:

  • низкая стоимость материалов, создания и обслуживания;
  • нет необходимости приобретать насос и тратить электроэнергию;
  • срок эксплуатации достигает 40 лет;
  • простой ремонт (практически все поломки можно устранить самостоятельно);
  • система способно саморегулироваться, поэтому достаточно теплоустойчива.

При монтаже следует особое внимание уделить разнице по высоте между радиаторами и котлом, а так же углу уклона контура. Уклон должен быть таким, чтобы на каждый метр приходилось 5−10 мм, что обеспечит надлежащую скорость теплоносителя и выход воздуха из системы. Большое значение имеет и диаметр труб— чем он больше, тем меньше гидравлическое сопротивление и выше скорость потока. Кроме того, желательно при монтаже использовать минимум арматуры (она снижает скорость потока).

Самотечное двухтрубное отопление

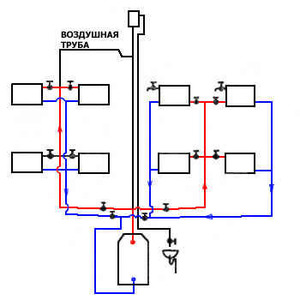

Двухтрубная система отопления

По направлению движения теплоносителя двухконтурные системы делятся на: с попутным движением и тупиковые. В тупиковом варианте горячий и остывший теплоноситель движется в разных направлениях. При использовании подобной схемы монтажа длина колец циркуляции получается не одинаковой. Это значит, что для самых дальних отопительных приборов кольцо гораздо длиннее, чем для тех, которые находятся по-близости от котла. Поэтому те радиаторы, которые ближе к стояку, греются лучше.

При использовании схемы с попутным движением воды все кольца циркуляции получаются одинаковыми по длине, поэтому радиаторы прогреваются одинаково. Но такие схемы используются редко из-за большого расхода трубных материалов. Чаще всего стараются улучшить характеристики тупиковой системы путем монтажа двух или нескольких контуров вместо одного.

Двухтрубная система — это два отдельных трубопровода, проведенные параллельно: один для горячей воды (от котла), второй — для охлажденной (прошедшей через отопительные приборы). Отопление с применением двух контуров можно установить, если использовать верхнюю разводку и трубы с диаметром 32 мм или более.

Вода от котла поднимается в распределительный бак, из которого спускается к отопительным приборам самотеком. Если диаметр трубопровода слишком маленький, создается высокое гидравлическое сопротивление, которое препятствует циркуляции.

Особенности монтажа

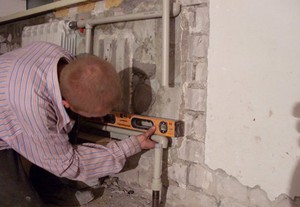

Монтаж системы отопления

От котла монтируется труба, соединяющая его с расширительным баком, который установлен на утепленном чердаке или под потолком в одном из помещений верхнего этажа. Для того, чтобы снизить потери тепла, стояк желательно утеплить. От нижней части бака отходит труба с горячей водой, соединенная с радиаторами. В баке так же должен быть отвод, через который уходит в канализацию лишняя вода. От каждого отопительного прибора отводится труба, по которой удаляется охлажденная вода, и присоединяется к отводящему контуру, направленному к котлу. Оба контура (подающий и отводящий) монтируются параллельно.

Существуют так же схемы устройства двухконтурной гравитационной системы с нижней разводкой, но они практически не используются. Во многом они схожи со схемами верхней разводки, поэтому требуют большого количества труб. Стояки приходится монтировать в жилых помещениях, поэтому теряются все преимущества нижней разводки. Кроме того, на радиаторах необходимо устанавливать спускники воздуха. При использовании этих схем в систему монтируются расширительные баки, которые сообщаются с внешней средой и забирают из нее воздух. Поэтому стравливать воздух приходится каждую неделю, а иногда даже чаще.

Преимущества и недостатки

К преимуществам относится:

  • энергонезависимость;
  • простота и легкость монтажа;
  • легкий и быстрый ввод;
  • отсутствие вибрации и шума, создаваемого насосом;
  • длительный срок эксплуатации;
  • простое обслуживание;
  • высокая ремонтнопригодность;
  • саморегуляция (при понижении температуры воздуха скорость потока увеличивается).

Недостатки самотечности:

  • ограничение объема отапливаемых помещений;
  • высокая инертность;
  • необходимость соблюдать при монтаже уклон;
  • разводка трубопроводов может быть только открытая;
  • необходимость постоянно контролировать уровень теплоносителя в расширительном баке;
  • невысокий КПД, что увеличивает расходы на отопление;
  • необходимость в монтаже трубопровода с большим диаметром;
  • опасность замерзания (низкая скорость потока).

Двухконтурную самотечную отопительную систему нельзя установить в доме без подвала достаточной глубины. Если расстояние (по высоте) от центра котла до отопительных приборов первого этажа меньше, чем 3 метра, радиаторы греться не будут. Так же не стоит монтировать сложную систему в небольшом одноэтажном доме, в котором вполне можно обойтись однотрубной самотечной конструкцией.

Перед тем, как выбрать схему разводки отопительной системы, стоит узнать и о преимуществах применения насоса:

  • возможность использовать трубы с маленьким диаметром;
  • насос предотвращает перепады температуры в системе;
  • можно регулировать температуру теплоносителя при помощи регулировки скорости потока.

Но циркуляционный насос сделает отопление зависимым от подачи электроэнергии и создаст определенный уровень шума в доме.
