Монтаж и установка видеонаблюдения своими руками

Самодельная камера, сделанная своими руками на кухне – это уже из области фантастики, а вот самостоятельная установка видеонаблюдения – это вполне возможный вариант. Магазины сейчас битком забиты нужными комплектующими для видеонаблюдения. Поэтому паять платы никто уже не собирается, намного проще и экономичнее по времени купить все готовое. Если вы располагаете необходимыми знаниями, то установить систему не представляется тяжелым делом. Подобрать кабель, видеокамеру, осуществить все монтажные работы своими руками – все это возможно.

Камера наблюдения на дому

Прежде всего следует определиться, за кем или за чем вы собираетесь наблюдать. Это могут быть линия вдоль территории, въезд на ней, просмотр всего периметра или контроль определенных комнат в доме. Многое, в том числе и цена на составляющие системы видеонаблюдения, зависит именно от выбора назначения всей системы.

Выбор кабеля

Провода для видеонаблюдения используются разные в зависимости от назначения. Например, вам понадобится коаксиальный провод. Он служит для передачи сигнала от камеры к регистратору. Такие кабеля имеют разные маркировки в зависимости от диаметра, теплостойкости, проводимости. Собственно, выбор коаксиала будет зависеть от разъема видеорегистратора и самой камеры. Но мы рекомендуем применять кабель с хорошим качеством изоляции, ведь он будет постоянно контактировать с окружающей средой. Да и самостоятельный монтаж такого кабеля намного проще, чем менее качественного.

Также понадобится кабель питания камеры (как правило, идет в комплекте с самой видеокамерой). Сейчас уже стали возможными комбинированные провода, способные сочетать в себе качество «два в одном»: передавать сигнал и поддерживать напряжение. Они более удобны в эксплуатации, позволяют избежать путаницы, если камер применяется слишком много.

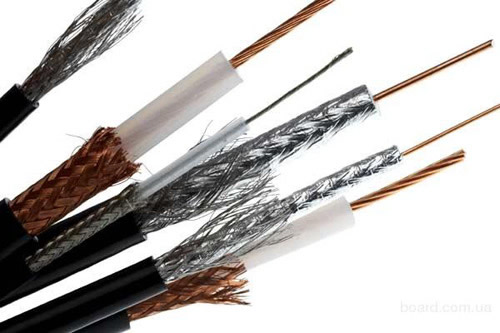

Коаксиальные кабеля

Монтаж кабелей следует выполнять особенно осторожно, с соблюдением всех необходимых мер безопасности. Возможно будет лучше сделать все необходимые работы, посоветовавшись со специалистом в области электромонтажа.

Выбор питания

Система видеонаблюдения питается от блоков постоянного тока напряжением 12 V. Важно учитывать количество камер при выборе источника питания. Обычно один блок может питать до 4 камер, поэтому важным критерием является его мощность. Также следует не забывать о так называемой потере напряжения в кабелях, когда слишком длинные провода «берут» на себя часть напряжения.

Защитный короб блока питания

Избежать этого поможет либо правильный выбор кабеля, либо расположение блока рядом с камерой. В первом случае следует вспомнить уроки физики, а во втором – не забывать про технику безопасности. Ведь если камера будет расположена на улице, то блок питания нужно будет надежно защитить от влаги. Для этого рекомендуется использовать специальные распаечные коробки. Не лишним будет сделать заземление – своими руками или с чьей-то помощью. Также на выбор блока влияет его возможность регулировки стабилизации напряжения. Как показывает практика, большинство поломок камер происходит именно из-за проблем с напряжением.

Выбор камеры

Выбрать камеру можно и самому, без специалиста, но при условии определенности и знаний ее функций. Если вы знаете место, где будет стоять видеокамера, угол обзора, который вас устраивает, качество передачи изображения, которого будет вам достаточно, то проблем возникнуть не должно. Вот основные параметры, на которые следует обратить внимание:

• Разрешающая способность. Этот показатель влияет на четкость передачи изображения. Для аналоговых камер эти значения бывают 360*288, 640*480, 720*576 и выше. Сделать качественней изображение помогут цифровые камеры, которые обладают еще более высокими показателями.
• Угол обзора. Чем ниже показатель, тем большую площадь обзора попадет в объектив. Например, фокусное расстояние 2,5 мм позволяет охватить по горизонтали 120⁰, а по вертикали 90⁰. А фокусное расстояние в 4 мм – 75⁰ и 48⁰ соответственно.
• Автоматическая регулировка диафрагмы. Очень важный показатель, отвечающий за автоматическую регулировку освещенности, ведь камера может работать сутками.
• Границы внешних температур. Уличная камера, скорее всего, будет работать круглогодично, а значит подвергаться различным температурам. Нужно позаботиться о том, чтобы камера не вышла из строя с наступлением первых заморозков или от жаркого летнего солнца.
• Тип камеры. По этому критерию они бывают беспроводные и проводные. Уже по названию стает понятно, каким образом осуществляется передача изображения – по кабелям или с помощью радиосигнала.

Разнообразие камер наблюдений

• Общий вид. Камеры могут быть уличные (для использования вне помещений), купольные (монтаж осуществляется к потолку), мини (имеют небольшие габариты, но и остальные показатели далеко не на высоте), корпусные (наиболее качественные камеры).
• Режим съемки. Будет изображение цветным или черно-белым – решать вам.
• Объектив. Наличие вариофокального объектива позволяет приблизить картинку, то есть могут изменять фокусное расстояние; монофокальные объективы лишены этой возможности.
• Наличие инфракрасной подсветки. Это позволяет в темное время суток различать объекты, которые попадают в поле съемки камеры. Согласитесь, сделать подсветку самому в виде обычного фонаря возможно, но это абсолютно недопустимо, если нужна маскировка камеры.
• Режим записи изображения. Например, иногда бывает нужным начать запись только по срабатыванию датчика движения или по тревоге, когда запись начинается по определенному сигналу.

В любом случае, видеокамеры не являются настолько сложными, чтобы их было невозможно настроить своими руками. Для того, чтоб подстроить камеру под свои запросы, следует воспользоваться портативным монитором, подключив его в непосредственной близости к камере.

Выбор регистратора

Регистратор позволят сохранить запись, которая была ему передана от видеокамеры. Ведь видеонаблюдение предполагает не только онлайн-картинку, но сбережение информации для использования в дальнейшем. Пожалуй, этот прибор стоит в одном ряду с камерой по степени важности во всей системе видеонаблюдения. Очень важным показателем регистратора является наличие каналов, то есть способность подключения к нему определенного количества камер. Существуют 2, 4, 6, 8 и даже 16-канальные.

Следующим показателем есть качество записи видео. Как правило, современные регистраторы имеют выбор режима качества записи, что позволяет получать разную картинку: от сверхчеткой до посредственного качества. Настроить своими силами нужный режим не составит особых усилий, если вы хоть раз держали в руках мобильный телефон.

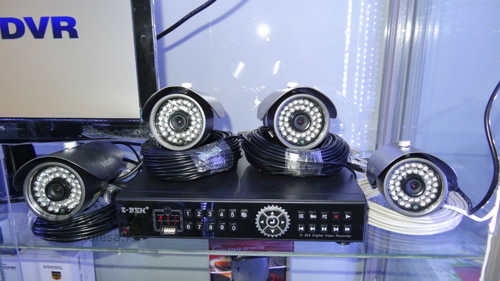

Видеорегистратор для записи видео

Регистраторы имеют также видеовыходы – разъемы, от которых идет кабель к монитору. В зависимости от класса регистратора, его можно подключить к различным устройствам воспроизведения: от обычного телевизора до мобильного телефона.

Важным показателем является хранилище полученного изображения – чем больше цифра, тем больше информации можно записать. Нужно знать, на сколько терабайт внешнего носителя поддерживает регистратор.

Как видите, сделать своими руками придется много работы, но она вся несложная. Монтаж вполне осуществим даже неопытным человеком. Главное – соблюдать правила безопасности и немного знать физику. В остальном поможет эта статья.
