Как сделать коллектор для системы солнечного отопления своими руками

Использование энергии Солнца для отопления загородного дома либо создание системы автономного теплоснабжения квартиры, находящейся в многоэтажном жилом доме, решительно и смело входит в повседневную жизнь современного человека.

Использование энергии Солнца для отопления загородного дома

Использование энергии Солнца для отопления загородного дома входит в повседневную жизнь современного человека

Солнечные системы отопления успешно конкурируют с привычными схемами теплоснабжения не только в южных областях, но даже в регионах с умеренным климатом.

Человеку, знакомому с базовыми понятиями школьного курса физики, организовать отопление дома солнечной энергией не составит большого труда.

Более того, все работы по устройству теплоснабжения загородного дома от энергии Солнца вполне по силам выполнить своими руками.

Речь идет не о непосредственном изготовлении вакуумного солнечного коллектора (хотя и это возможно), а о монтаже системы гелиоотопления, включающей в себя установку внутридомовых элементов системы отопления и коллекторов на крыше дома.

Солнечное отопление отличается рядом особенностей и факторов, которые могут впоследствии оказать весьма существенное влияние на работу отопления загородного дома или квартиры.

Данная статья посвящена анализу основных особенностей выбора и монтажа системы теплоснабжения (отопление и горячее водоснабжение) дома от солнца.

Преимущества солнечного отопления

Пассивное солнечное отопление, характеризующиеся отсутствием механических устройств отопления, способно снизить затраты на отопление практически на половину.

Что тогда можно говорить об активном солнечном отоплении, в состав которого входят специальные устройства и элементы для поглощения, хранения и распределения солнечной энергии?

Солнечное отопление обладает целым рядом конкурентных преимуществ и неоспоримых достоинств:

  1. Существенная экономия денежных средств на оплате отопления и эффективность работы.
  2. Безопасность использования, в том числе экологическая.
  3. Длительный срок эксплуатации.
  4. Эстетичный внешний вид, а также возможность подбора с учетом индивидуальных характеристик и параметров.

Особенности установки солнечного отопления

Солнечное отопление является наиболее эффективным в районах, характеризующихся большим количеством солнечных дней (особенно в зимний период времени).

Солнечное (гелиоотопление) отопление дома, выполненное своими руками, должно производиться с учетом специфических особенностей установки:

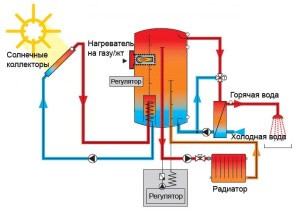

Схема работы солнечных батарей

Схема работы солнечных батарей

Перед началом установки необходимо произвести работы по утеплению дома.

Один из наиболее оптимальных вариантов — комбинированное отопление дома газовым (либо электрическим) методом и солнечной энергией.

Данный вариант, характеризующийся интеграцией элементов гелиосистемы в существующую схему теплоснабжения, позволяет значительно повысить эффективность нагрева и увеличить экономические показатели.

При производстве работ в районах, характеризующихся низким значением уровня инсоляции (потока прямых солнечных лучей на горизонтальную поверхность), необходимо особое внимание уделять оптимальному выбору площади коллекторов и правильности их монтажа.

При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня. В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях.

При установке коллекторов необходимо следить за тем, чтобы на них не падала тень от соседних строений либо деревьев. Монтаж коллекторов под углом, равным географической широте данной местности, способен существенно повысить их эффективность.

Это связано с тем, что максимальный уровень поглощения энергии Солнца приходится на расположенные под прямым углом к направлению инсоляции поверхности коллекторов.

При установке коллекторов своими руками стоит учитывать и тот факт, что значение парусности трубок значительно ниже, чем у обладающих плоской формой аналогов.

Именно поэтому необходимо произвести увеличение угла наклона, что позволит повысить эффективность работы коллектора в зимнее время, несколько увеличив потери тепла летом. Однако летом увеличение тепловых потерь вполне допустимо ввиду переизбытка тепловой энергии.

Типовая комплектация солнечной системы отопления

Солнечное (как и любое другое) отопление загородного дома может изменяться в зависимости от индивидуальных требований заказчика и производственных особенностей завода-изготовителя, но общий принцип комплектации данной системы остается, как правило, неизменным.

Солнечное отопление состоит из следующих основных элементов:

  1. Вакуумный солнечный коллектор.
  2. Насос, осуществляющий подачу теплоносителя к накопительному баку от коллектора.
  3. Контроллер, выполняющий функцию управления работой всей гелиосистемы.
  4. Бак-аккумулятор (500-1000 литров) для горячей воды.
  5. Пиковый доводчик, представленный в виде теплового насоса, электрического тена либо иного источника.

Отопление либо горячее водоснабжение солнцем в типовой комплектации позволит дополнительно осуществить устройство теплых полов, гарантируя довольно быструю окупаемость расходов, связанных с приобретением и монтажом оборудования.

Изготовление солнечного коллектора своими руками

Солнечное теплоснабжение (отопление и горячее водоснабжение) вполне можно изготовить своими руками из доступных материалов.

Одним из простых и доступных вариантов является изготовление солнечного коллектора из змеевика обыкновенного холодильника.

Необходимые материалы

Для изготовления коллектора понадобятся следующие материалы:

  1. Змеевик от холодильника (старого либо неисправного).
  2. Рейки, предназначенные для сборки каркаса.
  3. Резиновый коврик.
  4. Обыкновенное стекло, фольга.
  5. Емкость для воды, трубы, предназначенные для слива и подачи воды.

Перед началом сборки коллектора необходимо произвести тщательную промывку змеевика от остатков фреона, подогнать изготовленный из реек каркас под размеры змеевика (чтобы он там свободно помещался).

Габаритные размеры резинового коврика должны быть идентичны размерам полученного каркаса.

Последовательность сборки

При сборке готового изделия необходимо соблюдать следующую последовательность действий:

На резиновый коврик производится укладка фольги, каркаса из реек и змеевика в оговоренной последовательности. Сколачивание каркаса и устройство небольших отверстий в его стенках, достаточных для вывода трубок змеевика.

Для закрепления змеевика можно использовать хомуты, снятые с того же холодильника. Хомуты с обратной стороны крепятся при помощи винтов. Производится прибивание реек с обратной стороны для придания конструкции требуемой жесткости.

Заклеивание скотчем всех щелей между каркасом и фольгой. Данная мера позволяет максимально уменьшить тепловые потери. Готовый коллектор накрывается стеклом и проклеивается скотчем по всему периметру.

Дополнительную герметизацию и надежность придаст крепление стекла при помощи нескольких шурупов. Завершающий этап — крепление на опоры солнечного коллектора.

Принцип действия системы

Солнечное (с использованием описываемого самодельного коллектора) отопление частного дома способно обеспечить при солнечной погоде нагрев воды до 70°C. Циркуляция в данной системе происходит естественным способом.

Нагретая в коллекторе вода за счет уменьшения плотности движется вверх в специальную емкость для воды. Холодная вода, обладающая большей плотностью, перемещается в нижнюю часть коллектора. Далее процесс повторяется.

Приведем схематичное изображение подобной системы.

Схема коллектора, сделанного своими руками

Схема коллектора, сделанного своими руками

Где: 1 — Труба для подачи горячей воды. 2 — Вентиль для сброса давления. 3 — Труба для слива горячей воды. 4 — Запорный вентиль. 5 — Вентиль для подпитки. 6,7 — Труба для подачи холодной воды в коллектор. 8 — Вентиль для слива.

Вместо заключения

Альтернативные источники теплоснабжения стремительно завоевывают популярность у все большего числа людей.

Солнечное (с использованием вакуумного гелиоколлектора) отопление дома обладает целым рядом очевидных преимуществ, позволяющих успешно конкурировать с традиционными схемами устройства отопления и горячего водоснабжения.

Безграничная солнечная энергия значительно превышает суммарную потребность человека. Она абсолютно бесплатна и безопасна с экологической точки зрения.
