Теполовй насос для отопления

Тепловой насос

Тепловой насос — хорошая альтернатива традиционному отоплению частного дома. Прибор, используемый в течение 30 лет в странах Запада, в России еще является новинкой. Препятствием для его широкого использования являются два фактора: высокая стоимость и недостаток сведений о тепловых насосах, их преимуществах и принципах работы. Показателем практичности геотермальной системы отопления служит ее популярность на Западе. Так, тепловыми насосами в Швеции и Норвегии отапливаются около 95% домов. Предлагаем вам подробнее ознакомиться с устройством и принципами работы этого теплового оборудования, за которым, непременно, будущее.

Что такое тепловой насос?

Тепловой насос — прибор, поглощающий из окружающей среды (вода, земля, воздух) низко потенциальную тепловую энергию и передающий ее в системы теплоснабжения с более высокой температурой.

Природа вокруг нас пропитана энергией. Даже мороз обладает теплом. Энергию невозможно извлечь из окружающей среды только при температуре -273 °С. Поэтому даже в самую лютую зиму загородный дом может отапливаться за счет энергии, полученной от природы.

В зависимости от источника энергии (вода, земля, воздух), происходит модификация тепловых насосов. Однако наиболее практичным и испытанным является геотермальный тепловой насос, применяющий энергию грунта. Он идеально подходит для российских условий.

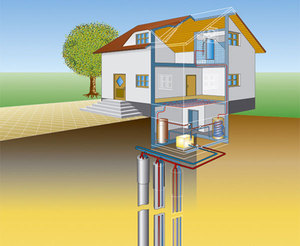

Геотермальное отопление работает по одному из трех направлений:

Тепловой насос

  1. Сквозь специальную трубу, установленную в скважине, грунтовые воды извлекаются на поверхность земли. Они имеют определенную температуру. Проходя через теплообменник, вода передает свое тепло, за счет которого совершается прогрев дома. Затем вода возвращается в грунт, ниже по течению.
  2. В скважину глубиной примерно 75 — 100 метров опускается резервуар с антифризом, температура которого может повышаться от окружающего грунта. Тепловой насос разгоняет антифриз и пропускает его через теплообменник. За счет этого совершается отдача тепла.
  3. В данном случае бурение скважины не предусматривается, однако дом должен находиться рядом с крупным водоемом. Специальная магистраль в виде зондов прокладывается по дну водоема. Таким образом происходит перекачивание воды и извлечение из нее тепла. Важный нюанс — достаточная глубина водоема, которая даже зимой под толщей льда позволит сохранять до 150 сантиметров свободной воды.

Использование геотермального отопления, как и любой системы теплоснабжения, позволит не только обогреть дом, но и обеспечить горячей водой, обогреть автостоянку или теплицу, нагреть воду в бассейне

Преимущества использования теплового насоса

Тепловой насос

  • Экономичность. Благодаря высокому КПД системы достигается низкое энергопотребление. Из 1 кВт затраченной электроэнергии получается от 3 до 7 кВт тепловой энергии. Это больше, чем при работе любых котлов, использующих топливо.
  • Автономность. Работа насоса не нуждается в подаче органического топлива, поэтому нет необходимости прокладывать тепловые коммуникации.
  • Универсальность. В одном устройстве сочетаются одновременно системы нагрева воды, отопления и охлаждения.
  • Безопасность. В отличие от котлов, которые могут воспламениться или взорваться, тепловой насос является абсолютно безопасным. Он не содержит деталей, температура которых может привести к пожару. Не выделяет угарный ядовитый газ. Остановка работы не приведет к поломке или замораживанию жидкости.
  • Надежность. Работой насоса управляет автоматика. Обслуживание не требует специального обучения.
  • Долговечность. Прибор может прослужить от 20 до 50 лет. Это на порядок больше, чем у стандартных систем отопления.
  • Комфорт. Функционирование насоса не сопровождается колебанием температуры и влажности. Работает практически бесшумно.
  • Минимум площади требуется под скважину. Так как зонд находится под землей, повредить его невозможно.
  • Экологичность. Окружающая среда не загрязняется вредными выбросами.
  • Отсутствие бумажной волокиты. При монтаже не нужны согласования, как, например, при установке газового отопления.

Принцип работы теплового насоса

Тепловой насос

Работу теплового насоса можно сравнить с работой обычного холодильника. Только вместо холода аппарат вырабатывает тепло. Веществом, передающим энергию, является фреон — газ или жидкость с низкой температурой кипения. При испарении он поглощает тепло, а при конденсации — отдает его.

Тепловой насос — главный элемент системы. Его размеры не превышают габаритов средней стиральной машины, что облегчает установку прибора. Сам насос включается в два контура: внутренний и внешний.

Внутренний контур состоит из системы теплоснабжения дома (трубы и радиаторы).Внешний контур находится в воде или под землей. Он включает в себя коллектор-теплообменник и трубы, связывающие коллектор с насосом.

Тепловые насосы комплектуются различными дополнительными устройствами. Это могут быть:

  • коммуникационное устройство для управления системой через персональный компьютер или мобильный телефон;
  • блок охлаждения для локальной или центральной системы охлаждения;
  • дополнительный насосный блок может потребоваться для отопления полов;
  • циркуляционный насос необходим для циркуляции горячей воды;

Процесс работы насоса состоит из нескольких этапов:

  1. Незамерзающая смесь подается в коллектор. Происходит поглощение тепловой энергии и транспортировка ее к насосу.
  2. В испарителе энергия передается фреону, где он нагревается до 8 °C, закипает и превращению в пар.
  3. При увеличении давления в компрессоре повышается температура. Она может достигать 70 °C.
  4. Внутридомовая система отопления получает тепловую энергию через конденсатор. Фреон мгновенно охлаждается и переходит в жидкое состояние, отдавая при этом оставшееся тепло. Затем он идет обратно в коллектор. Так завершается цикл.
  5. Далее работа повторяется по тому же принципу.

Наиболее эффективно тепловой насос функционирует при наличии в доме теплых полов. Тепло распределяется по всей площади пола равномерно. При этом отсутствуют зоны перегрева. Теплоноситель в системе редко нагревается больше 35 °C, а отопление путем нагрева полов считается наиболее комфортным при 33 °C. Это меньше на 2 °C чем при отоплении радиаторами. Отсюда возникает экономия до 18% в год от всего отопительного бюджета. Кроме того, считается, что отопление на уровне пола наиболее комфортно для проживания человека.

Система отопления может быть моновалентной и бивалентной. У моновалентных систем один источник отопления. Он полностью отвечает круглогодичной потребности в тепле. У бивалентных, соответственно, — два источника.

Отопление дома в зимний период

На территории с более суровыми климатическими условиями актуально использование бивалентной системы отопления. За счет второго источника тепла расширяется диапазон температур. Работы одного теплового насоса достаточно только до уровня температуры -20 °С. При большем ее понижении подключаются электрообогреватель, камин, жидкотопливный или газовый котел. При этом мощность теплового насоса ограничивается от максимальной зимней потребности до 70 — 80%. Недостающие 20 — 30% дает дополнительный источник тепла. Это снижает общую эффективность работы системы. Однако снижение является незначительным.

При полном переходе на отопление здания геотермальной системой (в случае, когда не планируется устанавливать дополнительно котел или электроприбор) тепловой насос применяется совместно с внутренним модулем, содержащим небольшой встроенный электронагреватель. Он поддержит прибор, когда температура окружающей среды будет ниже -20 °С.

В каких случаях использование теплового насоса является обоснованным?

Вопрос отопления загородного дома предполагает рассмотрение нескольких вариантов:

  • Газ. При отсутствии рядом с домом газопровода это становится невозможным. В ряде регионов купить газ можно только в баллонах.
  • Уголь или дрова. С ними отопление превращается в трудоемкий и малоэффективный процесс.
  • Жидкотопливный котел требует больших расходов на топливо и специального помещения. Особое хранение необходимо и самому топливу, что неудобно в небольшом доме.
  • Отопление электричеством обходится очень дорого.

Тепловой насос

В таком случае на помощь приходит геотермальная система отопления. Ее используют даже там, где доступен газ. Установка теплового насоса дороже установки оборудования для отопления газом. Однако, газ в дальнейшем придется оплачивать постоянно, в отличие от энергии, взятой из окружающей среды.

Окупаемость теплового насоса сложно выразить в усредненном числовом значении. Все зависит от его начальной стоимости. Суть установки такого отопления сводится к перспективе. Хотя количество потребляемой электроэнергии — в 3−5 раз меньше, чем у других систем отопления, все же необходимо подсчитать в денежном эквиваленте все энергозатраты за год и сравнить их со стоимостью системы, ее монтажа и эксплуатации.

Достигнуть максимальной эффективности применения теплового насоса можно при соблюдении двух важных условий:

  • Отапливаемое здание должно быть утепленным, а показатель теплопотерь не должен превышать 100 Вт/м2. Существует прямая связь между тем, как утеплен дом и тем, насколько выгодно будет установка теплонасоса.
  • Подключение теплового насоса к низкотемпературным источникам обогрева (конвекторам, теплым полам), температурный режим которых колеблется между 30 — 40 °C.

Итак, тепловой насос станет неплохой альтернативой традиционным способам отопления. Прибор гарантирует экономичность и полную безопасность. Владельцу, после установки геотермальной системы отопления, не придется зависеть от различных внешних факторов, как, например, перебои с газоснабжением или вызовом сервисной службы. Энергия, взятая из окружающей среды, не требует оплаты и не исчерпывается.

В соответствии с прогнозами Мирового комитета по энергетике в 2020 г. геотермальные насосы составят три четверти всего отопительного оборудования.
