Терморегулятор своими руками

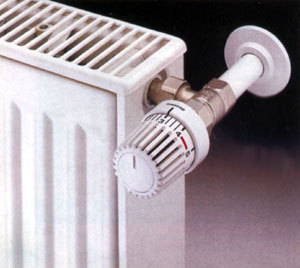

Некомфортно жить в помещении, в котором не поддерживается постоянная температура. Обычно с утра бывает холодно, а к вечеру от духоты желательно распахнуть окно. Терморегулятор отопления поможет проконтролировать градусные показатели, и поддержать оптимальный комфорт. Прибор будет отслеживать заданные параметры, при этом экономить энергоресурс, и служить защитой в случае неисправности в отопительной системе. Виды терморегуляторов
Производители представляют 3 вида терморегуляторов, отличающихся подачей внутренних сигналов. Они отслеживают нагрев теплоносителя, и балансируют градусный режим. Сигналы распространяются:
Первая версия считается устаревшей и неэффективной. Принцип основан на погружном датчике или накладном аналоге, и относится к разряду неэкономичных вариантов. Второй вариант — бюджетный и надежный, поскольку реагирует на перепады в воздухе, а не на степень нагрева воды. Устанавливается в доме, и связан с отопительной системой посредством кабеля, передающего сигнал. Терморегулятор постоянно оснащается новыми опциями, и очень удобен в эксплуатации. Третий вид прибора решает проблему при помощи уличного датчика, оперативно реагирующего на изменение погоды. Сигнал, подающийся от диафрагмы, дает команду открыть или закрыть трубу с теплоносителем. По конструкции и способу получения сигнала приборы также делятся на виды. Предпочтение отдано автоматическим или полуавтоматическим приборам. Они подразделяются на 2 категории:
Среди приборов контроля различают электронные и электрически версии.
Приборы с электрическим управлением ставят при лучевой разводке. Термостат помещают в доме, а терморегулятор — рядом с коллектором. Схема работы терморегулятораОсновные составляющие
Аппарат состоит:

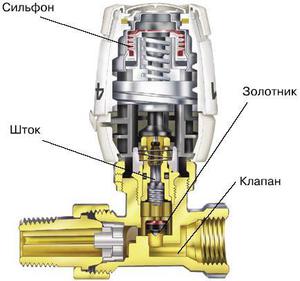

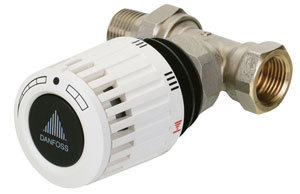

Во время передачи информации чувствительным элементом об изменении температуры в воздухе и отклонении режима от заданной нормы, шток начинает двигаться, и провоцирует смещение клапана. Процесс происходит благодаря элементу, представляющего собой закрытое пространство (сильфон), с газообразным веществом или жидким парафином. Под воздействием температуры компонент меняет плотность. Следствием процесса становится изменение его объема, что влияет на форму сильфона, влекущего перемещение золотника. Последняя деталь активизирует движение клапана. Эффективность результата зависит от типа и параметров регулирующего клапана, находящего в прямой зависимости от контура отопления и диаметра подводящей трубы. Типы клапановКлапаны обозначены 2 типами: RTD-N или RTD-G
Эффект обусловлен правильным расположением и настройкой терморегулятора. Для начала его нужно расположить в открытом месте со свободно циркулирующим воздухом. Кроме этого потребуется:
Рекомендации по оптимизации работы котлаНекоторые виды отопительных конструкций оснащены автономными регуляторами для температуры и теплоносителя — водяным термостатом. Принцип построен на обогреве воды при выходе.
Посредством механического таймера котел может:
Этот вид таймера имеет простую настройку. Поворачивающимся диском устанавливается время. Потом аппарат самостоятельно реагирует на заданные временные периоды. Показатели меняются за счет реакции датчика на колебания температуры. Комплект, состоящий из вкладок 15- минутного интервала, вставленных для комфортного управления режимом настройки, допускает изменения при включении котла. Для твердотопливной конструкции считается удачным вариантом. Подключаем самостоятельно терморегуляторВ данном случае аппарат находится вдали от котла и отвечает за функцию «включить-выключить» отопление. В отличие от прежних версий, он посылает сигнал на узел управления. Котлы современных двухконтурных модификаций оснащены именно дорогими терморегуляторами (российская марка АОГВ). Комнатный аппарат капиллярного типа допускается установить отдельно, закрепив на стене шурупами и, присоединив провода. Для этого придерживаемся схемы:

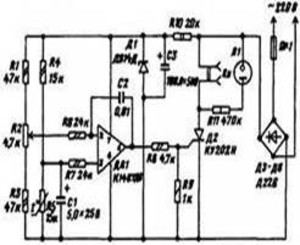

Востребованные терморегуляторы определенных марок, например, Protherm, управляются посредством пульта, причем опция характерна для котлов любого типа. Термостат сосредоточен на показателях градусов, и реагирует на малейшие их колебания. Температура в доме обычно базируется лишь на 1микроконтроллере климата системы. Аппарат следует поместить в редко посещаемое помещение. Делаем конструкцию своими рукамиКупить можно все, а при желании терморегулятор можно собрать самостоятельно. Для конструкции не потребуется редких радиодеталей, но не обойтись без определенных знаний и опыта работы с подобными комплектующими. Для начала учитываем тот факт, что автоматические приборы склонны к автогенерации (самовозбуждению). Поэтому близкое расположение датчика к прибору может стимулировать его к неконтролируемым процессам включения или выключения. На это также воздействует его размещение относительно обогревающего прибора или внешнее охлаждение, поскольку электронные устройства имеет свою границу точности. Здесь сложно определить градусное значение, при котором устройство сработает. Эти аспекты должны учитываться в схеме простого механизма. Датчик заменит терморезистор, и при нагревании будет падать его сопротивление. Деталь включается в цепь с переменным резистором, отвечающего за температурные показатели, необходимые для чувствительности терморегулятора, и делителем напряжения. Действия прибора
При высоком нагреве аппарат реагирует на работу охладительной системы. В этом случае у терморезистора сопротивление незначительное. Охлаждение воздуха активизирует его подъем, и влияет на усиление напряжения на делителе. При максимальном сопротивлении включатся терморезистор, и начинается процесс зарядки конденсатора. Цепочная реакция обусловлена включением вентилятора. Чтобы избавиться от автогенерации, следует прибегнуть к помощи блоков. Они временно обеспечат задержку выключения, причем временной интервал может быть существенным. Терморегулятор имеет универсальное назначение, и может применяться в помещениях, где необходим постоянный температурный контроль.
Практика убеждает в несложном процессе сборки терморегулятора. Прибор незаменим для хозяев с автономным отоплением. Ведь просто купить незаменимую деталь в пару сотен рублей, способную обеспечить безопасность и функциональность отопительной системе, чем ее ремонтировать в недалеком будущем. Вы сможете контролировать объем подаваемой воды в трубопровод и батареи, и сэкономить на отопительном ресурсе. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
