Самостоятельная укладка теплого водяного пола

Практически каждый человек может уложить теплый пол своими руками. Чаще всего, такую систему устанавливают в частных домах, так как в квартире можно столкнуться с некоторыми проблемами. Обогреваемые полы представляют собой бетонную стяжку, внутри которой расположена система труб.

Укладка водяного теплого пола может производиться несколькими способами

Можно использовать любые трубы:

• медные;
• полиэтиленовые;
• металлопластиковые;
• оцинкованные;
• другие.

Однако рекомендуется остановить свой выбор именно на металлопластике. Надежность труб определяется высокой плотностью. Во время технологического процесса, сырье изначально подвергается спектральному анализу, а также проверяется степень целостности, текучести и плотности. На финишном этапе их покрывают специальным защитным слоем.

Система теплых полов состоит из нескольких слоев:

• слой гидро- и пароизоляционной пленки, с демпферной пленкой по периметру;
• теплоизоляция;
• зигзагообразная или спиральная система труб;
• прослойка;
• финишный слой.

Напольное покрытие, мощность теплых полов, высота стяжки влияют на толщину конструкции, которая должна составлять примерно 5-15 сантиметров.

Устройство поверхности теплого пола

Укладка демпферной ленты

Теплый пол устанавливается только на ровную и чистую основу. Допускаются высотные перепады не больше 5 мм. Если пол имеет большие неровности, то нужно сделать стяжку своими руками. А грунтовое основание следует гидроизолировать.

В качестве пароизоляции выступает полиэтиленовая пленка, которая защищает от влажности. Некоторые люди используют пенопласт, но он впитывает влагу и теряет все свои свойства. Пленка укладывается внахлест и проклеивается обычным скотчем. Возле стены пленка обрезается и оставляется небольшой запас.

На следующем этапе следует уложить демпферную ленту, которая представляет собой полосу, изготовленную из вспененного полимера. Ширина полосы составляет 12-18 см, а толщина 5 миллиметров. Лента укладывается по всей длине стен, после того, как основание будет полностью выравнено. Пленка должна выступать примерно на 2 сантиметра. Для наглядности можно посмотреть видео с инструкцией по укладке ленты, ролики есть в сети Интернет в большом количестве.

Слой теплоизоляции

Теплоизоляция предназначена для того, чтобы тепловая энергия шла вверх. При холодном перекрытии слой должен быть не тоньше 5 сантиметров, а между этажами не тоньше 2 см. Минимальная плотность материала должна составлять 25 кг/м.

Чаще всего применяется плитный полистирол, который покрывается фольгой. Толщина материала должна быть 3 сантиметра, а плотность 30 кг/м. Полиэтиленовая пленка используется для пароизоляции. Плиты снабжены специальными замками, которые позволяют создать монолитный щит. Благодаря разметкам, материал легко подгонять. Рельефная поверхность нижней части позволяет сгладить все дефекты неровности и увеличивает звукоизоляционные свойства.

Монтаж труб

Уложить водяной теплый пол своими руками можно без специальных инструментов. Все трубы фиксируются в специальных пазах. Вдоль наружной стены следует плотнее укладывать, а в центральной части они должны быть на небольшом расстоянии. Чтобы качественно выполнить укладку необходимо знать правила установки:

1. Система устанавливается с шагом в 10 сантиметров. От частой укладки результат не будет лучше, а расход материалов увеличится.
2. Для равномерного распределения температуры, трубы укладываются на расстоянии 30 сантиметров.
3. Трубы должны находиться на расстоянии 15 сантиметров от внешней стены.
4. Длина нагревательных контуров не должна быть больше 100 метров. В противном случае, гидравлические потери значительно увеличатся.
5. Трубы нельзя укладывать на перекрытиях или стыках плит.

Укладку можно производить зигзагообразным и спиралеобразным способом. В первом случае, теплая вода поступает в трубы возле стены, затем перемещается по всей системе и медленно остывает. Поэтому в начале системы температура будет значительно выше.

Такой контур неравномерно распределяет тепло. Чтобы исправить ситуацию необходимо установить двойную змейку или использовать мощный насос. При спиралеобразной укладки, тепло распределяется равномерно. Так как подающие и обратные трубы регулярно чередуются.

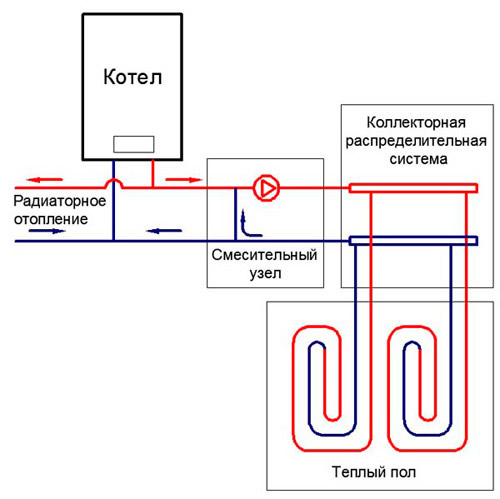

Схема монтажа всех элементов отопления

У каждого способа есть свои преимущества и недостатки. Если в помещении есть небольшой уклон, то лучше всего использовать «змейку». В данном случае распределительный шкаф следует устанавливать на возвышенности.

Опрессовка системы

Перед монтажом бетонной стяжки нужно выполнить опрессовку. Для этого все нагревательные контуры должны быть подключены к шкафу. Через коллектор наполняется каждый контур водой. Чтобы полностью вышел воздух нужно открыть все регулирующие краны и расходометры. А вот автоматические воздухоотводчики необходимо закрыть. Воздух будет выходить через специальные сливные вентили.

Если вы решили установить теплый пол своими руками, то следует приобрести металлопластиковые трубы. В данном случае проверка делается холодной водой. Если входное и выходное давление будет одинаковым, то все работает правильно.

Процесс опрессовки водяного теплого пола

При использовании полиэтиленовых труб, процесс опрессовки происходит немного иначе. Систему необходимо нагрузить давлением, которое в два раза превышает рабочие показатели, при этом давление будет постепенно понижаться. Через полчаса процедуру необходимо повторить и так два раза.

Если через сутки давление упало не больше чем на 1,5 бар и не обнаружены места протечки, то можете приступать к проверке системы на термоустойчивость. Для этого полы необходимо прогреть до температуры 85 градусов. Это необходимо для проверки герметичности соединений.

Заливка бетоном

Для начала необходимо определить место для деформационных швов. Они нужны для компенсации термического расширения раствора или бетона. Их наличие необходимо в вытянутых комнатах и с непростой конфигурацией. Швы можно сделать эластичной лентой (пенополистирол, демпферная лента), толщина которой составляет 5 мм. Ее нужно проложить по периметру стен. В местах пересечения швов и труб, последние следует защитить пластиковыми или металлическими гильзами. Чтобы стяжка была более надежной на трубы нужно уложить армированную сетку.

Конструкция водяного пола заливается бетоном после всех испытаний и укладки труб

После этого стяжку можно заливать. Не стоит использовать общестроительный бетон. Вам нужен пластификатор, который увеличит эластичность раствора. Благодаря пластификатору можно уменьшить толщину бетона на три сантиметра. Заливать стяжку нужно при температуре, превышающей на 5 градусов. К установке напольного покрытия можно приступить только через один месяц.

Запуск системы

После всех выполненных работ своими руками, можно приступить к запуску теплого пола. Для начала нужно выгнать весь воздух. Для этого на 15% нужно увеличить давление. Затем следует включать насос на небольших оборотах. Все трубы нужно вручную перекрыть, открытой должна остаться только одна.

Процедуру нужно повторить несколько раз в течение трех суток. Ведь воздух можно выгнать только за несколько раз. Изначальная температура теплого пола должна быть примерно 25 градусов. С каждым днем добавляйте по 5 градусов, пока не достигнете необходимой температуры.

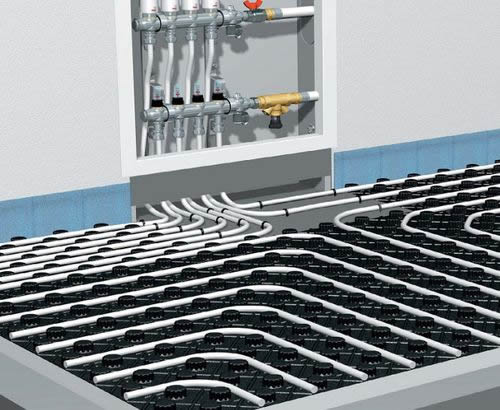

Технология подключения водяного теплого пола

Преимущества теплых полов

• возможность прогревать большие помещения при небольших затратах на электроэнергию;
• обеспечение комфортного температурного климата;
• равномерное прогревание;
• обеспечивает оптимальную влажность в помещении;
• после отключения системы, температура держится еще несколько часов;
• срок эксплуатации может составлять до 50 лет;
• не требует особенного обслуживания;
• не портят дизайн помещения.

Теперь вы знаете как сделать теплый пол самостоятельно. Главное придерживайтесь правильной последовательности и проверяйте конструкцию на предмет неполадок перед укладкой напольного покрытия.
