Вакуумные радиаторы отопления
Основная задача любой системы отопления — наиболее эффективно передать тепло от прибора отопления в помещение. Для повышения эффективности существуют всего два способа: повысить мощность котла и снизить потери тепла при прохождении теплоносителя по трубопроводу и радиаторам. При повышении мощности увеличиваются расходы на отопление. Остается второй вариант. КПД современных отопительных приборов варьирует от 60-и до 85%. Чем ниже теплопроводность материала и чем неравномернее распределяется теплоноситель, тем ниже КПД. Вакуумные радиаторы прогреваются быстро (примерно за пару минут) и теплоотдача у них достаточно высокая. Эти приборы можно устанавливать в любом здании с централизованной или автономной системой отопления. Устройство и особенности вакуумных радиаторов

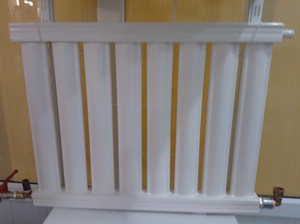

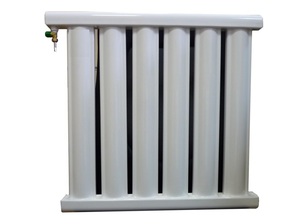

Внешне эти приборы выглядят так же, как и другие секционные батареи. Отличается внутренняя конструкция. Они состоят из двух горизонтально размещенных труб, которые соединены вертикальными. Верхняя закрыта с торцов, к ней ничего не присоединяется. Промежуток заполняется литиево-бромидной жидкостью под очень низким давлением. Теплоноситель проходит по нижней трубке и разогревает вторичный теплоноситель, который, благодаря низкому давлению, закипает при 35оС. Как только нижняя труба нагревается до 35оС, литиево-бромидная жидкость закипает и поднимается вверх и конденсируется на внутренних стенках и передает им тепло, которое распространяется по всей поверхности прибора. Конденсат стекает вниз, опять закипает и поднимается. Все это происходит при постоянной температуре. Если прибор отключить, он будет остывать медленно, так как частицы в вакууме будут снижать скорость движения постепенно. Для одного радиатора с десятью секциями достаточно 500 мл теплоносителя (для сравнения — в одной секции чугунной батареи4 л воды, в секции алюминиевого радиатора— 0,35 л). Причем в обычной системе температура воды 80оС, она перемещается по всем секциям подряд, а это занимает много времени. В вакуумной батарее достаточно температуры 50−60оС, а вода проходит только по одной трубе. Вакуумные радиаторы выбирают владельцы больших загородных домов, для отопления которых нужно греть большой объем воды. После установки этих батарей расходы на отопление существенно снижаются, так как уменьшается объем теплоносителя и нет необходимости греть его до 80оС. В эти системы обычно встраиваются датчики температуры и реле, поэтому подогрев прекращается при достижении в помещениях установленного уровня температуры. С вакуумными радиаторами возможна работа практически всех котлов — на твердом и жидком топливе, а так же на электроэнергии. Эти приборы так же можно использовать вместе с солнечными батареями. Кроме того, в вакуумных радиаторах не создаются воздушные пробки, что исключает возможность возникновения «холодных зон». Преимущества и недостатки вакуумных радиаторовДостоинства этих отопительных устройств:
Наиболее эффективны эти приборы при низкой мощности котла в автономной системе и в централизованной системе со счетчиками тепла, особенно в жилых домах с повышенной этажностью. Недостатки:
Особенности монтажа
Независимо от типа отопительной батареи, при монтаже обязательно необходимо соблюдать определенные правила:
Подключение вакуумного радиатора к системе почти не отличается от подключения любого другого отопительного прибора. Для выполнения работы требуется уровень, набор ключей, дрель, пассатижи, рулетка и карандаш. Последовательность действий:
Вакуумные отопительные радиаторы можно использовать не только в системах с водой. Вторичный теплоноситель можно нагревать при помощи переносного или стационарного электрического нагревательного элемента с терморегулятором. Как выбрать вакуумный радиаторЛитиево-бромидная смесь достаточно ядовитая, поэтому перед тем, как покупать вакуумный радиатор, следует проверить степень его надежности и соответствие техническим нормам. О хорошем качестве прибора свидетельствуют несколько признаков:
Основное предложение на рынке — приборы, которые производит компания «EnergyEco». Модельный ряд позволяет подобрать батарею практически для любого помещения:

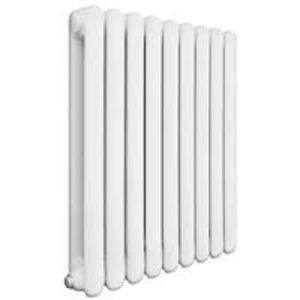

Отопительные приборы от «EnergyEco» изготовлены из углеродистой стали толщиной 1,5 мм. Теплоотдача одной секции 169 кВт, рабочая температура 110оС, рабочее давление 0,6 — 1,3 МПа (испытывается при давлении 2 МПА, разрушается при 5 МПа), резьба для монтажа в систему ¾ дюйма, производитель рекомендует использовать воду с pH 7−8. Хотя эти приборы эффективны, но у них имеется один недостаток — высокая стоимость: 300 у.е. батарея из 6-и секций и 550 у.е. батарея из 12-и секций. Несмотря на это обстоятельство, спрос на вакуумные радиаторы увеличивается. Их используют не только в частных домах и квартирах, но и в офисах и на производстве. Практика свидетельствует, что при использовании в автономном отоплении твердотопливного котла расходы на отопление снижаются на 50%, электрического котла — в 2,5−3 раза. Эти приборы стали отличной заменой для старых чугунных радиаторов, позволяющей экономить тепловую энергию. В Интернете приводятся следующие примеры:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
