Способы подключения радиаторов к системе отопления

Главная функция системы центрального отопления – эффективный обогрев помещения. Элементы этой системы, в частности, радиаторы, должны быть подключены и расположены таким образом, чтобы их теплоотдача была максимальной. В схеме присоединения батарей должны учитыватсяь такие нюансы, как их общее количество, длина теплотрассы, особенности расположения труб и т.д. Рассмотрим, какие варианты чаще применяются в частных домах. В первую очередь, это однотрубный и двухтрубный способы подключения радиаторов отопления.

Однотрубная система

Схема однотрубной системы отопления

Такая схема подключения предполагает соединение всех батарей отопления последовательно при помощи одной трубы. Она подводится от котла к первому нагревательному элементу, затем от него идет ко второму, от второго – к третьему и т.д. Усовершенствованный вариант однотрубной схемы – цельная труба для подведения горячей воды, батареи к которой присоединяются при помощи стояков подачи и «обратки». Этот вариант делает возможной установку термовентиля непосредственно перед радиатором. Основная функция термовентилей – прекращение подведения горячей воды к батарее, когда будет достигнут установленный уровень температуры воздуха в помещении. В первом варианте однотрубной схемы невозможно «заблокировать» один из нагревательных элементов без прекращения подачи теплоносителя и в другие, следующие за ним.

Явное преимущество такого способа организации обогрева помещения – его простота и экономия материалов, так как соединительных труб много не понадобится. Отрицательный момент – существенная разница в нагреве ближнего к котлу и самого удаленного от него радиатора.

Если циркуляция теплоносителя в системе естественная, общая протяженность последней не может быть большой. Решить проблему поможет установка насоса с высокой производительностью.

Если в здании несколько этажей, то однотрубный метод работает следующим образом: по одной трубе – прямому стояку – горячая вода подается на верхний этаж, а затем опускается вниз, проходя через каждую из последовательно подключенных батарей. Здесь также есть свой минус: нагревательный элемент на первом этаже будет намного холоднее, чем на верхнем, и уменьшить эту разницу не представляется возможным.

Двухтрубная система

Данная схема подключения представляет собой несколько радиаторов отопления, соединенных параллельно. При этом подведение теплоносителя происходит по одной трубе, а отвод – по другой. Таким способом чаще всего организуется обогрев комнат в частных домах и загородных коттеджах. Степень прогрева всех батарей примерно одинаков, и изменять ее можно при помощи терморегулятора, установленного на прямом стояке.

Схемы подключения батарей

Существуют следующие виды подключения радиаторов к центральной системе отопления:

• боковое одностороннее;
• диагональное;
• нижнее;
• попутно перехлестывающее, или подключение Тихельмана.

Прежде чем мы перейдем к подробному рассмотрению каждого вида, опишем, как в общем виде выглядит и какие элементы включает радиатор, присоединенный к прямому и обратному стоякам. На рисунке ниже это представлено довольно наглядно. Необходимо пояснить лишь то, что такое байпас. Байпас – это отрезок трубы, меньшей по диаметру, чем остальные. Он соединяет подачу и «обратку» и устанавливается в том случае, когда в однотрубной системе присутствует терморегулятор.

Боковое одностороннее подключение радиаторов

Такая система подключения предполагает боковое одностороннее присоединение радиаторов отопления к прямому и обратному стояку, то есть обе трубы подключаются к одной и той же секции (сверху и снизу). Рекомендуется присоединять подачу к верхней части батареи, а «обратку» – к нижней. Двухтрубная схема, в которой подача горячей воды в систему радиаторного отопления происходит снизу, характеризуется более низкой (примерно на 7%) мощностью.

Боковое одностороннее подключение обеспечивает максимальный прогрев батарей с большим количеством секций или равномерный прогрев всех радиаторов в высотных зданиях, где эти элементы соединяются параллельно.

Диагональное подключение

Диагональная схема подключения радиатора к системе отопления предполагает присоединение стояков подачи и «обратки» с разных сторон: прямую трубу подводят к верхней части нагревательного элемента, а обратную – к нижней. Рекомендуется именно такой порядок, иначе эффективность обогрева помещения снизится по меньшей мере на 10%.

Диагональная схема соединения батарей – это оптимальный подход к организации системы отопления, состоящей из большого количества радиаторов. Горячая вода равномерно распределяется по всему пространству внутри батареи. Теплопотери при этом составляют не более 2%.

Нижнее подключение

Такая схема подключения используется, когда все трубы системы отопления спрятаны под пол. Стояки подвода и отвода теплоносителя присоединяются к нижней части крайних секций нагревательного элемента. Теплопотери при таком способе подключения могут достигать 15%, так как верхняя часть батареи прогревается неравномерно.

Подключение Тихельмана

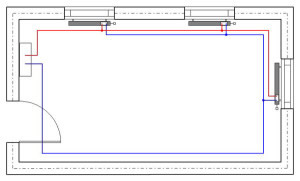

Система Тихельмана

Схема соединения Тихельмана, или попутно перехлестывающее подключение радиаторов отопления – это та же двухтрубная система, только с установкой сужающих устройств на участках подачи и «обратки». Рассмотрим конкретный пример. Труба подачи от котла имеет диаметр 50 мм. В нее врезается подача на первый радиатор, диаметром 20 мм. После перехода следует отрезок трубы диаметром 40 мм. Далее – 20-милиметровый отвод на вторую батарею. После второго радиатора диаметр стояка меняется на 32 мм. Далее – еще один отвод 20 мм на нагревательный элемент. Диаметр стояка после третьего радиатора – 25 мм. Далее – последний отвод 20 мм и последняя батарея.

«Обратка» собирается по зеркальной схеме: первым подключается к стояку отвода при помощи трубы самого маленького диаметра первый радиатор, последним – последний элемент с диаметром стояка 50 мм.

Таким образом, даже в теплотрассах большой протяженности (большие особняки, гаражи, склады, ангары и т.д.) обеспечивается равномерный прогрев всех радиаторов с минимальными теплопотерями.

Рекомендации по выбору места для установки радиаторов

Правильная и неправильная установка радиатора

Основная функция батарей – не только обогревать помещение, но и препятствовать распространению в нем холодного воздуха. В связи с этим они чаще всего устанавливаются под подоконником. Следует выдержать определенное расстояние между батареей и стеной, а также батареей и полом: 3-5 см и 10 см соответственно.

Батарея не должна находиться полностью под подоконником, то есть если он очень широкий, нагревательный элемент следует выдвинуть. Если жар от него слишком сильный, целесообразно использовать экран, который будет распределять теплый воздух более равномерно.

Очень важно учитывать и то, как в целом спроектировано отопление. Если в нем предусмотрена установка электрического насоса, сложностей обычно не возникает. Другое дело – трассы с естественной циркуляцией теплоносителя, когда горячая вода поднимается вверх, выталкивая холодную. Существенное преимущество таких систем в том, что они энергонезависимы, то есть работают стабильно даже при перебоях с подачей электроэнергии. Однако проектировать такую схему должен исключительно специалист, так как нужно проанализировать и общую протяженность теплотрассы, и специфику ее прокладки, и число отопительных элементов, и количество секций в них. Если вы желаете обеспечить максимально эффективный обогрев своего дома, следует учитывать все нюансы.
