Водяное отопление в частном доме

Благодаря своей эффективности и приемлемой цене, водяное отопление в частных домах уже на протяжении многих лет остаётся самым популярным. Конструкция парового обогрева работает одновременно на все комнаты, присутствующие в доме, и не важно, одноэтажное строение или в нём 3 этажа. Как правило, отопление в частном доме автономно и не подключено к централизованной системе.

Принцип работы автономного отопления

1. Теплоноситель — жидкость, циркулирующая в системе отопления. При помощи установленного котла теплоноситель нагревается. В процессе циркуляции нагретая жидкость поступает в помещение по трубам, обогревая воздух. Как правило, в качестве жидкости используется антифриз — эта жидкость не замерзает при отрицательной температуре воздуха благодаря своему составу, в который входит этиленгликоль.
2. Контур в схеме отопления — замкнутая по кругу система труб. Также сюда входит котёл, насосы, вентили и т. д. в зависимости от выбранной схемы отопления.
3. Прямой ток — элементы движения горячей жидкости по направлению от котла к батарее.
4. Обратный ток — элементы движения отдавшей тепло жидкости по направлению к котлу.
5. Прибор водяного отопления — радиатор, батарея, тёплый пол и т. д. в зависимости от выбора. Необходим для передачи тепла, направляет его для обогрева помещений.

Виды труб различных материалов:

1. Металлические трубы. Не распространены в использовании, имеют недостатки. Со временем покрываются коррозией, в работе недолговечны. Монтируются исключительно на резьбовых соединениях.
2. Медные трубы.Долговечны и надёжны в работе. Выдерживают высокие температуры и давление в трубах. Монтаж выполняется пайкой. Пайка — высокотемпературный припой с содержанием серебра. После установки трубы по желанию можно замаскировать в стену. Медь — дорогостоящий материал, поэтому отопление с участием таких труб может позволить себе не каждый.
3. Полимерные трубы. Делятся на полипропиленовые и полиэтиленовые. Главное достоинство — с установкой сможет справиться даже не обученный человек. Несмотря на дешевизну материала, устойчивы к коррозии, прослужат много лет.
4. Металлопластиковые трубы. Состоят из пластика и алюминия. Монтируются такие трубы резьбовыми соединениями, в некоторых случаях прессовыми соединениями. Недостатки — коэффициент теплового расширения слишком большой. В случае резкой перемены горячей воды на холодную или наоборот трубы могут дать трещину.

Каждому дому своя схема подключения водяного отопления:

Перед тем как покупать оборудование, по схеме следует выбрать необходимую систему отопления, которая подойдёт для того или иного дома.

Разновидности систем водяного отопления

Системы отопления отличаются лишь внешним видом положения труб, главная задача везде остаётся такой же — нагретая вода обогревает помещение, воду в свою очередь нагревает отопительный котёл. В современном мире существует 3 вида разновидности систем:

• система «естественная циркуляция«;
• система «принудительная циркуляция«;
• система «комбинированная».

Естественная циркуляция

Её основа лежит в функционировании разной плотности холодной и горячей воды. Из физики известно, что горячая вода имеет меньшую плотность, а значит, она становится легче. Нагреваясь, переходит в верхние позиции системы, внизу в свою очередь остаётся холодная вода. Благодаря этому происходит естественная циркуляция воды. Такой вид отопления не зависит от электроснабжения, даже при выключенном свете на долгое время вода в трубах не остынет, но есть и недостатки:

• регулировать температуру нагревательного прибора невозможно;
• нужно много труб, лишние затраты;
• диаметр теплопроводов имеет свои ограничения;
• тяжёлый монтаж труб, необученный человек не справится.

Принудительная циркуляция

Данная система имеет замкнутый круг с расширительным бачком, что является минусом в её работе. Чтобы теплоноситель перемещался циклично, необходимо использовать насос. Работа напрямую зависит от электроснабжения. Необходимы дополнительные расходы на дополнительные комплектующие: манометр, насос и другие.

Преимущества системы:

• в отличие от естественной циркуляции необходим меньший расход труб;
• подходят любые радиаторы;
• возможность регулирования отопительных приборов;
• возможность использования антифриза от замерзания воды в системе.

Комбинированная

Название этой системы говорит само за себя, она сочетает в себе 2 предыдущих варианта. Если в неё вмонтировать насос, вода станет принудительно вращаться, если же этого не делать вода будет протекать с естественной циркуляцией. Имеет способность работать при отключенном электричестве. В разы увеличивает эффективность теплоотдачи.

Схемы монтажа отопительных систем

Однотрубная

На схеме видно, что вода проходит через батареи отопления в прямой последовательности. Минус здесь в том, что последние батареи всегда будут немного холоднее первых. Также недостатком считается неудобство использования, к примеру, перекрыть одну из батарей невозможно, придётся останавливать подачу горячей воды по всей линии.

Раньше однотрубную схему отопления называли «ленинградка» или одноконтурной. Она служила для обогрева больших частных многоквартирных домов. К достоинствам относится то, что трубы могут обогнуть весь периметр дома с первой до последней комнаты. Если однотрубная система даёт мало результатов и помещение остаётся холодным, можно применить другие методы подключения батарей, как правило, это любят делать самоучки.

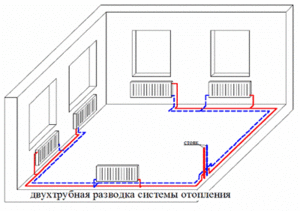

Двухтрубная

В данной схеме к каждому отопительному прибору подходит холодная и горячая вода с разных труб. В этом случае гораздо легче регулировать температуру в помещении. Двухтрубная разводка делится на 3 вида:

1. Звездообр​азная. В этом случае одна труба с горячей водой подводится с одного краю, а другая с холодной с другого к одному котлу. Достоинство такой схемы в том, что температура во всех батареях всегда будет одинаковая.
2. Шлейф. При данной разводке температура батарей зависит от их удалённости от котла. К сожалению, поддерживать одинаковую температуру во всех батареях в этом случае никак нельзя.

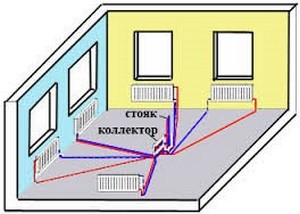

3. Коллекторная. К каждому коллектору подводятся отдельные трубы с холодной и горячей водой. Такая система позволяет устанавливать электромоторы, которые поддерживают заданный уровень температуры в каждой комнате. Главное преимущество — простота монтажа и ремонта. Справиться с монтажом или починкой сможет даже необученный человек, схемы для этого вполне хватает. Недостатки коллекторной системы — обязательна установка шкафов; необходимо много труб.

Виды котлов

• газовые;
• электрические;
• жидкотопливные;
• комбинированные.

Газовые котлы. Одни из самых популярных благодаря своей недорогой стоимости в эксплуатации для России. Обладают низким уровнем шума и простотой монтажа. Но есть и недостатки — на установку необходимо разрешение.

Электрические. Положительные качества: безопасный в работе; не нужно искать место установки, поставить можно, где удобно; тихо работает и занимает мало места. Недостатки: затраты на обогрев, требуется надёжная электросеть.

Жидкотопливные. Подобие газовых, но с другим типом горелки. Для установки требуется отдельное помещение — котельная.

Комбинированные. Положительные качества: используют несколько видов энергоносителей. Недостаток: высокая цена и сложность конструкции.
