Разновидности воздуховодов для вентиляции и их монтаж

Для вентиляционной системы очень важным компонентом являются воздуховоды для вентиляции. Их функциональное предназначение сводится к удалению несвежего воздуха из помещения и обеспечению поступления нового. Для того чтобы система работала эффективно и справлялась с возложенными на нее обязательствами как можно лучше, нужно сделать правильный расчет воздуховодов, в частности диаметра вентиляционных отверстий. Также большое значение имеет технология монтажа – выполненная без ошибок установка является гарантом безупречной работы вентиляции.

В больших помещениях, воздух проходит через сложную систему воздуховодов

В современных естественных и принудительных системах вентиляции преимущественно задействуется только один канал, предназначенный для отвода затхлых воздушных масс. Связано это с тем, что в канале для притока свежего воздуха необходимости как таковой нет, ведь он поступает через щели и неплотности дверей, оконных конструкций и разные технологические отверстия. А вот приточно-вытяжная вентиляция требует расчета и обустройства двух отдельных каналов – для притока нового воздуха, и выведения загрязненного.

Разновидности воздуховодов

Изготовление данных деталей вентиляционных систем сегодня поставлено на широкую ногу, и не составляет труда купить именно такой воздуховод, который наилучшим образом подойдет для конкретного случая, и будет продаваться по приемлемой цене. Выбор того или иного вида воздуховода в первую очередь зависит от конструктивных особенностей строения, для которого приобретается. Существует несколько критериев деления воздуховодов.

По конструкции они делятся на:

• встроенные воздуховодные каналы (представляют собой вентиляционные шахты);
• внешние воздуховоды.

Встроенные «не терпят» различных посторонних включений внутри канала (его поверхность должна быть ровной и гладкой, без наплывов раствора и т.д.), поскольку это может мешать нормальному прохождению воздуха через них. Устанавливаются встроенные воздуховоды в стенах кирпичных, а также бетонных домов. Время от времени необходимо проводить очистительные процедуры – они осуществляются через специальное технологическое отверстие, которое находится внизу шахты.

Что касается внешних, то они представляют собой подвесные или приставные коробы, состоящие из труб и разнообразных фасонных элементов. Во многом выбор той или иной разновидности делается на основе дизайна помещения. Также большое значение при поиске идеально подходящих воздуховодов имеют конструктивные особенности строения.

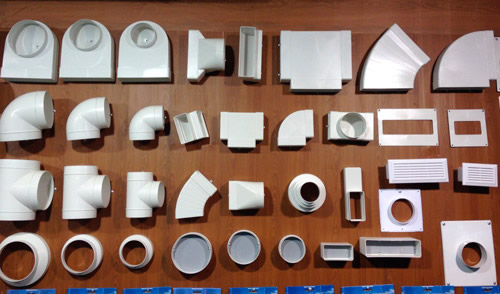

Пластиковые элементы для вентиляции

Помимо этого они делятся по материалу изготовления:

• металлические (при изготовлении применяется оцинкованная сталь или нержавейка, также распространено использование алюминиевых сплавов);
• пластиковые воздуховоды, сделанные из качественного полипропилена для вентиляции;
• гибкие (производящиеся из полимера, или гофрированного полимерно-алюминиевого листа, оснащенного стальным армированием).

Трубы из металла отличаются от всех других разновидностей наиболее высокими прочностными характеристиками. Также к их преимуществам справедливо будет отнести отсутствие «боязни» огня и низкую подверженность возникновению коррозийных образований. Кроме этого их монтаж отличается легкостью и простотой, а срок службы — длительностью.

По самой низкой цене (если брать во внимание металлические виды воздуховодов) продаются изделия из оцинкованной стали, а вот из нержавейки и алюминия можно найти по довольно высоким ценам. В связи с этим большинство людей отдает предпочтение первому варианту, то есть трубам из оцинкованной стали, решая купить именно их.

Полипропиленовые трубы характеризуются дешевизной и небольшим весом. Они обладают высокой износоустойчивостью, не боятся коррозии и максимально герметичны. Монтаж их проходит без каких-либо сложностей, а продолжительность эксплуатационного периода, в сочетании с другими преимуществами, склоняет выбор потребителей именно в сторону полипропилена. Впрочем, справедливости ради нужно упомянуть и существенный недостаток таких воздуховодов, выражающийся в «чувствительности» к механическим повреждениям, а также воздействию высоких температур.

В системах вентиляции гибкие воздуховоды применяются вместе с классическими жесткими воздухопроводными магистралями и сопутствующими фасонными компонентами. При работе гибкие трубы создают слишком много шума (значительно больше, чем другие виды воздуховодных труб).

По форме сечения подразделяются на:

• круглые;
• прямоугольные.

Круглые могут похвастать значительно большим покупательским спросом, чем прямоугольные. И в этом, собственно, нет ничего удивительного, ведь они удобны при монтажных мероприятиях и характеризуются минимальным аэродинамическим сопротивлением воздуха. В качестве материала для стыковки труб и фасонных частей применяются ниппельные соединения, а также наружные муфты. Никаких утечек «воздуха» при этом не наблюдается, то есть речь идет о полностью герметичной схеме.

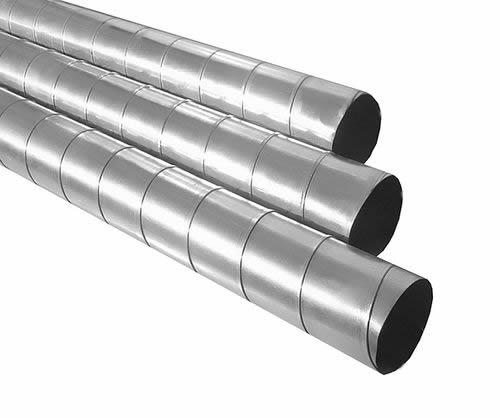

Круглые воздуховоды

Если говорить о прямоугольных воздуховодах, то они стыкуются между собой, а также с фасонными элементами посредством фланцев, шинореек, монтажных уголков, а также защелок.

Прямоугольные воздухопроводящие трубы не столь легки в монтаже, в сравнении с круглыми, и обладают худшими аэродинамическими качествами. Однако несомненным преимуществом прямоугольных труб является их прекрасное сочетание с самыми разными интерьерами помещений, в частности, целесообразно их использовать в комнатах с низкими потолками.

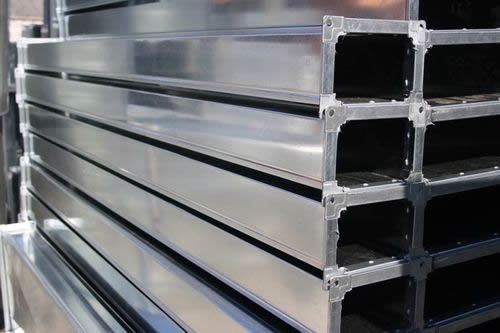

Прямоугольные воздуховоды

Как осуществлять расчет параметров воздуховодных труб?

Первым делом, для расчета сечения воздуховодов, необходимо составить общую схему воздухопроводной сети. Она должна учитывать площадь помещений и их назначение. Выполняется расчет необходимого количества воздухообмена, которое измеряется в кубометрах в час. После этого следует приступить к расчету скорости движения воздуха в трубах (если речь идет о естественных вентиляционных системах, то скорость должна составлять до 1 метра в секунду, а в случае механических – 3-5 м/c).

Схема расчета параметров воздуховодных труб

Отталкиваясь от составленных экспертами диаграмм, проводится расчет величины внутреннего сечения воздуховодов на основе полученных результатов. Так, для механической вентиляционной системы с объемом воздухообмена 300 кубометров в час и скоростью движения воздуха 3 метра в секунду оптимальным решением послужит установка круглого воздуховода с диаметром 150 миллиметров, и прямоугольного – 100 на 200. Что нужно знать о монтажных мероприятиях по установке воздуховодов?

Важный нюанс при монтаже воздуховодов состоит в принятии решения — оснащать их теплоизоляцией или же устанавливать в магазинном виде. Теплоизоляционные материалы помогают не допустить образования конденсата, что является важным условием для длительной и бесперебойной работы вентиляции. Как правило, теплоизоляция труб требуется в тех случаях, когда они расположены снаружи строения или же находятся в помещении, которое не отапливается.

В некоторых случаях возникает необходимость и в шумоизоляции – это касается жилых и рабочих помещений, например, детских комнат, спален и т.д. Для того чтобы обеспечить хорошую звукоизоляцию воздуховодам, пользуются следующими правилами:

• выходом из положения может стать покупка и установка труб, обладающих толстыми стенками или крупным диаметром;
• можно обшить трубы специальными материалами, которые обеспечивают минимизацию шума при работе вентиляционной системы;
• решить вопрос можно также с помощью виброизоляции вентиляционной техники (заслонок, вентиляторов и других устройств).

Для того чтобы система не теряла своей рабочей эффективности, необходимо регулярно выполнять очистку воздуховодов. В большинстве случаев для осуществления этой манипуляции не требуется демонтаж компонентов системы.

Очистительные процедуры могут проводиться в соответствии с одним из двух существующих способов – механическим и химическим. Механический предполагает использование вакуумных насосов, а также гидромеханических устройств, а химический заключается в применении специальных аэрозолей.

Следует ответственно и внимательно подходить к расчету, выбору, и монтажу воздуховодов, ведь от этого зависит их будущая эксплуатация. Будет ли она «безоблачной» и беспроблемной, или же доставит хозяину немало неприятностей и хлопот.
