Как заменить радиаторы отопления своими руками

В домах советской постройки замена радиаторов отопления и трубопроводов часто производилась в последнюю очередь. Обычно их не меняли по несколько десятилетий. За годы эксплуатации система безнадежно забивалась ржавчиной, другими отложениями, с каждым годом теряя свою эффективность и надежность. Поэтому, затевая в квартире крупный ремонт, многим приходится полностью менять или серьезно модернизировать отопление. Благодаря современным материалам и разработкам новых технологий стало возможным сделать это своими руками.

Часто в систему отопления квартиры хозяева вносят изменения и в новостройках. Причины могут быть самые разные: от несоответствия мощности батарей площади комнат до желания сделать замену радиаторов и труб отопительной системы для ее соответствия новому интерьеру квартиры.

Порядок действий при замене радиаторов отопления

Правильная и неправильная установка радиаторов

Если необходима замена нагревательных приборов центрального отопления, надо согласовать предстоящие работы с ЖЭКом. Нужно перекрыть систему и слить теплоноситель (в частном доме это тоже актуально).

Ставим в известность и договариваемся с соседями снизу и сверху о замене стояков ниже и выше перекрытий на этаже. Демонтируем старые трубы и радиаторы. Если в старой отопительной системе нет специальных резьбовых соединений, применяем газовый резак или болгарку.

Подготавливаем и устанавливаем новые радиаторы. Старые батареи лучше заменить на любой новый тип радиаторов, главное, чтобы конструкция была надежно закреплена.

На стояках нарезаем новую резьбу. В настоящее время сварку при подключении трубопровода не применяют. Радиаторы соединяют с трубами посредством резьбовых соединений. Это упрощает монтаж, они надежны и практичны в эксплуатации. Собираем систему трубопроводов и подключаем приборы отопления.

Тестируем отопительную систему

Как можно модернизировать отопительную систему, при помощи полиэтиленовых труб. Сначала научимся устанавливать радиаторы.

Монтаж радиаторов

Разберемся, как правильно навесить батарею своими руками. Независимо от типа выбранных радиаторов перед их монтажом следует тщательно подготовить место установки. Очень часто батареи устанавливают под окнами для обеспечения необходимой конвекции воздуха.

Делая капитальный ремонт частного дома или квартиры, часто утепляют наружные стены, а внутренние обшивают гипсокартоном. Перед утеплением монтируются металлические каркасы. В этом случае перед установкой новых батарей необходимо решить две проблемы: определиться, на каком расстоянии радиатор будет располагаться от несущего основания, и заранее установить крепёж (на гипсокартоне радиатор крепить нельзя, особенно чугунный).

Для этого стену, на которую будет крепиться батарея, необходимо предварительно обшить каркасом. Если выравнивание или штукатурка стен делается с нуля, устанавливаются специальные маяки. В случае, когда монтируется каркас, в местах установки крепежей делают вставки толщиной 25 мм. Применяемый материал — OSB или фанера. Вставки должны опираться нижней частью на пол и заходить в UD-профиль. Каждый отопительный прибор нуждается в двух или трех вставках в зависимости от количества планируемых кронштейнов (4 или 6).

После подготовки основания делается разметка расположения крепежей. На временных подставках батарея с помощью уровня устанавливается в проектное положение. Если радиатор устанавливают возле окна, это делают по центру проёма на расстоянии 100 — 150 мм от пола и порядка 100 мм от подоконника. После разметки батарею убирают и делают перфоратором отверстия для кронштейнов. Их нужно вкручивать так, чтобы от задней части радиатора до стены оставалось расстояние, равное 30-40 мм.

Тяжелые чугунные радиаторы, имеющие более десяти секций, желательно крепить как минимум не менее шестью кронштейнами. Для остальных типов батарей вполне достаточно четырех.

Зачем для обвязки радиаторов нужен комплект пробок?

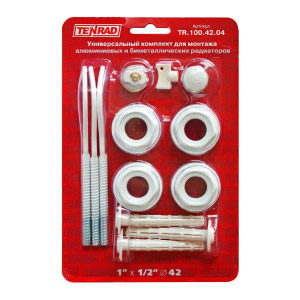

Комплект пробок для обвязки радиаторов

Каждый радиатор имеет четыре открытых входа (с каждой стороны по два). Делается это с той целью, чтобы проблем при подключении отопительных приборов не возникало, т. к. подключение бывает разным: односторонним, перекрестным, нижним, однотрубным. Перед установкой, в зависимости от варианта подключения, радиаторы готовят соответствующим образом. Некоторые входы закрывают при помощи глухих пробок, другие делают проходными с резьбовыми соединениями на ½ или ¾ дюйма.

Процедура, при которой устанавливаются пробки и запорно-регулирующая аппаратура, называется «паковкой» резьбовых соединений и является самым ответственным этапом монтажа системы отопления. Причина в том, что после обвязки радиаторов и запуска отопительной системы в этих местах чаще всего могут появляться течи.

Самым распространенным и эффективным видом подключения батарей в квартире считается одностороннее подключение, при котором вверху с левой или правой стороны радиатора подключают подачу, а с этого же конца батареи снизу – «обратку». Для сброса воздуха сверху, на противоположной стороне радиатора устанавливают кран Маевского, а нижний вход закрывают пробкой–заглушкой.

Каждый отопительный прибор должен быть укомплектован набором из четырех пробок, три из которых проходные, а одна – глухая. Определяем резьбу (правая или левая) на входах в крайние секции радиатора. Соответственно подбираем пробки. Резьба на проходных пробках может быть диаметром полдюйма или ¾ дюйма. Диаметр выбираем в зависимости от подводящей трубы. При подводе двадцатой трубы (внешний диаметр — 20 мм) выбирается пробка с проходом в ½ дюйма. Если подводится двадцать пятая труба, берем пробку на ¾ дюйма. Такие трубы устанавливают в вертикальной однотрубной системе, когда батарея является частью стояка.

Надо учесть, что пробки имеют герметизирующие прокладки, поэтому применять какие-либо подмотки нет необходимости. При вкручивании пробок надо приложить заметное усилие, предварительно с помощью ножа очистив основание, к которому прокладка пробки прилегает. Эту операцию лучше проделать даже с новыми отопительными приборами.

Установка кранов на батареи отопления

Следующим этапом монтажа отопительной системы является установка в проходные пробки запорной и регулирующей арматуры. На радиаторах устанавливают «полнопроходные» шаровые краны или краны, в которых работает ручная регулировка движения теплоносителя. Сейчас выпускаются термоголовки, у которых функционирует автоматическая регулировка потока.

Краны для систем отопления могут иметь разную конструкцию, но наиболее практичными считаются краны с соединением «американка» с накидными гайками. Преимущество кранов с соединением «американка» заключается в их конструкции, которая позволяет снять радиатор любого типа, не отключая систему отопления. Поток теплоносителя с помощью такого крана быстро перекрывается, и для снятия батареи надо только раскрутить резьбовое соединение.

Применение кранов «американка» особенно востребовано, когда систему отопления вынуждены запустить, когда отопительные приборы установлены на черновую стену. Их применение позволяет без проблем снять радиатор и закончить отделочные работы участка стены, не отключая систему отопления (заделать штробы, прошпаклевать или поштукатурить стены, поклеить обои и так далее). Самое главное, что краны с разъемным соединением «американка» могут использоваться многократно независимо от типа прокладок (резиновая или паранитовая) или варианта, когда герметизация осуществляется только при помощи конусных деталей из нержавеющего сплава.

Краны с накидными гайками могут быть прямыми или угловыми. Их выбирают в зависимости от системы подачи трубопровода к радиатору (из стены или откосов ниши).

Кран в пробку с соединением «американка» вкручивают при помощи специального ключа, который вставляют внутрь патрубка. Сечение у ключа может быть самой разной формы. Проще, если применяется шестигранник, для работы достаточно подобрать подходящий размер. Сложнее, когда в соединении «американка» сделаны два выступа, приходится для надежного зацепа искать подходящий профиль.

В работе иногда используют губки разводного ключа или пассатижей, но чаще мастера изготавливают Г-образный ключ с квадратным сечением. Его концы идут слегка на конус. Это позволяет работать с разными производителями кранов с соединением «американка».

Соединение проходной пробки герметизируется с патрубком «американка» при помощи подмотки. Сантехники используют для этих целей импортный лен и паковочную пасту (типа UNIPAK). Ленту ФУМ применяют в случае, когда профиль резьбы не имеет острых углов. Также резьба должна иметь специальную насечку, которая препятствует прокручиванию герметизирующего материала.

Две детали необходимо проверить на совместимость резьбы, соединив их без пакли. Степень плотности собираемого соединения показывает, сколько пакли необходимо использовать. При большом слое подмотки могут образоваться трещины или деформироваться тонкостенные детали. А недостаточный слой часто становится причиной протечки соединения.

Подмотку нужно собрать в тонкий жгут и наматывать в сторону, противоположную направлению резьбы патрубка. Необходимо начинать с края резьбы, который выходит наружу. Необходимо заполнить волокнами льна всю глубину резьбы, прижимая каждым новым витком предыдущий и не давая подмотке прокручиваться. Далее пастой UNIPAK смазывается деталь, которая после этого вкручивается на место.

Если система отопления монтируется с использованием металлических шаровых кранов, на них с применением подмотки прикручивают резьбовые муфты, необходимые для перехода на полипропиленовые трубы. Входящий в комплект арматуры радиатора кран Маевского поставляется с резиновой прокладкой, поэтому подмотка ему не нужна.

Подготовленные к работе радиаторы устанавливаются на свое место, после этого можно начинать монтаж труб. После завершения монтажа отопительной системы, нужно запустить ее, предварительно наполнив стояк снизу вверх теплоносителем и стравив воздух. Надо открыть кран подачи и проверить соединения на наличие течи.

Грамотная замена батарей отопления — хороший способ повысить эффективность обогрева в Вашем доме или квартире и сократить стоимость оплаты счетов. Эту работу можно быстро и просто сделать своими руками, но, если с тонкостями процесса Вы не знакомы, лучше обратиться к профессионалам.
