Что собой представляют зависимая и независимая системы отопленияСистема теплоснабжения служит одной из важнейших составляющих каждого жилого здания. Ее основная задача — обеспечение теплового комфорта для людей, находящихся в помещениях. Все системы центрального отопления подключаются по определенной схеме — зависимой или независимой. Данные системы теплоснабжения различаются по варианту их присоединения и имеют принципиальные различия. Независимая система отопления на данный момент набирает все большую популярность.

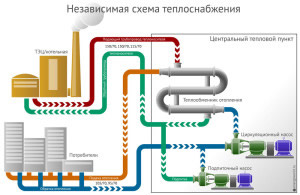

Независимая система отопления
Присоединение по зависимой схемеОно может выполняться в двух вариантах: непосредственно или с применением узла смешения. Если подключение выполняется по первому варианту, то перегретая вода из теплосетей смешивается в котле (в определенном объеме) с возвращающейся водой из системы отопления. Данным образом вода приобретает достаточную температуру, приблизительно до 1000 . Ее величина зависит от мощности котла. Температура может быть и больше. Далее она поступает в источник обогрева. Тепловые пункты снабжаются насосными смесительными аппаратами и водоструйными элеваторами. Для создания оптимальной температуры воздуха в помещениях в трубопровод добавляют воду низкой температуры, снижая температурный режим. Второй вариант подключения подразумевает, что горячая и холодная вода перемешиваются, и жидкость теплоносителя с температурой 70-800С направляется в отопительные радиаторы жилых зданий.
Зависимая схема подключения Непосредственное присоединение может быть использовано непосредственно в тепловых сетях низкой температуры, где выполнена двухтрубная система с радиаторными дросселирующими термостатами. Здесь параметры теплоносителей постоянны в течение года. Тепловые сети отражают изменения в спросе потребителей в тепловом объеме, через приборы, показывающие перепад давления на входах. С их помощью электронные регуляторы изменяют подачу общих насосов тепловой сети.
Стоимость схемы весьма сокращается за счет исключения некоторых конструктивных элементов. Зависимая схема выбирается, если теплопотребляющая система, в том числе и система отопления (по санитарным и гигиеническим рекомендациям) допускает увеличение гидравлического давления до величины давления воды снаружи при выходе в теплопровод. Какое-то время зависимая схема пользовалась популярностью в России, благодаря соотношению своих плюсов и минусов.
Узел независимой системы отопления
Преимущества и недостатки зависимой системы отопленияПреимущества:
Недостатки:
Присоединение по независимой схемеНезависимая система отопления выглядит совершенно по-другому. Если присоединение элементов выполняется по независимой схеме, то вода в котле нагревается примерно до 1500, после чего через специальное теплообменное оборудование отправляется к основному теплоносителю. Основной теплоноситель служит для циркуляции в замкнутом контуре отапливаемого жилого дома. Вода в таком случае не смешивается. Тепловой пункт оснащается циркуляционным насосом для обеспечения напора и водяными теплообменниками. Применение комплекса мер по энергосбережению системы: использование современных, электронных регуляторов температуры теплоносителя, циркуляционных насосов с регулируемой частотой вращения, приборов учета потребляемой тепловой энергии. Применение комплекса мер по обеспечению надежности работы: особое проектирование системы отопления всего населенного пункта, закольцовка их с возможностью аварийного переключения потребителей на различные источники теплового снабжения.
Принципиальная схема подключения по независимой системе Независимая схема присоединения применяется, если в инженерной схеме недопустимо увеличение гидравлического давления (из условия системной прочности). То есть величина давления воды в наружном трубопроводе должна быть больше величины давления во внутреннем трубопроводе. Помимо осуществления неизменяемого теплового гидравлического режима под внешними воздействиями, подбираемого для каждого здания отдельно, независимое отопление характеризуется повышенной надежностью.
Гидравлический режим присоединения при независимой схеме не зависит от внешних элементов инженерной системы. В открытых системах обеспечения теплом рассматриваемое присоединение системы отопления повышает качество воды, приходящей через установки горячего водоснабжения. При этом схема присоединения настроена так, что вода не проходит через отопительные приборы, служащие отстойниками для различного рода грязи.

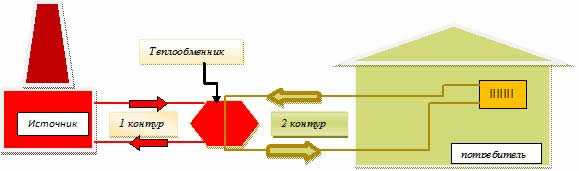

Принцип работы независимой схемы
Преимущества и недостатки независимой системы отопленияПреимущества:
Недостатки:
Элементы независимой системы отопления В закрытых системах, выполненных в зависимой или независимой схемах отопления, подогреватели горячего водоснабжения присоединяются к тепловой сети в основном по параллельному, смешанному и последовательному вариантам. При выборе оптимального варианта учитывается отношение максимальной нагрузки, рассчитанной для отопления, к нагрузке горячего водоснабжения, которое применяется в некоторых районах. Это делается с помощью температурного графика централизованного регулирования выпуска тепла, принятого в абонентских тепловых энергопотребляющих приборах. Система отопления, в которой применяется зависимое присоединение, сейчас потеряла свое распространение. В современном строительстве применяется исключительно независимая схема отопления. В современном мире они имеют все важные преимущества современных систем теплоснабжения, несмотря на крупные финансовые затраты и вложения. Переход на независимое отопление происходит повсеместно. Иногда применяют комбинированную схему присоединения местного теплового пункта, используя при этом и зависимую, и независимую системы отопления. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
