Схема и нормы проектирования насосной станции пожаротушения

Существующие современные нормативы и правила обеспечения пожарной безопасности на строительных объектах жилых и коммерческих зданий предусматривает обязательное обустройство насосной станции. В случае возникновения пожара на территории насосная станция пожаротушения должна включаться автоматически. Такое условие работы системы прописано в технических характеристиках каждого современного крупного объекта, параметры которых определяются еще на стадии проектирования.

Предназначение

Использование насосов для обеспечения подачи воды на место возникновения пожара человечество стало с момента появления вначале ручных, механических и автоматических насосов. Такая эволюция модификаций насосов естественно привела к увеличению скорости подачи воды и как следствие — большего количества спасенных зданий.

Заложенная человеческая осторожность и страх перед огненной стихией, а также инстинкт самосохранения подсознательно заставили человечество устанавливать небольшие стационарные насосы на случай возникновения пожара на объекте и для возможности оказания первого сопротивления. Такие меры предосторожности стали прообразом современных мощных насосных станций для осуществления пожаротушения.

Принцип работы

Основное назначение такого рода конструкций — это обеспечение подачи необходимого количества воды или специального пенного состава к месту возникновения пожара, поддержание заданного давления. Осуществить классификацию такого рода агрегатов достаточно сложно, однако, несмотря на это конструктивное решение у них практически одинаковое. Она состоит из:

1. Двух нагнетательных насосов (основного и резервного).
2. Системы запорной арматуры для осуществления управления направлением давления.
3. Пультом управления (электрическим или механическим).
4. Комплекта контрольно-измерительной техники.

Принцип работы различных конструкций такого назначения достаточно похож между собой. В случае ручного или автоматического запуска насосной системы, осуществляется работа главного нагнетающего центробежного пожарного насоса. На вход этого насоса при помощи запорной арматуры осуществляется подача воды.

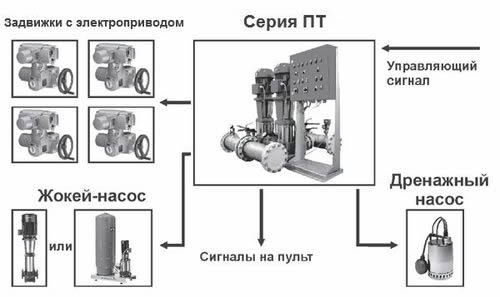

Принцип действия системы пожаротушения

Если во время запуска или в процессе самой работы с главным нагнетающим насосом обнаружатся неполадки, невозможность обеспечения требуемого давления, производиться переключение выходной магистрали на резервный нагнетающий насос.

Конструктивные особенности большинства таких установок предусматривает, при возникновении экстренных ситуаций, одновременную работу двух нагнетательных насосов. В конце работы отключение системы пожаротушения осуществляется одним из 2 способов: автоматически (при достижении давления верхнего предела), вручную (при любых обстоятельствах).

Классификация

Среди множества разнообразия пожарных систем наибольшего и кардинального различия имеют стационарные и передвижные аппараты.

Стационарные установки для снабжения аппаратуры водой могут использовать:

1. Открытые водоемы.
2. Подземные резервуары или скважины.
3. Специализированные водопроводы или городские сети.

В двух первых вариантах насосные станции для пожаротушения комплектуются дополнительными системами забора воды, запуск которых осуществляется одновременно с нагнетающими насосными агрегатами. Зачастую в комплекте такого рода станций подачи воды состоят погруженные насосы для пожаротушения. Однако в результате низкой эффективности и сложности осуществления монтажных работ по схеме и малого срока возможной эксплуатации сегодня все чаще нашли использование самовсасывающие центробежные насосы для осуществления пожаротушения.

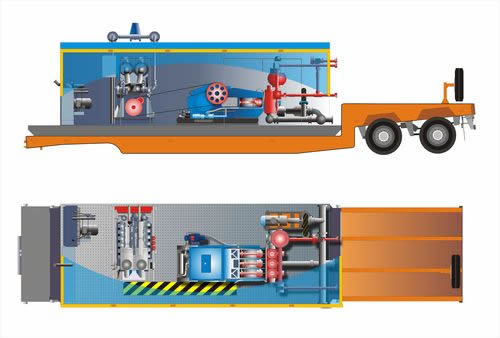

Насоссоная станция установленная на передвижной платформе

Стационарные насосные агрегаты, зачастую обслуживаются при помощи дренчерных или спринклерных систем тушения различного рода пожаров. Принцип работы дренчерной системы основан на создании «водной стены», делящие большие помещения на сектора меньших объемов. Работа же спринклерной системы представлена в виде оросителя, тем самым заливая все помещение водой сверху. В обеих системах установлены системы для автоматического запуска пожарных насосов высокого давления.

Если здание, подвергшееся пожару достаточно высокое, и установка самых мощных насосов не дает гарантии подачи воды на самые верхние этажи или отдаленные помещения, в таком случае осуществляется дополнительный монтаж повысительных сборок. В составе таких комплектаций предусмотрено наличие пожарных насосов Грундфос, обеспечивающих увеличение давления на определенном участке сети.

Передвижные насосные станции (ПНС 110) зачастую устанавливаются на базы пожарного автомобильного транспорта, модельный ряд которых состоит из ЗИЛов, Уралов, КамАзов. Такого рода насосы приводятся в действие при помощи двигателя самого автомобиля. Следует отметить, что дублирующий пульт управления устанавливается недалеко от самих насосов.

В ПНС 110 предусмотрен резервный вариант забора воды из специализированных противопожарных резервуаров или близких открытых водоемов.

Относительно способа привода насосов насосные сборки разделяются на:

• электрические;
• механические;
• комбинированные.

Еще одним делением агрегатов пожаротушения является уровень надежности.

• 1-я категория надежности оборудования подразумевает отсутствие перерыва во время подачи воды или специального пенного раствора.
• 2-я категория надежности оборудования подразумевает возможность кратковременного перерыва давления для возможности запуска и экстренного перехода на резервное оборудование.
• 3-я категория надежности оборудования предполагает возможность длительного, в пределах суток, перерыва работы оборудования.

Требования к насосным станциям

1. Редкое использование моноблочных насосных станций для осуществления пожаротушения должны оборудоваться самой надежной системой запуска, невзирая на длительный простой. Для осуществления периодической проверки на работоспособность системы необходимо осуществить имитацию пожара.
2. Помещение, в котором оборудуется насосная станция для пожаротушения, необходимо отделить от основного здания перегородками, способными противостоять огню, иметь индивидуальный вход.
3. В случае если подача воды на станцию осуществляется из резервуаров, то предпочтительно располагать насосы ниже уровня резервуаров. В таком исполнении отпадает надобность монтажа систем забора жидкости. Если таковая реализация установки невозможна, то следует осуществить монтаж нескольких систем полностью автономных друг от друга.
4. Системы пожаротушения 1-й и 2-й категорий должны быть всегда запитаны достаточным количеством электроэнергии от двух независимых автоматических фидеров. Если установка 2 фидеров невозможна, то вместо второго фидера устанавливается независимая электростанция или генератор.
5. Для исключения проведения регулярных профилактических работ необходимо, чтоб детали и узлы были выполнены из нержавеющих сплавов.
6. Каждая установленная пожарная станция автоматизированного тушения пожара должна быть сертифицирована соответствующими документами безопасности.

Преимущества

Современные автоматизированные системы тушения пожара относятся к наиболее действенному и эффективному способу ликвидации бедствия. Использование таких установок во время чрезвычайной ситуации является единственным гарантом скорой и результативной локализации очага возгорания, сводя риски потери человеческих жизней к минимальным показателям.

К главным достоинствам современных насосных станций следует отнести:

1. Высокая надежность работы и результативность пожаротушения.
2. Низкие расходы технического обслуживания.
3. Простота установки и отладки работы системы.
4. Небольшие размеры агрегата, возможность осуществления монтажа на ограниченных территориях.
5. Безотказная работа.

Современные насосные станции для осуществления тушения пожара – это уникальные автоматические устройства, способные затушить, предотвратить распространение и предупредить пожарное бедствие.
