Особенности самостоятельного монтажа парового отопления

Источником тепла в данном типе отопления служит паровой котёл

Наиболее распространенной системой отопления частного дома является система парового отопления, отличающаяся своей доступностью и эффективностью.

Главным отличием подобной системы от водяной либо электрической является тот факт, что в качестве теплоносителя используется, как это вытекает из названия, водяной пар. Источником тепла, как правило, служит паровой котел.

Как качественно и надежно провести своими руками паровое отопление?

В данной статье мы попытаемся развернуто ответить на поставленный вопрос, остановившись на вопросах выбора основного и вспомогательного оборудования (котел, трубопроводы и т.д.).

Для того, чтобы самостоятельно осуществить монтаж парового отопления, не требуются фундаментальные познания, а вот некоторые специфические нюансы знать необходимо.

Состав и варианты устройства парового отопления

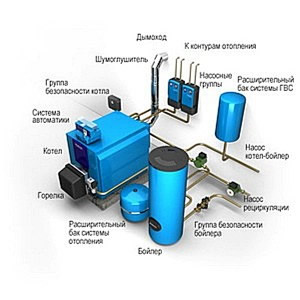

Состав системы парового отопления

Типовая система парового отопления состоит из следующих элементов:

1. Паровой котел.
2. Магистральные трубопроводы.
3. Ответвления с отопительными приборами.
4. Стояки.

Приведенные выше элементы характерны для автономной (независимой) системы отопления. Используемый в такой системе в качестве генератора тепла котел может работать на газообразном, жидком, твердом либо комбинированном виде топлива.

При устройстве централизованной системы в качестве генератора тепла выступает индивидуальный тепловой пункт.

В частном доме паровое отопление может быть одноконтурным либо двухконтурным. В первом случае осуществляется только обогрев здания, во втором — функцию отопления дополняет горячее водоснабжение.

Трубопроводная система, включающая в себя вертикальные и горизонтальные трубы, может иметь верхнюю либо нижнюю разводку. Монтаж того или иного вида разводки трубопроводов осуществляется в зависимости от индивидуальных особенностей помещения.

Преимущества и недостатки системы парового отопления

Перед тем, как провести паровое отопление у себя дома, необходимо тщательно взвесить все преимущества и недостатки данной системы.

Основные преимущества:

1. Компактные размеры и относительно недорогой монтаж.
2. Высокая скорость прогрева, а также возможность обогрева помещений большого объема и площади.
3. Высокая теплоотдача и общая экономичность
4. Отсутствие потерь тепла в теплообменниках.
5. Меньшая опасность размерзания системы (замерзания воды в трубопроводах).

Некоторые недостатки:

1. Более сильный прогрев поверхности отопительных приборов, решаемый за счет установки декоративного экрана.
2. Отсутствие возможности осуществления плавной регулировки температуры внутри помещений.
3. Коррозийное воздействие пара на трубопроводы.

Таким образом, у парового отопления гораздо больше преимуществ, чем недостатков. Самостоятельная установка системы парового отопления дополняет перечень многочисленных конкурентных преимуществ.

Выбор парового котла

Паровой котел является ключевым элементом всей системы. Для того, чтобы котел функционировал с максимальной эффективностью, необходимо правильно произвести подбор его мощности с учетом обогреваемой площади помещения.

От выбора котла отопления зависит в дальнейшем расход энергии на обогрев дома

При выборе котла можно придерживаться следующей зависимости: мощность 25 кВт соответствует площади от 60 до 200 квадратных метров, мощность 25-30 кВт соответствует площади от 200 до 300 квадратных метров, мощность 35-60 кВт соответствует площади от 300 до 600 квадратных метров, мощность 60-100 кВт соответствует площади от 600 до 1200 квадратных метров.

Схема парового отопления может включать в себя паровой котел, работающий на природном газе, твердом, жидком либо комбинированном виде топлива.

Максимальное давление в котле, как правило, не превышает значения в 6 атмосфер.

В состав парового котла входит горелка, топка, зольник и барабан. Основным конструкционным элементом является барабан.

Именно к нему присоединяются контрольно-измерительные приборы, предохранительные устройства от повышения давления выше допустимого и трубопроводная система с запорной и регулирующей арматурой.

Особенности выбора трубопроводов

При выборе трубопроводов очень многое может зависеть от индивидуальных пожеланий владельца дома.

Монтаж системы парового отопления можно производить из трубопроводов, изготовленных из меди, обыкновенной углеродистой, оцинкованной либо нержавеющей стали.

Стальные трубопроводы

Монтаж стальных трубопроводов подразумевает обязательное применение сварки.

Стальные трубопроводы отличаются высокой прочностью и надежностью.

Единственный недостаток — невысокая коррозийная стойкость.

Оцинкованные и нержавеющие трубопроводы

Монтаж данных трубопроводов производится при помощи резьбовых соединений.

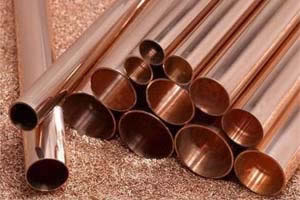

На сегодняшний день на рынке представлен широкий выбор труб для отопления

Они отличаются высокой устойчивостью к коррозийному воздействию, но являются довольно дорогим «удовольствием».

Медные трубопроводы

Выполненные из меди трубопроводы отличаются высокой надежностью, превосходно себя зарекомендовали при повышенных температурах и высоком давлении.

Монтаж производится методом высокотемпературной пайки.

Медные трубопроводы можно без лишних опасений заделывать в стены.

Недостатком данных трубопроводов является их высокая стоимость.

Их довольно часто можно встретить в дорогостоящих особняках, построенных по эксклюзивному проекту.

Разработка проектного решения

Перед тем, как установить котел и провести трубопроводы, необходимо разработать проект либо схему устройства будущей системы парового отопления.

При разработке проекта необходимо учитывать не только трассу трубопроводов со всеми возможными ответвлениями, поворотами и прочими мелочами, но и материал трубопроводов, расстановку контрольно-измерительных приборов, предохранительной и запорной арматуры.

Подбор схемы парового отопления

В обязательном порядке нужно определиться и с общей длиной трубопроводов, количеством тройников и переходников. В целях обеспечения надежности и безопасности следует использовать только прошедшее обязательную сертификацию оборудование.

В идеальном варианте (при наличии соответствующей квалификации) проект может содержать расчетный температурный график паровой тепловой сети и расчет тепловых потерь.

Требования к помещению при устройстве паровой системы отопления

К помещению, в котором будет располагаться котел, предъявляются некоторые требования:

1. Высота потолков не менее 2,2 метра.
2. Расстояние от котла до стены не менее 1 метра.
3. Огнестойкость стен должна составлять не менее 75 минут, а огнестойкость двери — не менее 30 минут.
4. Материал изготовления стен — кирпич, материал облицовки — керамика либо минеральная штукатурка.
5. Исправная система вентиляции, и наличие оконных проемов и ведущего на улицу выхода.

Данные требования соответствуют стандартному паровому котлу с давлением пара не более 0,07 МПа и температурой пара от 120°C до 130°C.

Последовательность действий при самостоятельном монтаже

Паровое отопление своими руками предполагает последовательное выполнение следующих основных этапов и операций:

1. Разработка проекта либо схематичного плана.
2. Выполнение подготовительных строительных работ в котельной.
3. Монтаж котла (ниже уровня радиаторов и трубопровода) и радиаторов отопления и трубопроводов.
4. Монтаж контрольно-измерительных приборов, предохранительных и обратных клапанов, дренажной арматуры и прочего оборудования.
5. Тестирование работоспособности системы и проверка исправности автоматических защит.

Прокладка трубопроводов обязательно должна предшествовать их соединению с радиаторами системы отопления. После этого производится присоединение к трубопроводам циркуляционного насоса, перед которым обязательно должен быть установлен фильтр прямой очистки.

Монтаж парового отопления

Монтаж расширительного бачка и подсоединение котла завершают процесс монтажа.

При монтаже отдельных элементов системы парового отопления следует учитывать не только общие требование и стандарты безопасности, но и рекомендации заводов-изготовителей, содержащиеся в паспортах и инструкциях по эксплуатации.

Некоторые правила самостоятельного монтажа

Как сделать паровое отопление своими руками надежным и долговечным? Для этого необходимо соблюдать некоторые основные правила монтажа: используйте трубопроводы заводского изготовления.

При монтаже фланцевых соединений используйте предварительно смоченные в горячей воде паронитовые прокладки (толщиной 3-5 мм).

Используйте качественные конденсатные сифоны. Обязательно оснащайте каждый котел предохранительными клапанами. В обязательном порядке произведите пробный пуск после завершения монтажных работ.

Заключение

Паровое отопление представляет собой универсальный и доступный вариант снабжения дома тепловой энергией для нужд отопления и горячего водоснабжения.

Производительность и простота системы делают возможным ее самостоятельный монтаж и применение практически в любом доме.
