Расчет нужного диаметра труб для отопления

Если вы начинаете монтировать систему отопления, то должны произвести все необходимые вычисления перед началом работ. Особое внимание стоит уделить расчету диаметра отопительного трубопровода. Если он произведен неправильно, то в первую очередь пострадает гидродинамика отопительной системы. А также мы получим низкую производительность системы при больших энергетических затратах. В том числе неправильный выбор диаметра трубы может повлечь за собой более существенные проблемы, такие как сбои системы, прорывы или течь. Для того, чтобы этого не произошло нужно грамотно подойти к вопросу монтажа отопительного трубопровода.

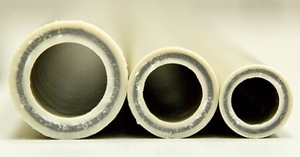

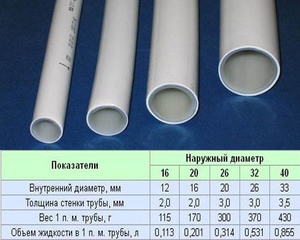

Как правило, основные характеристики труб для отопления включают в себя внутренний и наружный диаметры, а также условный диаметр— округленное общее значение диаметра, которое определяется в дюймах или в долях дюйма.

Разница между внешним и внутренним диаметром трубы отличается на величину толщины трубы. В зависимости от материала, из которого изготовлена труба, эта величина разнится.

Внешний диаметр трубы обязательно учитывается при монтаже, поскольку требует присоединения всевозможных крепежей. Внутренний диаметр это основной критерий выбора трубы для отопительной системы. Благодаря ему определяется пропускная способность системы. А это, в свою очередь, существенно влияет на возможность протяженности трубопровода и на то, какое количество радиаторов будет возможно подключить к отопительной системе.

Дополнительно, принимая во внимание диаметр трубы, можно будет прогнозировать теплопотери системы обогрева.

Параметры подбора диаметра трубы

В первую очередь нужно учитывать, что правила выбора труб для различных отопительных схем существенно отличаются.

Если подключение системы обогрева будет проводиться к центральной отопительной магистрали, то диаметр трубы рассчитывается аналогично квартирным отопительным системам.

Если же планируется автономное отопление, то диаметр здесь может быть отличен в зависимости от того будет ли система работать с помощью циркуляционного насоса, либо же путем естественной циркуляции.

В том числе на выбор влияют:

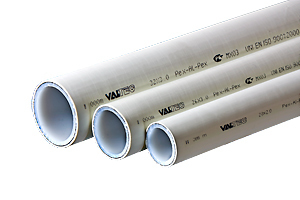

• Материал изготовления трубы
• Тип теплоносителя
• Специфика разводки отопительной системы
• Предполагаемое давление воды
• Скорость течения воды в системе

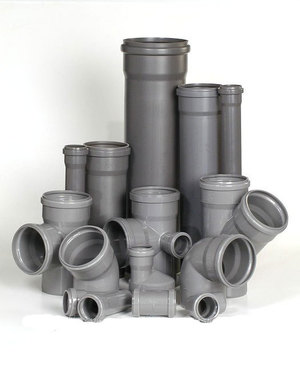

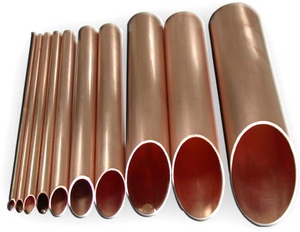

Проводя расчеты диаметра трубопровода, следует изначально учесть из какого типа труб будет проводиться монтаж. Это необходимо, поскольку система измерения и маркировки труб различается исходя из материала, из которого она изготовлена. Как правило, трубы из стали и чугуна маркируются из расчета внутреннего диаметра, а пластиковые и медные трубы по наружному сечению. Это является особо важным фактором, если планируется монтаж трубопровода в комбинации нескольких материалов.

В идеале стоит доверить процедуру расчета специалисту, однако, если у вас нет такой возможности или просто есть желание, то можно вполне справиться самостоятельно.

Расчет диаметра труб системы отопления

Данный расчет производится на основании ряда параметров. Сначала необходимо определить тепловую мощность системы обогрева, потом рассчитать с какой скоростью теплоноситель — горячая вода или другой вид теплоносителя — будет двигаться по трубам. Это поможет максимально точно произвести расчеты и избежать неточностей.

Расчет мощности отопительной системы

Вычисление производятся по формуле. Чтобы высчитать мощность системы обогрева нужно объем обогреваемого помещения умножить на коэффициент теплопотери и на разницу между зимней температурой внутри помещения и за его пределами и затем разделить полученное значение на 860.

Определить коэффициент теплопотери можно исходя из материала постройки, а также наличия способов утепления и его видов.

Если постройка имеет стандартные параметры, то производить расчет можно в усредненном порядке.

• Постройка без теплоизоляции — коэффициент 4
• Низкая степень изоляции постройки (кирпичное строение с кладкой «в один кирпич» и большим количеством окон) — коэффициент 2,5
• Средняя теплоизоляция постройки (стандартная кирпичная постройка без какого-либо утепления) — коэффициент 1,5
• Высокая степень теплоизоляции постройки (кирпичное строение, двустороннее утепление и наличие энергосберегающих стеклопакетов) — коэффициент 1

Для определения результирующей температуры необходимо среднюю внешнюю температуру в зимнее время года и внутреннюю не меньше чем это регламентировано санитарными требованиями.

Скорость теплоносителя в системе

По нормативам скорость движения теплоносителя по трубам отопления должна превышать показатель 0,2 метра в секунду. Это требование обусловлено тем, что при более низкой скорости движения из жидкости выделяется воздух, что приводит к воздушным пробкам, которые могут нарушить работу всей системы обогрева.

Верхний уровень скорости не должен превышать 1,5 метра в секунду, поскольку это может привести к шуму в системе.

В целом желательно соблюдать средний барьер скорости, чтобы увеличить циркуляцию и тем самым повысить продуктивность системы. Чаще всего, чтобы добиться этого применяются специальные насосы.

Расчет диаметра трубы системы обогрева

Правильное определение диаметра трубы очень важный момент, поскольку он отвечает за качественную работу всей системы и если произвести неправильный расчет и смонтировать по нему систему, то потом будет невозможно исправить что-то частично. Необходима будет замена всей системы трубопровода. А это существенные расходы. Для того, чтобы не допустить этого нужно подойти к расчету со всей ответственностью.

Расчет диаметра трубы производится с помощью специальной формулы.Она включает в себя:

• искомый диаметр
• тепловую мощность системы
• скорость движения теплоносителя
• разницу между температурой в подаче и обратке отопительной системы.

Эту разницу температур необходимо выбрать исходя из нормативов на вход (не меньше чем 95 градусов) и на обратку (как правило, это 65−70 градусов). Исходя из этого, разница температур обычно принимается как 20 градусов.

Гидравлический расчёт труб

Сложность работы зависит от расчета диаметра труб, толщины их стенок и других параметров.

От протяжённости и типа отопительной сети зависит диаметр труб. Теплоноситель во время прохождения по различным участкам трубопровода, теряет часть энергии. Уменьшение диаметра трубы способствует увеличению скорости прохождения теплоносителя и тем самым повышению теплоотдачи.

Помимо этого коэффициент сопротивления потоку теплоносителя определяется шероховатостью внутренней поверхности трубопровода. В связи с этим может существенно различаться давление на разных участках системы отопления.

Применение гидравлических расчетов необходимо, чтобы точно определить параметры давления. В противном случае это может привести к снижению эффективности отопительной системы в связи с тем, что давление, приводящее в движение теплоноситель, не превышало суммарных потерь.

Также необходимо учесть тот факт, что толщина трубы имеет значение не менее чем ее диаметр.

Если диаметр трубы выбран неверно, это грозит серьезными осложнениями в период эксплуатации системы отопления или даже преждевременным выходом ее из строя:

1. Слишком большой диметр трубы системы обогрева. Это приведет к недостаточному давлению в отопительной системе и тем самым нарушению циркуляции. Из-за этого нарушится температурный режим в помещении, проще говоря, оно будет недостаточно обогрето.
2. Слишком маленький диаметр трубы системы обогрева. Из-за увеличения давления внутри трубы маленького диаметра система отопления будет слишком шумно работать.

Во время проектирования и монтажа системы отопления необходимо тщательное соблюдение всех параметров и правил. Ошибки, допущенные на стадии проектирования системы чаще всего просто невозможно исправить выборочно, и необходим полный демонтаж трубопровода системы обогрева и новая его закладка. Это приводит к ощутимым финансовым затратам и как следствие недовольством работой системы. Чтобы этого не произошло достаточно внимательно отнестись ко всем этапам процесса, в том числе к расчетам диаметра трубы отопительной системы.
